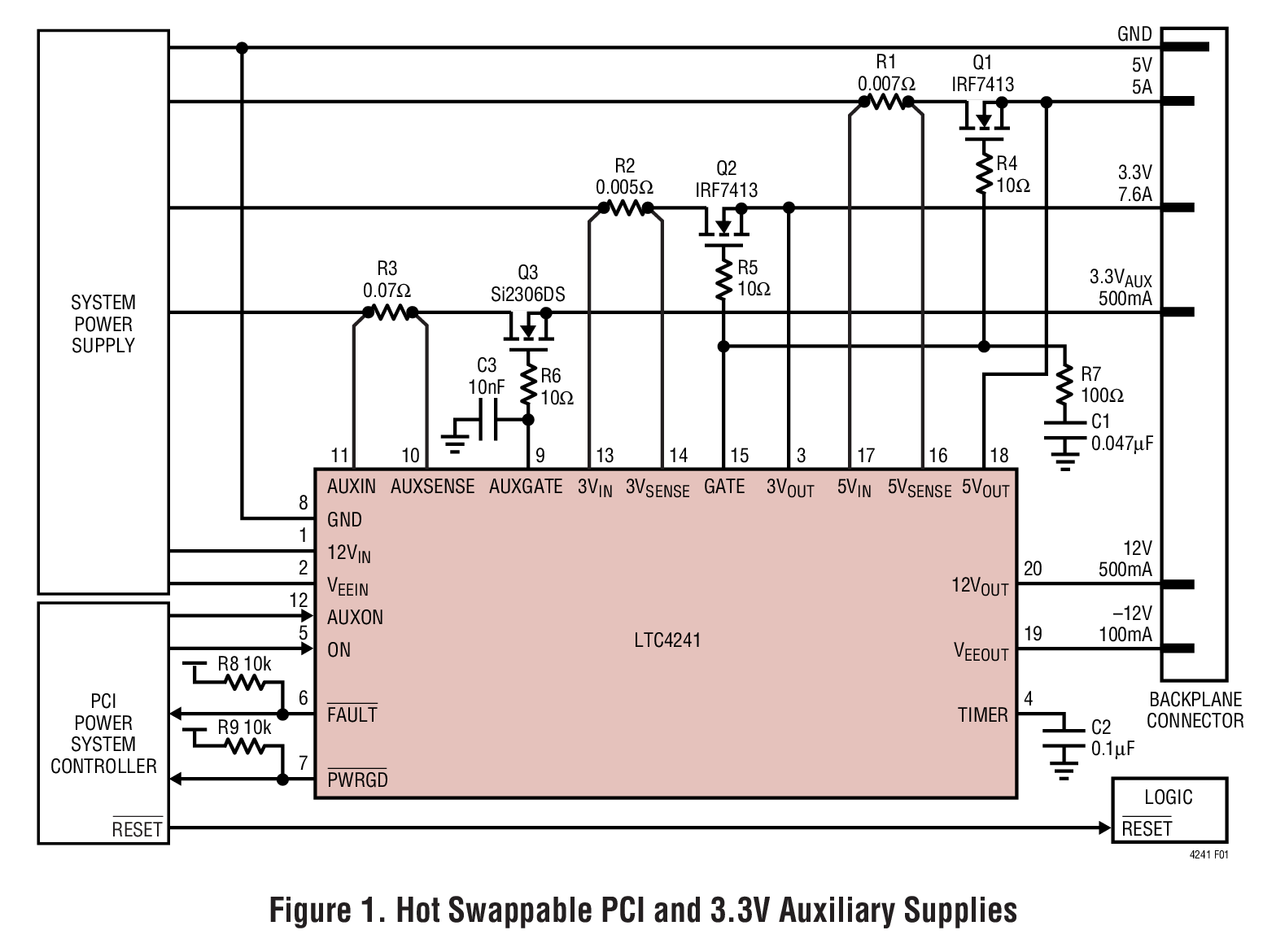

LTC4241: PCI-Bus with 3.3V Auxiliary Hot Swap Controller Data Sheet8/24/2007PDF279K
概览
优势和特点
- 允许从带电 PCI 插槽安全地进行电路板的插拔操作
- 可控制 3.3V、5V、–12V、12V 和 3.3V 辅助电源
- 独立的 3.3V 辅助电源热插拔控制器
- 具电路断路器的折返电流限制功能电路
- 可调的电源电压上电速率
- 用于外部 N沟道 FET 的高压侧驱动
- –12V 和 12V 片内开关
- 故障和电源良好输出
产品详情
LTC®4241 是一款热插拔控制器，其允许从一个带电 PCI 总线插槽安全地进行电路板的插拔操作。LTC4241 具有一个负责控制 4 个 PCI 电源的主控制器，和一个用于控制 3.3V 辅助电源的独立辅助控制器。外部 N 沟道晶体管用于控制 3.3V、5V 和 3.3V 辅助电源，而片内开关则控制 –12V 和 12V 电源。能够以一种可调速率使 3.3V、5V 和 3.3V 辅助电源斜坡上升。电子电路断路器可保护所有 5 个电源免遭过流故障的损坏。折返电流限制功能可抑制出现短路时的电流尖峰和功耗。当所有 4 个 PCI 电源电压均处在容限范围之内时，主控制器的 PWRGD 输出将发出指示信号。FAULT 输出可指示 5 个电源中的任何一个所发生的过流情况。

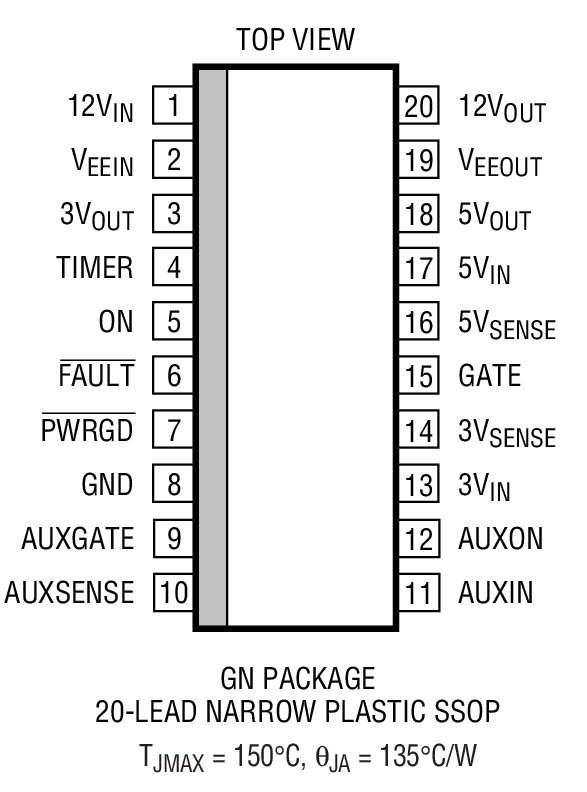

LTC4241 采用 20 引脚窄体 SSOP 封装。
- 基于 PCI 的服务器
- 计算机系统
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
参考资料
-
R427 Reliability Data3/22/2018PDF16 K
-
Hot Swap Controllers7/13/2017PDF778 K
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC4241CGN#PBF | 材料声明 | 质量和可靠性 | 20-Lead SSOP (Narrow 0.15 Inch) | |
| LTC4241CGN#TRPBF | 材料声明 | 质量和可靠性 | 20-Lead SSOP (Narrow 0.15 Inch) | |
| LTC4241IGN#PBF | 材料声明 | 质量和可靠性 | 20-Lead SSOP (Narrow 0.15 Inch) | |
| LTC4241IGN#TRPBF | 材料声明 | 质量和可靠性 | 20-Lead SSOP (Narrow 0.15 Inch) | |
