LTC4155

推荐用于新设计

具 I2C 控制和 USB OTG 功能的双通道输入电源管理器 / 3.5A 锂离子电池充电器

数据手册 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 高效率充电器能提供 3.5A 的充电电流
  • 单片式开关稳压器较佳地利用了有限的功率与热预算
  • 双通道输入过压保护控制器
  • 针对多个输入的优先级多路复用
  • I2C / SMBus 控制及状态反馈
  • NTC 热敏电阻 ADC 用于温度相关型充电算法 (JEITA)
  • 利用低电量电池可实现“即时接通”操作
  • 电池理想二极管控制器用于电源管理
  • 至 USB 端口的 USB On-The-Go 功率输送
  • 具有 4 种浮动电压设定值的全功能锂离子 / 锂聚合物电池充电器
  • 28 引脚 4mm x 5mm QFN 封装

LTC®4155 是一款 15W I2C 控制型电源管理器，具有 PowerPath™ 即时接通操作、高效率开关电池充电和 USB 兼容性。LTC4155  可无缝地管理从两个 5V 电源 (例如：一个 USB 端口和一个墙上适配器) 至单节可再充电锂离子 / 锂聚合物电池及一个系统负载的功率输送。

LTC4155 的开关电池充电器可自动限制其输入电流以保持 USB 兼容性，也可以从一个高功率墙上适配器吸收高达 3A 的电流。高效率降压型开关充电器设计用于向应用电路提供最大的功率，并减少高功率密度应用中的热量。

由于可通过 I2C 来调节输入电流、充电电流、电池浮动电压、充电终止及许多其他参数，因而实现了更大的灵活性。主要的系统及充电参数的 I2C 状态报告有利于做出智能化的控制决策。USB On-The-Go 支持能力可在无需使用任何附加组件的情况下向 USB 端口回送 5V 电源。一个双通道输入、优先级多路复用、过压保护电路用于保护 LTC4155 的 VBUS 引脚免遭高电压的损坏。

LTC4155 采用扁平 (0.75mm) 28 引脚 4mm x 5mm QFN 表面贴装型封装。


应用

  • 平板个人电脑
  • 超级移动个人电脑
  • 视频媒体播放器
  • 数码相机、GPS、PDA
  • 智能手机
  • 便携式医疗设备
LTC4155
具 I2C 控制和 USB OTG 功能的双通道输入电源管理器 / 3.5A 锂离子电池充电器
I2C Controlled High Power Battery Charger/USB Power Manager Switching Regulator Efficiency Product Package 1
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

用户手册 1

应用笔记 1

设计笔记 1

技术文章 2

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

Evaluation Software 1

LTC4155 Software



硬件生态系统

部分模型 产品周期 描述
保护开关和控制器 3
LTC4362
推荐用于新设计 1.2A 过压/过流保护器
LTC2955
推荐用于新设计 具自动接通功能的按钮接通 / 关断控制器
LTC4417
推荐用于新设计 确定了优先级的 PowerPath™ 控制器
电池充电器IC 1
LTC4099
量产 具过压保护功能的 I2C 控制型 USB 电源管理器/充电器
电池监控器和电量计 1
LTC2942-1
过期 具内部检测电阻器和温度/电压测量功能的 1A 电池电量测量芯片
接口收发器和隔离器 1
LTM2884
量产 具隔离式电源的隔离型 USB 收发器
模数转换器(ADC) 1
LTC2991
推荐用于新设计 8 通道 I2C 电压、电流和温度监视器
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

Linduino 3

评估套件

eval board
schematic 1
DC1674A-A

LTC4155EUFD Demo Board I VIN = 4.35V to 5.5V, Dual Input Li-Ion Charger with USB OTG, VOUT = 4.5V, VBATT = 4.05V to 4.2V @ 3.5A; DC590B Demo Board required

立即购买 更多内容

产品详情

Demonstration Circuit 1674A-A is dual input power manager/3.5A Li-Ion battery charger with I2C control and USB On-The-Go (OTG). The dual input multiplexer, overvoltage protection (OVP) and reverse voltage protection (RVP) is implemented with external N-channel MOSFETs. An onboard buck regulator generates the VOUT voltage from the active input voltage. This voltage is regulated to minimize the dissipation in the battery charger. The minimum voltage of the VOUT regulator is 3.5V to provide an instant-on function when the battery is fully discharged. Most functions on the LTC4155EUFD are controlled via the I2C serial interface. The LTC4155EUFD also provides extensive status information via the I2C serial interface.
DC1674A-A
LTC4155EUFD Demo Board I VIN = 4.35V to 5.5V, Dual Input Li-Ion Charger with USB OTG, VOUT = 4.5V, VBATT = 4.05V to 4.2V @ 3.5A; DC590B Demo Board required

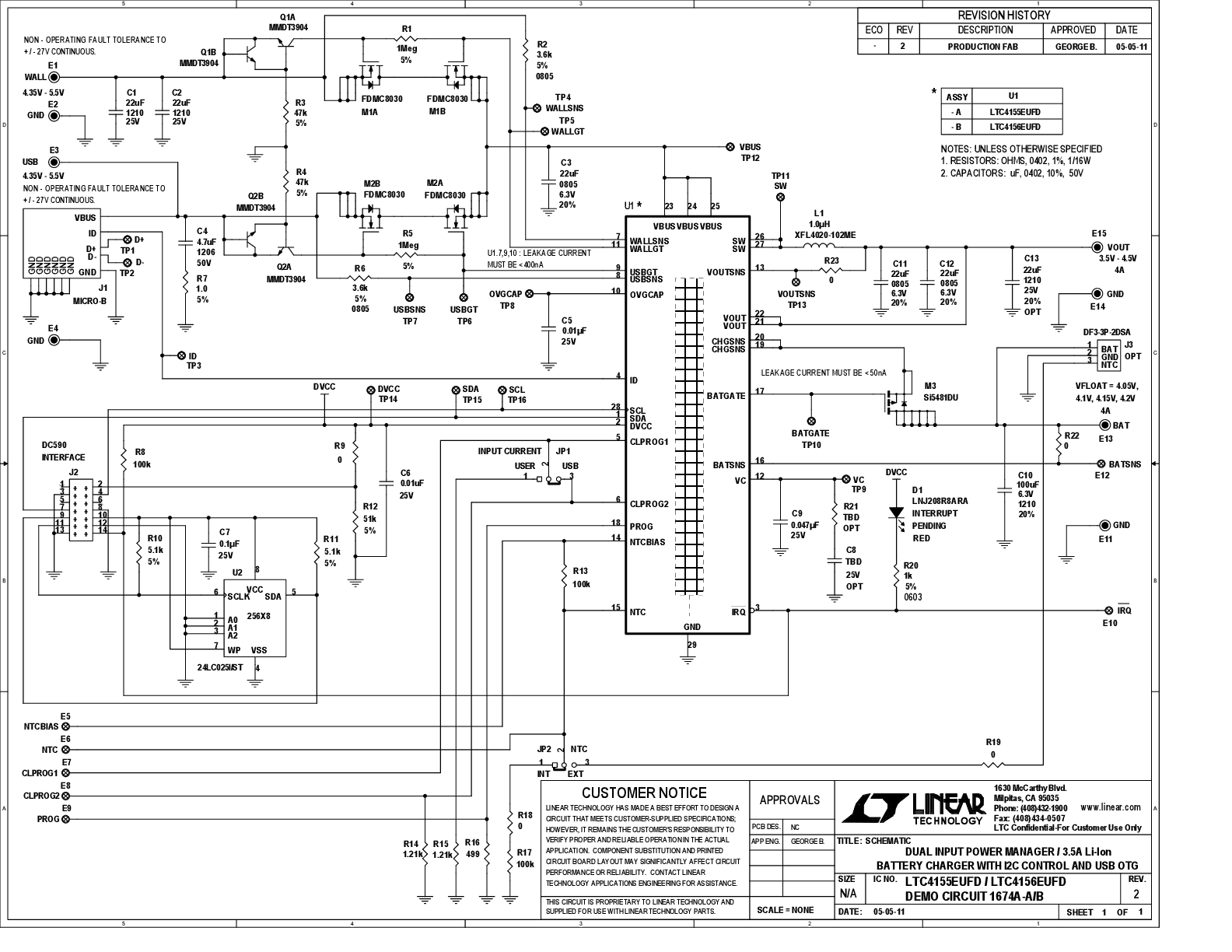

DC1674A-A - Schematic
