LTC4099

具过压保护功能的 I2C 控制型 USB 电源管理器/充电器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 具 Bat-Track 自适应输出控制功能的开关稳压器实现了有限输入功率的较佳使用
  • 用于提供较佳系统性能和状态信息的 I2C 端口
  • 输入过压保护
  • 外部降压型开关稳压器的 Bat-Track 控制较大限度地提高了采用汽车和其他高电压电源时的效率
  • 可在采用低电量电池时实现即时接通操作
  • 可任选的过热电池查验器改善了高温电池安全裕度
  • 当输入功率有限或不可用时,理想二极管可无缝地连接电池
  • 全功能锂离子/锂聚合物电池充电器
  • 具热限制功能的 1.5A 最大充电电流
  • 转换速率控制降低了开关 EMI
  • 20 引脚 3mm x 4mm x 0.75mm QFN 封装



更多细节
show more Icon

LTC®4099 是一款 I2C 控制型高效率 USB PowerPath 控制器和全功能锂离子/锂聚合物电池充电器。该器件能够对来自多种电源 (包括 USB、墙上适配器和锂离子/锂聚合物电池) 的功率分配进行无缝管理。

LTC4099 可自动地限制其输入电流,以保持与 USB 标准的兼容性。对于汽车和其他高电压应用,LTC4099 将与一个外部开关稳压器相连。USB 输入和辅助输入控制器均具有 Bat-Track 优化充电功能,旨在为应用提供较大的功率,并缓解高功率密度应用中的散热问题。

I2C 端口实现了重要应用参数 (包括输入电流限值、充电电流和浮动电压) 的数字控制。而且,还能够通过 I2C 端口读回一些状态位。

一个过压保护电路可保护 LTC4099 的低电压  VBUS 引脚免遭高电压的损坏。LTC4099 采用 20 引脚 3mm x 4mm x 0.75mm QFN 封装。




应用

  • 媒体播放器
  • 便携式导航装置
  • 智能手机
  • 工业手持式设备
  • 便携式医疗仪器



产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC4099EUDC#PBF
  • HTML
  • HTML
LTC4099EUDC#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC1396A

LTC4099EPDC Demo Board | I2C-Controlled USB Power Manager/Charger with Overvoltage Protection (requires DC590)

zoom

DC1396A

LTC4099EPDC Demo Board | I2C-Controlled USB Power Manager/Charger with Overvoltage Protection (requires DC590)

LTC4099EPDC Demo Board | I2C-Controlled USB Power Manager/Charger with Overvoltage Protection (requires DC590)

产品详情

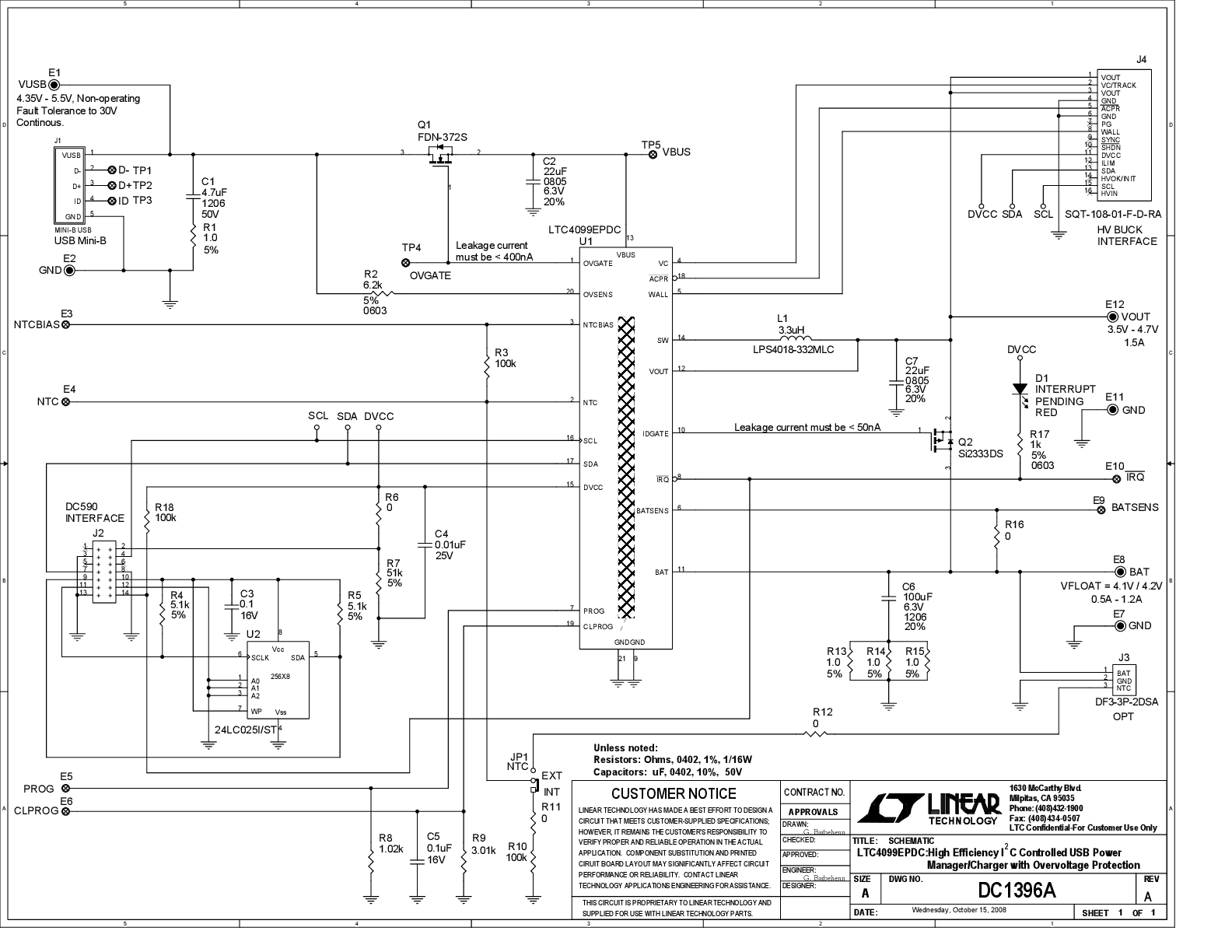

Demonstration Circuit 1396A is an I2C-controlled, high-efficiency USB/5V Powered 1A Li-Ion battery charger/manager with the control hooks for an external HV battery-tracking step-down controller (LT3480 is recommended). The Input current is automatically limited for USB compatibility.  The DC1396's input voltage ranges from 4.35V to 5.5V, and the device provides overvoltage protection from up to 30V. The device features a CC/CV linear charger with a 4.2V charge voltage, C/x detection and timer termination.
