LTC4041

2.5A 超级电容器备份电源管理器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.0)
Documentation 查看所有文档
设计工具 LTC4041 - Backup Time Calculator Download 131.27 KB LTspice LTC4041 - Power Management Download 4.55 KB
产品模型 4
特性
  • 2.5A 降压超级电容器充电器和 2.5A 升压备份电源
  • 适用于使用一个超级电容器或两个串联超级电容器的 2.5A 备份电源的 6.5A 开关
  • 输入电流限制将负载优先于充电电流进行处理
  • 输入断开开关可在备份期间隔离输入
  • 自动无缝切换到备份模式
  • 内部超级电容器平衡器（无外部电阻器）
  • 可编程充电电流和充电电压
  • 输入电源故障指示器
  • 系统电源正常指示器
  • 可选 OVP 电路可保护器件不受 >60V 电压影响
  • 恒频运行
  • 热增强 24 引脚 4mm × 5mm QFN 封装
更多细节
show more Icon

LTC4041 是适用于 2.9V 至 5.5V 电源轨的完整超级电容器备份系统。它包含高电流降压直流/直流转换器，用于为单个超级电容器或两个串联超级电容器充电。当输入电源不可用时，降压稳压器将作为升压稳压器反向运行，从超级电容器备份系统输出。

LTC4041 的可调输入电流限制功能可降低充电电流，从而保护输入电源免受过载影响，同时，外部断开开关会在备份期间隔离输入电源。当输入电源降至可调 PFI 阈值以下时，2.5A 升压稳压器会从超级电容器向系统输出供电。

可选的输入过压保护 (OVP) 电路可保护 LTC4041，避免在 VIN 引脚处发生高电压损坏。内部超级电容器平衡电路可在每个超级电容器之间保持相等的电压，并将每个超级电容器的最大电压限制为预先确定的值。LTC4041 采用纤薄 (0.75mm) 24 引脚 4mm × 5mm QFN 封装。

应用

  • 穿越“断电警告”电源
  • 高电流穿越 3V 至 5V UPS
  • 功率计/工业警报
  • 服务器/固态硬盘
Show More Arrow image
file 查看数据手册 (Rev.0)
Documentation 查看所有文档
设计工具 LTC4041 - Backup Time Calculator Download 131.27 KB LTspice LTC4041 - Power Management Download 4.55 KB
产品模型 4
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC4041

文档

9
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 可靠性数据
  • 技术文章
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 07/03/2018
英文

LTC4041: 2.5A Supercapacitor Backup Power Manager Data Sheet (Rev.0)

打开PDF文件

redirect
2.12 M
download

下载 PDF

PDF Vector

PDF

更新 07/03/2018
日文

LTC4041: 2.5Aスーパーキャパシタ・バックアップ・パワー・マネージャ データシート

打开PDF文件

redirect
2.12 M
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R457 Reliability Data redirect icon

65.93 K

download

下载 PDF

技术文章

6

PDF Vector

HTML

更新 09/01/2018
英文
Got Backup? Maintain Power Continuity redirect icon

PDF Vector

HTML

更新 09/01/2018
中文
需要备用电源？保持电源连续性 redirect icon

PDF Vector

HTML

更新 09/01/2018
日文
バックアップ電源により、給電の途絶を回避する redirect icon

PDF Vector

HTML

更新 04/01/2020
英文
What’s in Your Healthcare Monitor? redirect icon

PDF Vector

HTML

更新 04/01/2020
中文
您的健康状况监护仪中有些什么? redirect icon

PDF Vector

HTML

更新 04/01/2020
日文
ヘルスケア・モニタの中身は？ redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC4041EUFD#PBF 24-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4041EUFD#TRPBF 24-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4041IUFD#PBF 24-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4041IUFD#TRPBF 24-Lead QFN (4mm x 5mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

评估套件 1

reference details image

DC2642A

LTC4041 演示板 | 2.5A 超级电容器备份电源管理器

zoom

DC2642A

LTC4041 演示板 | 2.5A 超级电容器备份电源管理器

download icon

下载

 print icon

打印
DC2642A
LTC4041 演示板 | 2.5A 超级电容器备份电源管理器
立即购买 更多内容

产品详情

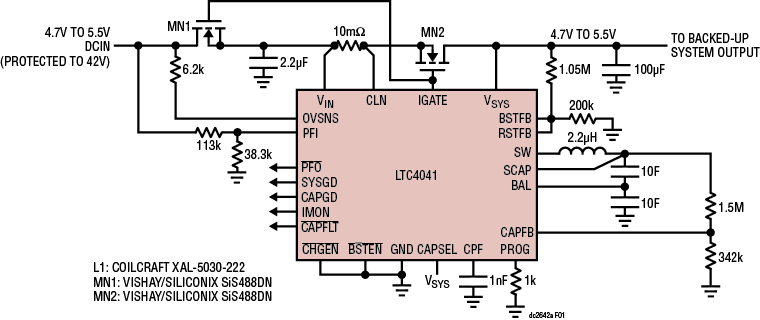

演示电路 2642A 显示了使用两个堆叠串联超级电容器 (DC2642A-A) 或单个超级电容器 (DC2642A-B) 工作的 LTC4041 超级电容器备份电源管理器。此板演示了使用 10F 超级电容器实现短期电源备份的 5V 电源轨设计。
