LTC4006

4A、高效率、独立型锂离子电池充电器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 用于 2 节、3 节或 4 节锂离子电池的完整充电器控制器
  • 高转换效率：达 96%
  • 输出电流超过 4A
  • 准确度达 ±0.8% 的预设电压：8.4V、12.6V、16.8V
  • 具自动重启功能的内置充电终止电路
  • AC 适配器电流限制功能最大限度地提高了充电速率
  • 深度放电电池的自动查验
  • 用于适宜温度充电的热敏电阻输入
  • 宽输入电压范围：6V 至 28V
  • 0.5V 压差电压；最大占空比：98%
  • 可编程充电电流：±4% 准确度
  • 用于充电、C/10 电流检测和 AC 适配器接入的指示器输出
  • 充电电流监视器输出
  • 16 引脚窄体 SSOP 封装

更多细节
show more Icon

LTC®4006 是一款用于 2 节、3 节或 4 节锂电池的完整恒定电流 / 恒定电压充电器控制器，其采用极少的外部组件并内置于一个小型封装之中。PWM 控制器采用一种同步、准恒定频率、恒定关断时间架构，即使在采用大容量陶瓷电容器时也不会产生可听噪声。

LTC4006 可提供 8.4V、12.6V 和 16.8V 版本，并具有 ±0.8% 的电压准确度。采用单个检测电阻器可将充电电流的准确度设置为 ±4% (典型值)。充电电流可以作为 IMON 引脚上的一个代表性电压来监视。一个由外部电阻器进行设置的定时器负责设定总充电时间，或在达到 C/10 充电电流之后复位至总充电时间的 25%。当电池电压降至每节 3.9V 以下时，充电操作将自动重新开始。

完全放电电池将以编程电流的 10% 自动进行涓流充电，直到电池电压超过每节 2.5V 为止。如果低电量电池状况的持续时间超过总充电时间的 25%，则充电操作终止。

LTC4006 包括一个热敏电阻传感器输入，倘若检测到不安全的温度状况，则其将中止充电操作，而当电池温度恢复到安全限值范围以内时，充电操作将自动重新开始。


Applications

  • 笔记本电脑
  • 便携式仪器
  • 电池后备系统
  • 独立型锂离子电池充电器

Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC4006

文档

8
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 技术文章
  • 应用笔记
  • 全部
    TickIcon
  • 英文
  • 日文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 08/24/2007
英文

LTC4006: 4A, High Efficiency, Standalone Li-Ion Battery Charger Data Sheet

打开PDF文件

redirect
266.00K
download

下载 PDF

PDF Vector

PDF

更新 09/03/2006
日文

LTC4006: 4A、高効率、スタンドアロン・リチウムイオン・バッテリ・チャージャ データシート

打开PDF文件

redirect
215.00K
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 06/06/2014
英文
DC495B - Demo Manual redirect icon

126.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/23/2018
英文
R480 Reliability Data redirect icon

83.48 K

download

下载 PDF

技术文章

2

PDF Vector

HTML

更新 03/01/2003
英文
Next Generation No Compromise Battery Chargers redirect icon

PDF Vector

HTML

更新 09/01/2008
英文
Feature-Packed Charger Handles All Battery Chemistries and Produces 3A/50W for Fast Charging from a 4mm × 4mm QFN redirect icon

应用笔记

2

PDF Vector

HTML

更新 06/01/2020
英文
Reverse Voltage Protection for Battery Chargers redirect icon

PDF Vector

HTML

更新 06/01/2020
中文
电池充电器的反向电压保护 redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 6
show more Icon

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC4006EGN-2#PBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4006EGN-2#TRPBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4006EGN-4#PBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4006EGN-4#TRPBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4006EGN-6#PBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4006EGN-6#TRPBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 3, 2024

- 24_0235

(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking

LTC4006EGN-2#PBF

量产

LTC4006EGN-2#TRPBF

量产

LTC4006EGN-4#PBF

量产

LTC4006EGN-4#TRPBF

量产

LTC4006EGN-6#PBF

量产

LTC4006EGN-6#TRPBF

量产

pdf

PCN24_0235_Form

external-icon

xls

Material_Report

Download

pdf

Other

external-icon

xlsm

Delta Qualification Matrix

Download

10月 11, 2022

- 22_0235

Epoxy Change from Henkel 8290 to 8290A for GN Package

LTC4006EGN-2#PBF

量产

LTC4006EGN-2#TRPBF

量产

LTC4006EGN-4#PBF

量产

LTC4006EGN-4#TRPBF

量产

LTC4006EGN-6#PBF

量产

LTC4006EGN-6#TRPBF

量产

pdf

PCN22_0235_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

4月 6, 2022

- 22_0066

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LTC4006EGN-2#PBF

量产

LTC4006EGN-2#TRPBF

量产

LTC4006EGN-4#PBF

量产

LTC4006EGN-4#TRPBF

量产

LTC4006EGN-6#PBF

量产

LTC4006EGN-6#TRPBF

量产

pdf

PCN22_0066_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 3, 2024

- 24_0235

arrow down

(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking

LTC4006EGN-2#PBF

量产

LTC4006EGN-2#TRPBF

量产

LTC4006EGN-4#PBF

量产

LTC4006EGN-4#TRPBF

量产

LTC4006EGN-6#PBF

量产

LTC4006EGN-6#TRPBF

量产

pdf

PCN24_0235_Form

external-icon

xls

Material_Report

Download

pdf

Other

external-icon

xlsm

Delta Qualification Matrix

Download
10月 11, 2022

- 22_0235

arrow down

Epoxy Change from Henkel 8290 to 8290A for GN Package

LTC4006EGN-2#PBF

量产

LTC4006EGN-2#TRPBF

量产

LTC4006EGN-4#PBF

量产

LTC4006EGN-4#TRPBF

量产

LTC4006EGN-6#PBF

量产

LTC4006EGN-6#TRPBF

量产

pdf

PCN22_0235_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download
4月 6, 2022

- 22_0066

arrow down

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LTC4006EGN-2#PBF

量产

LTC4006EGN-2#TRPBF

量产

LTC4006EGN-4#PBF

量产

LTC4006EGN-4#TRPBF

量产

LTC4006EGN-6#PBF

量产

LTC4006EGN-6#TRPBF

量产

pdf

PCN22_0066_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

软件和型号相关生态系统

部分模型 产品周期 描述

µModule电池充电器1
LTM8062
popup image
Cart

推荐新设计使用

32VIN、2A μModule 功率跟踪电池充电器

PowerPath、理想二极管和负载开关1
LTC4417
popup image
Cart

推荐新设计使用

确定了优先级的 PowerPath™ 控制器

按钮控制器1
LTC2955
popup image
Cart

推荐新设计使用

具自动接通功能的按钮接通 / 关断控制器

浪涌抑制器、过压和过流保护1
LTC4365
popup image
Cart

推荐新设计使用

欠压、过压和电源反向保护控制器

双电源监控器1
LTC2960
popup image
Cart

推荐新设计使用

36V、纳安级电流、两输入电压监视器

部分模型 产品周期 描述
LTC4365
popup image
Cart

推荐新设计使用

欠压、过压和电源反向保护控制器

LTC2955
popup image
Cart

推荐新设计使用

具自动接通功能的按钮接通 / 关断控制器

LTC2960
popup image
Cart

推荐新设计使用

36V、纳安级电流、两输入电压监视器

评估套件 1

reference details image

DC495B

LTC4006EGN-6演示板 | VIN = 9V 至 20V、 8.4V/2A 同步降压锂离子电池充电器

zoom

DC495B

LTC4006EGN-6演示板 | VIN = 9V 至 20V、 8.4V/2A 同步降压锂离子电池充电器

download icon

下载

 print icon

打印
DC495B
LTC4006EGN-6演示板 | VIN = 9V 至 20V、 8.4V/2A 同步降压锂离子电池充电器
立即购买 更多内容

产品详情

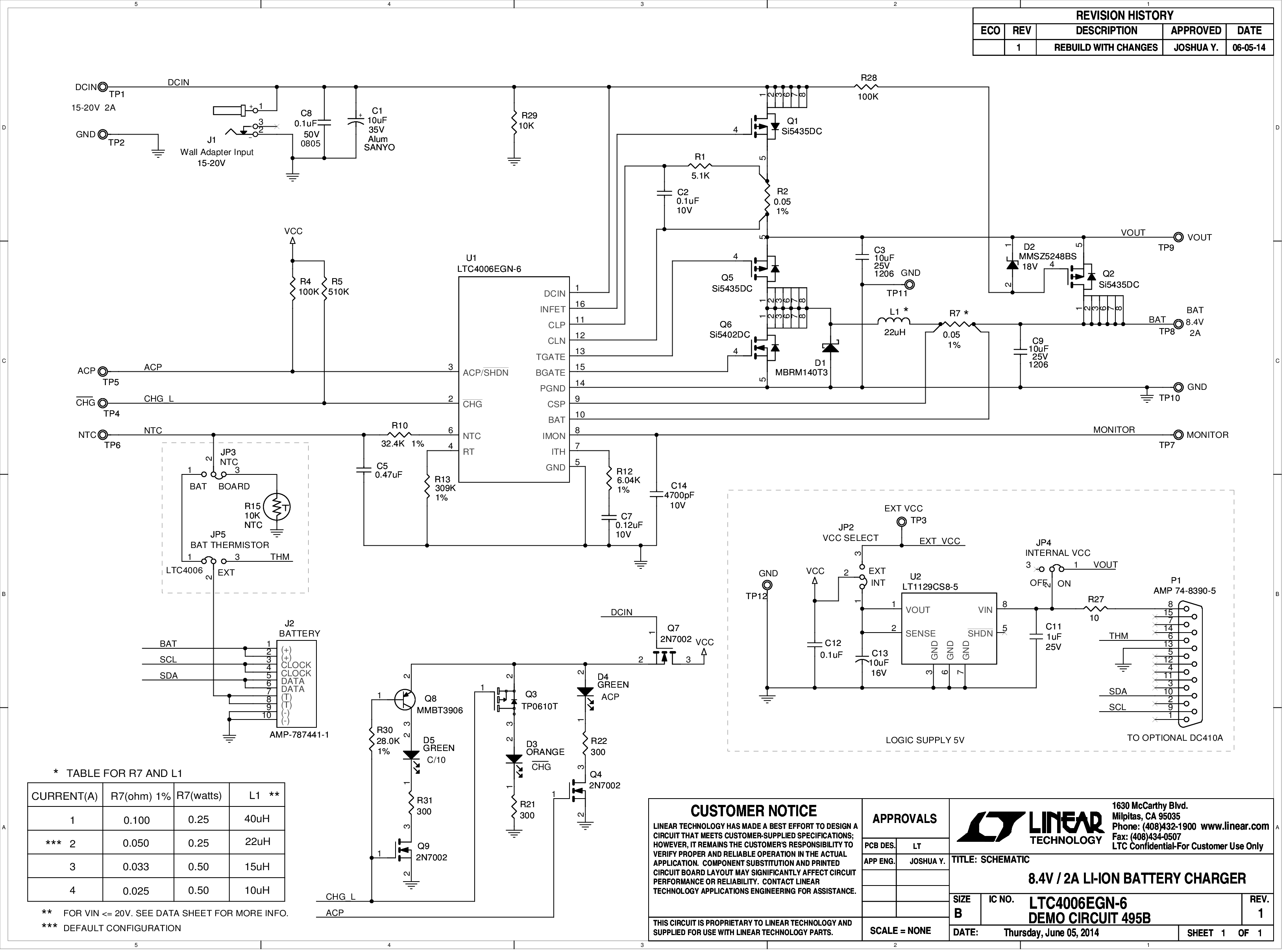

演示电路495是一款内置充电终止功能的单电池独立电池充电控制器，内置LTC4006。输入电压为9至20V。充电器输出电压固定为2节8.4V锂离子电池。最大充电电流为2A。上电之前，只要对连接的电池施加输入功率，该电路板即可自动为电池充电至端接。为CHG、ACP和C/10提供状态LED。提供板载NTC热敏电阻。虽然该充电器不是一款智能电池充电器，但提供的通用智能电池连接器可用于通过可选DC1223A-B演示板和软件进行数据记录。更清楚的是，无需智能电池即可使用该电路板。用于监控智能电池的可选DC1223A-B SMBUS转USB端口适配器和相关软件仅用于演示目的。如需订购DC1223A-B，请联系您的LT代表。

资料

pdf icon

PDF

DC495B - Schematic Download

39.00K

pdf icon

ZIP

DC495B - Design Files Download

1.00M

pdf icon

PDF

DC495B - Demo Manual Download

126.00K

更多 Arrow image

软件

pdf icon

ZIP

DC495B - Software Download

1.00M

评估套件1

evaluation kit item images

DC495B

LTC4006EGN-6演示板 | VIN = 9V 至 20V、 8.4V/2A 同步降压锂离子电池充电器
