概览
优势和特点
- 无需电流检测电阻器
- VOUT 高达 60V
- 550kHz 恒定频率运作
- 内部软起动和任选的外部软起动可调电流限值
- 在轻负载时执行脉冲跳跃操作
- VIN 范围：2.75V 至 9.8V
- ±1.5% 电压基准准确度
- 电流模式操作用于实现卓越的电压和负载瞬态响应
- 扁平 (高度仅 1mm) SOT-23 封装和 2mm x 3mm DFN 封装
产品详情
LTC®3872-1 是一款恒定频率、电流模式、升压型 DC/DC 控制器，用于驱动一个 N 沟道功率 MOSFET，且所需的外部组件非常之少。No RSENSE™架构免除了增设一个检测电阻器的需要，并改善了效率、节省了电路板空间。
LTC3872-1 提供了超卓的 AC 和 DC 负载调节和电压调节性能以及±1.5% 的输出电压准确度。该器件具有一种欠压闭锁功能，可在输入电压降至 2.3V 以下时关断器件。
LTC3782-1 具有与标准型器件 LTC3782 相同的功能，主要的区别是其在电流限制中不具备频率折返功能。
550kHz 的高开关频率允许使用一个小的电感器。LTC3872-1 采用 8 引脚扁平(高度仅 1mm) ThinSOT™ 封装和 8 引脚 2mm x 3mm DFN 封装。
应用
- 电信电源
- 42V 汽车系统
- 24V 工业控制
- IP 电话电源
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

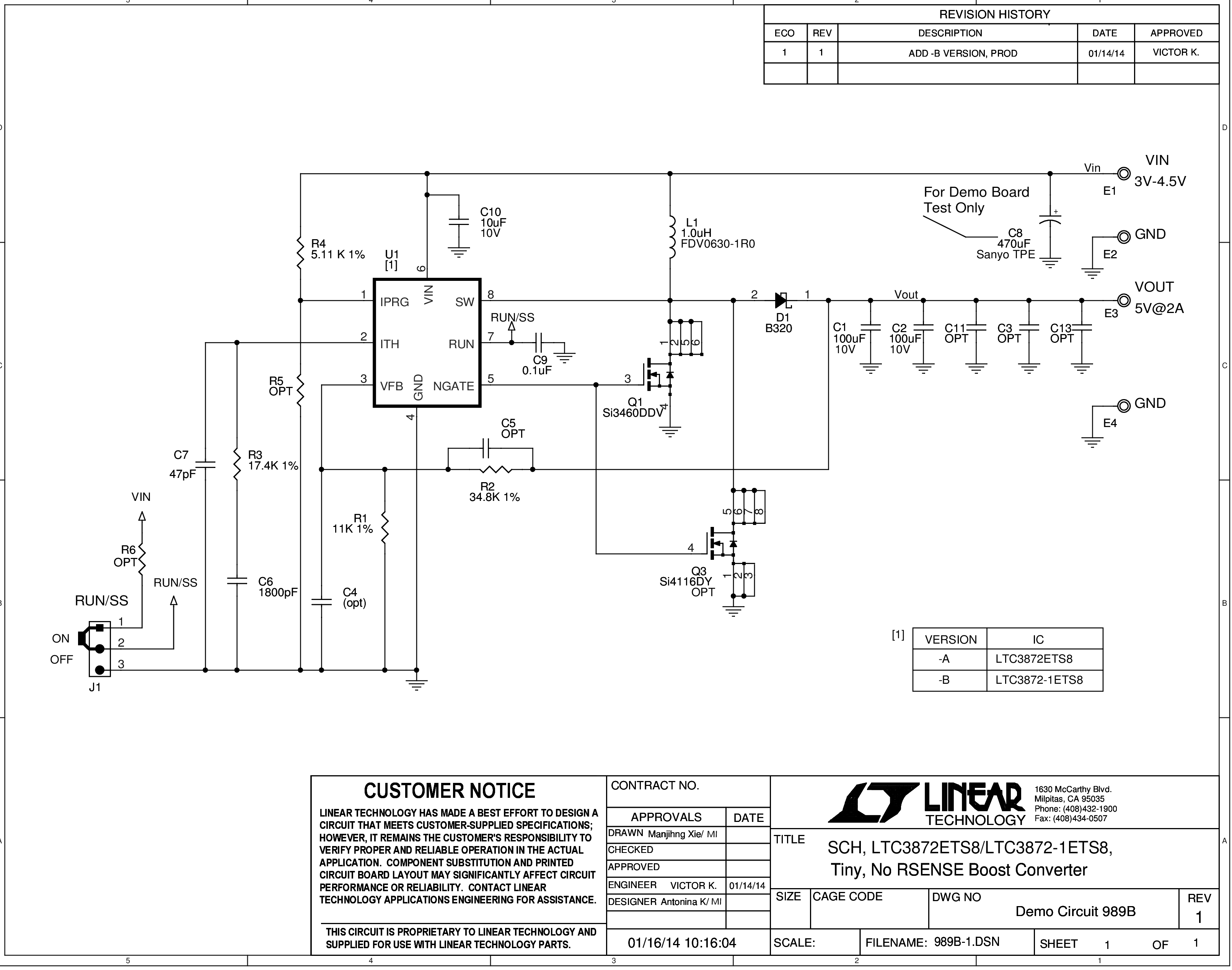

评估套件 (1)
参考资料
工具及仿真模型
LTspice中提供以下器件型号：
LTC3872
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3872EDDB-1#TRMPBF | 材料声明 | 质量和可靠性 | 8-Lead DFN (3mm x 2mm w/ EP) | |
| LTC3872EDDB-1#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead DFN (3mm x 2mm w/ EP) | |
| LTC3872ETS8-1#TRMPBF | 材料声明 | 质量和可靠性 | 8-Lead SOT-23 | |
| LTC3872ETS8-1#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOT-23 | |
| LTC3872HDDB-1#TRMPBF | 材料声明 | 质量和可靠性 | 8-Lead DFN (3mm x 2mm w/ EP) | |
| LTC3872HDDB-1#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead DFN (3mm x 2mm w/ EP) | |
| LTC3872HTS8-1#TRMPBF | 材料声明 | 质量和可靠性 | 8-Lead SOT-23 | |
| LTC3872HTS8-1#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOT-23 | |
| LTC3872IDDB-1#TRMPBF | 材料声明 | 质量和可靠性 | 8-Lead DFN (3mm x 2mm w/ EP) | |
| LTC3872IDDB-1#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead DFN (3mm x 2mm w/ EP) | |
| LTC3872ITS8-1#TRMPBF | 材料声明 | 质量和可靠性 | 8-Lead SOT-23 | |
| LTC3872ITS8-1#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead SOT-23 | |
| Wafer Fabrication Data | R421 Reliability Data |
