概览

优势和特点

  • 2.25V 至 5.5V 输入电压范围
  • 在整个温度范围内提供 ±1% 的总输出电压准确度 (在 VIN = 3.3V 或 5V)
  • 可利用单个电阻器来设置输出电压
  • 符合 PMBus 标准的串行接口:
    • 可编程输出电压裕度调节:高达 ±25% 的 VOUT 范围和 0.1% 的分辨率
    • 平均和峰值温度、电流和电压的回读 (25Hz 刷新速率)
    • 故障状态
  • 高达 3MHz 的可锁相固定频率
  • 小于 1ms 的上电时间
  • 集成型 13 位 ADC
  • 任选的外部基准输入
  • 可通过引脚选择的输出电压快速裕度调节
  • 电源良好标记以及引脚可编程门限和滤波器延迟
  • 差分输出电压远端采样
  • 主控器停机模式:<1μA 电源电流
  • 用于两相操作的时钟输出 (12A 输出电流)
  • 采用耐热性能增强型 38 引脚 4mm x 6mm QFN 封装

产品详情

LTC®3815 是一款高效率、6A 单片式同步降压型稳压器,其采用一种可锁相的受控导通时间、电流模式架构。可利用单个外部电阻器或一个外部电压基准通过基准输入 (REF) 引脚把输出电压设置在 0.4V 和 VIN 的 72% 之间。输出电压可通过一个符合 PMBus 标准的串行接口以 0.1% 的分辨率进行高达 ±25% 的裕度增 / 减调节。另外,该串行接口还可用于读回故障状态以及时间平均 (~4ms) 和峰值输入 / 输出电流、输入 / 输出电压及温度。系统配置和监视得到了 LTpowerPlay 开发系统的支持。

该架构提供了极快的瞬态响应,并允许器件以非常低的导通时间运作 (这是在高开关频率下调节低输出电压所必需的)。工作频率可利用一个外部电阻器设置在 400kHz 至 3MHz 之间,或者,对于那些对噪声敏感应用,其可在相同的频率范围内同步至一个外部时钟。工作电源电压范围为 2.25V 至 5.5V,从而使其适合于采用 2.5V、3.3V 或 5V 电源轨或锂离子电池供电运作。



应用

  • 智能型高效率电源转换
  • ASIC / FPGA / 处理器电源
  • 分布式电源系统
  • 负载点电源转换

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

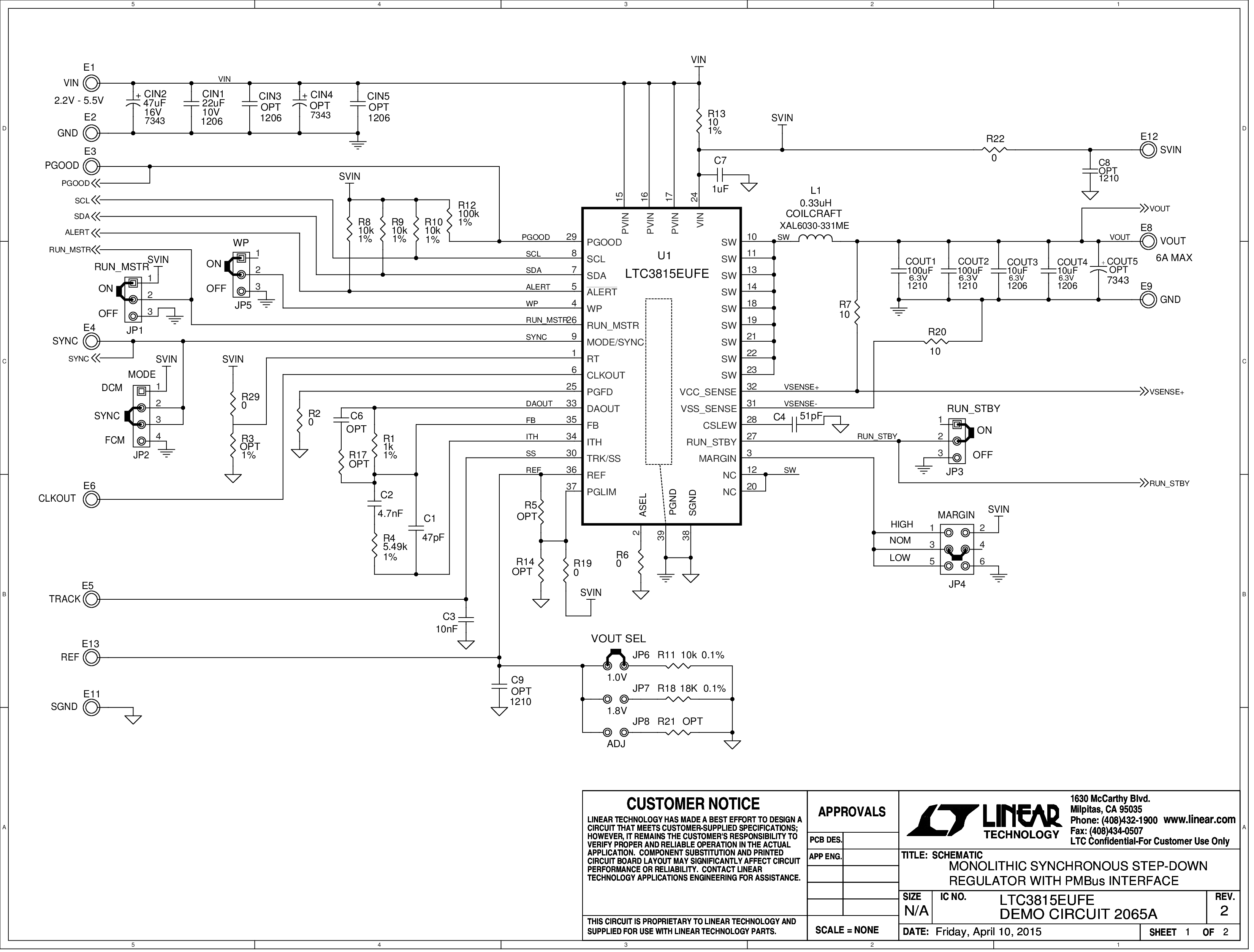

评估套件 (1)
