LTC3806

同步反激式 DC/DC 控制器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性
  • 在满负载条件下实现了高效率
  • 优于异步转换器 (多输出) 的交叉调节
  • 软起动电路最大限度地减小了浪涌电流
  • 电流模式控制提供了卓越的瞬态响应性能
  • 很高的最大占空比：89% (典型值)
  • ±2% 可编程欠压闭锁门限
  • ±1% 内部电压基准
  • 微功率启动
  • 恒定频率操作 (绝对没有可听噪声)
  • 3mm x 4mm 12 引脚 DFN 封装
更多细节
show more Icon

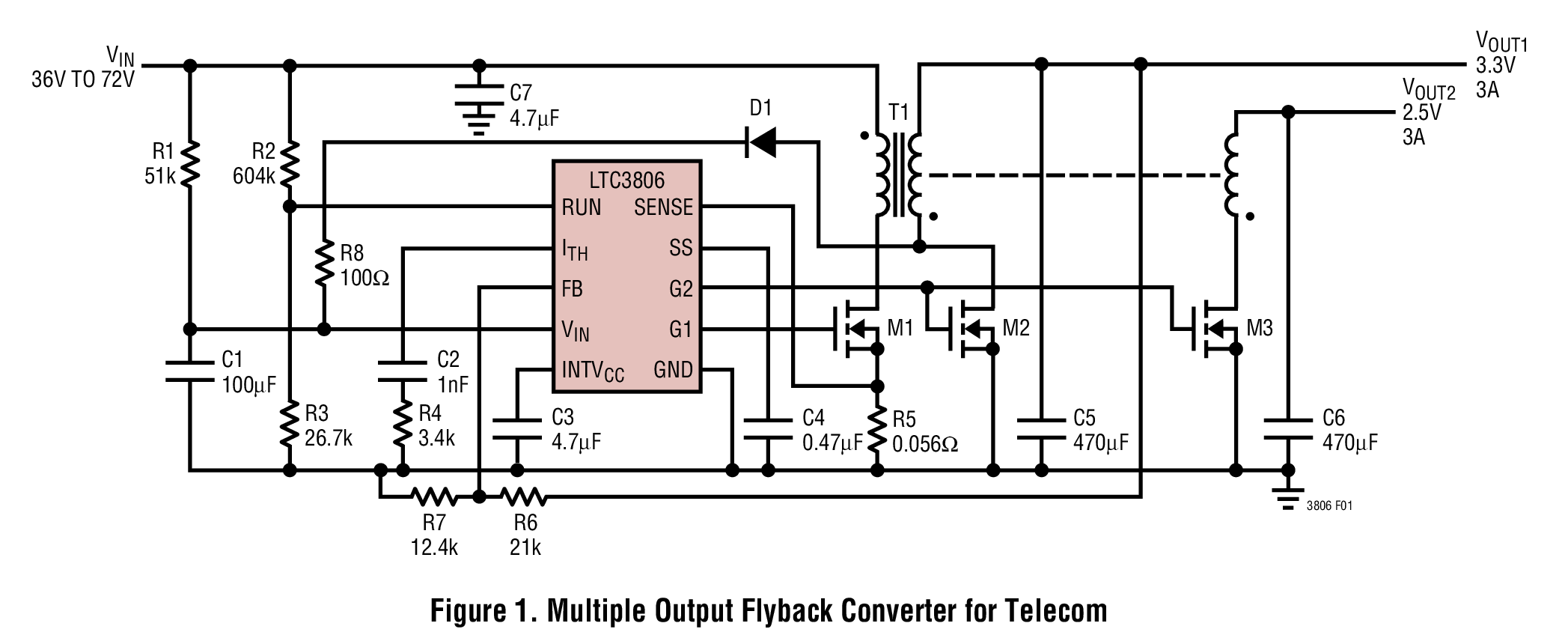

LTC®3806 是一款电流模式同步反激式控制器，用于驱动 N 沟道功率 MOSFET，且只需非常少的外部元件。该器件面向那些需要多个输出的中等功率应用。与异步转换器相比，同步整流提供了较高的效率，并且改善了输出交叉调节性能。

该 IC 内置了所有必需的控制电路，包括一个 250kHz 振荡器、具迟滞的精准欠压闭锁电路、用于主开关和同步开关的栅极驱动器、电流模式控制电路和软起动电路。

可编程软起动电路减小了浪涌电流。这使符合相应标准的 PoE (以太网供电) 电源的设计变得容易起来。

低启动电流降低了启动电阻器中的功耗，并减小了外部启动电容器的电容值。

LTC3806 采用 12 引脚、裸露衬垫 DFN 封装。


Applications

  • 48V 电信电源
  • 12V/42V 汽车电源
  • 24V 工业电源
  • VoIP 电话
  • 以太网供电
Show More Arrow image
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC3806

文档

4
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 可靠性数据
  • 用户手册
  • 设计笔记
  • 全部
    TickIcon
  • 英文
resetfilter

重置过滤器

数据手册

1

PDF Vector

PDF

更新 09/17/2007
英文

LTC3806: Synchronous Flyback DC/DC Controller Data Sheet

打开PDF文件

redirect
214.00K
download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/22/2018
英文
R419 Reliability Data redirect icon

27.83 K

download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 09/24/2009
英文
DC659A - Demo Manual redirect icon

180.00K

download

下载 PDF

设计笔记

1

PDF Vector

HTML

更新 08/01/2004
英文
Design Note 344: Flyback Controller Improves Cross Regulation for Multiple Output Applications redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

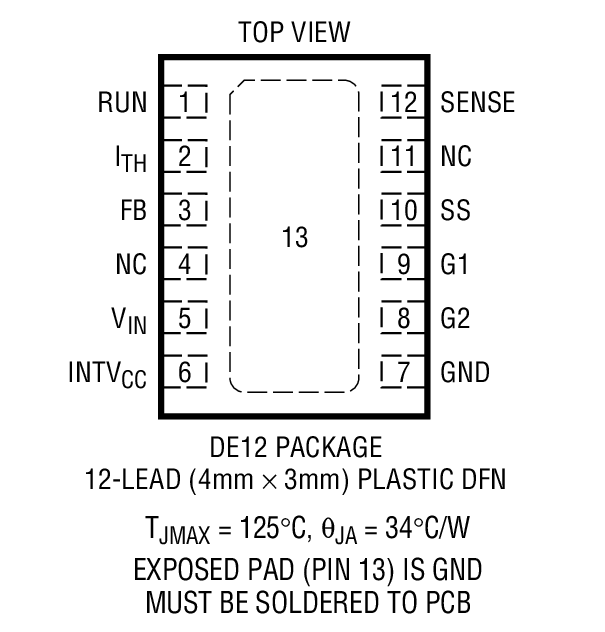

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC3806EDE#PBF 12-Lead DFN (4mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3806EDE#TRPBF 12-Lead DFN (4mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC659A

LTC3806EDE | 同步反激式稳压器，4路输出， VIN = 25V - 60V， VOUT1 = 12V (400mA)， VOUT2 = 5V (400mA)， VOUT3 = 3.3V (3A)，VOUT4 = 2.5V (2A)

zoom

DC659A

LTC3806EDE | 同步反激式稳压器，4路输出， VIN = 25V - 60V， VOUT1 = 12V (400mA)， VOUT2 = 5V (400mA)， VOUT3 = 3.3V (3A)，VOUT4 = 2.5V (2A)

download icon

下载

 print icon

打印
DC659A
LTC3806EDE | 同步反激式稳压器，4路输出， VIN = 25V - 60V， VOUT1 = 12V (400mA)， VOUT2 = 5V (400mA)， VOUT3 = 3.3V (3A)，VOUT4 = 2.5V (2A)
立即购买 更多内容

产品详情

DC659A：LTC3806同步反激式DC/DC控制器演示板。





资料

pdf icon

ZIP

DC659A - Design File Download

1.00M

pdf icon

PDF

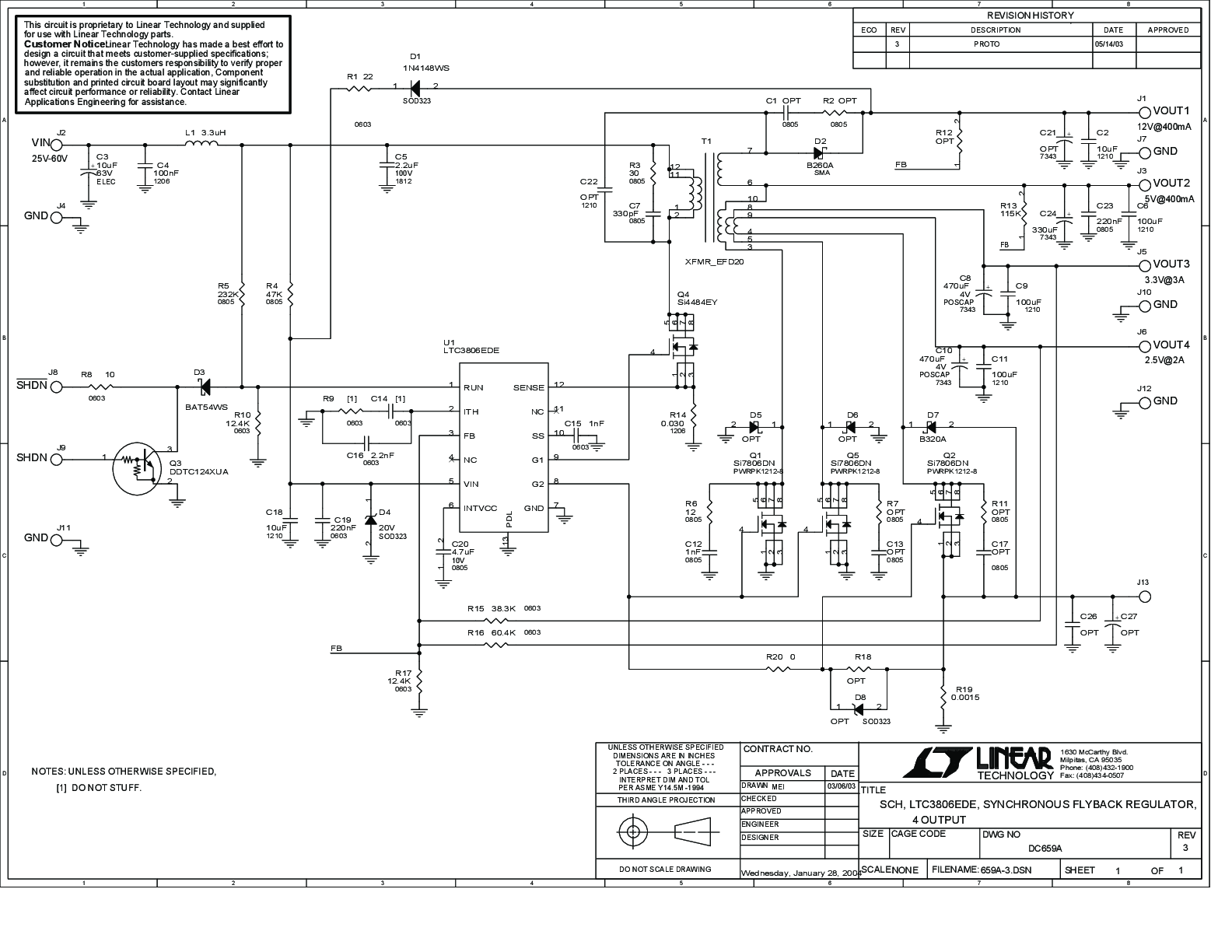

DC659A - Schematic Download

79.00K

pdf icon

PDF

DC659A - Demo Manual Download

180.00K

更多 Arrow image

评估套件1

evaluation kit item images

DC659A

LTC3806EDE | 同步反激式稳压器，4路输出， VIN = 25V - 60V， VOUT1 = 12V (400mA)， VOUT2 = 5V (400mA)， VOUT3 = 3.3V (3A)，VOUT4 = 2.5V (2A)
工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路：

第1步：下载并在计算机上安装LTspice。

第2步：单击下面的链接，下载演示电路。

第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。

spice tool Lt Spice

LTC3806 - Switching Regulators Download
