LTC3803-5

量产

采用 ThinSOT 封装的恒定频率、电流模式、反激式 DC/DC 控制器

产品模型: 8

Viewing:

概述

V_IN 和 V_OUT 仅受限于外部元件
4.8V 欠压闭锁门限
工作结温从 –55ºC 至 150ºC
可调斜率补偿
内部软起动
200kHz 恒定频率操作

±1.5% 基准准确度
旨在实现卓越的电压和负载瞬态响应的电流模式操作
无最小负载要求
低静态电流：240μA
扁平 (高度仅 1mm) SOT-23 封装

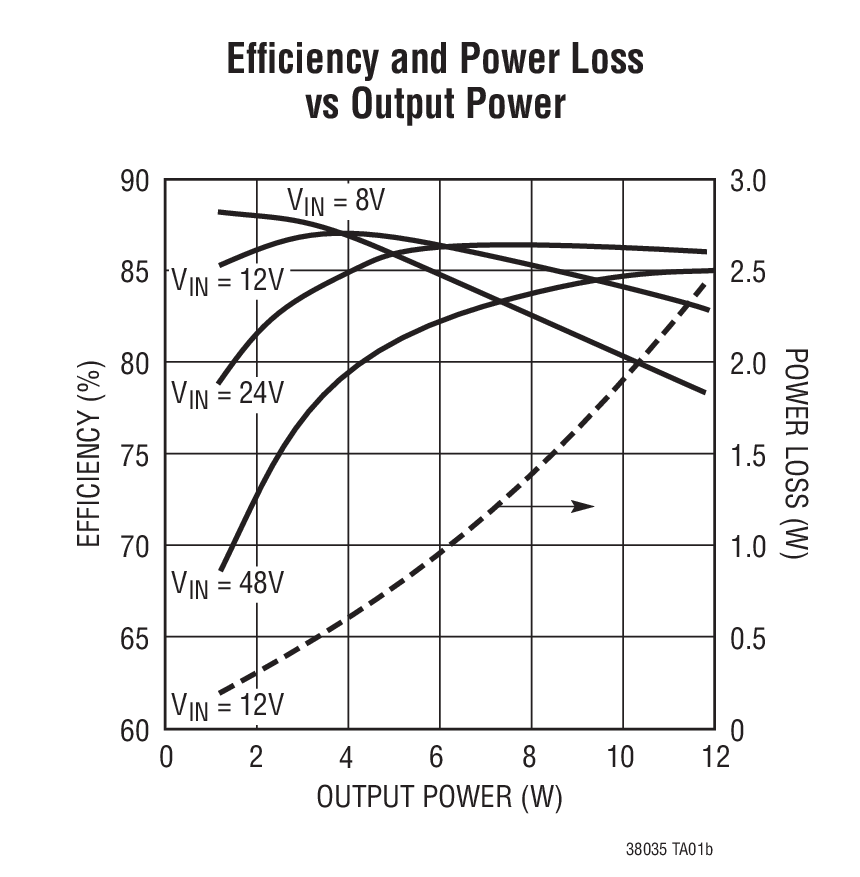

LTC^®3803-5 是一款恒定频率、电流模式、反激式控制器，专为在高输入电压应用中驱动 N 沟道 MOSFET 而优化。LTC3803-5 可在输入低至 5 V 的条件下运作。恒定频率操作一直保持到负载非常轻的条件下，从而在一个很宽的负载电流范围内产生较少的低频噪声。斜率补偿可利用一个外部电阻器来设置。

LTC3803-5 提供了 ±1.5% 的输出电压准确度，且静态电流消耗仅为 240μA。参考于地的电流检测使得基于 LTC3803-5 的转换器能够接受超过 LTC3803-5 之绝对最大 V_CC 的输入电源。为简单起见，由于其内部并联稳压器的原因，LTC3803-5 可以通过一个电阻器从高 V_IN 来供电。当输入电压太低时，一个内部欠压闭锁电路关断 LTC3803-5，从而向外部 MOSFET 提供足够的栅极驱动。

LTC3803-5 采用扁平 (高度仅 1mm) 6 引脚 SOT-23 (ThinSOT^™) 封装。

应用

42V 和 12V 汽车电源
电信电源
辅助 / 内务处理电源
以太网供电

产品模型: 8

参考资料

数据手册 1

LTC3803-5: Constant Frequency Current Mode Flyback DC/DC Controller in ThinSOT Data Sheet 06/03/2010

可靠性数据 1

R421 Reliability Data 03/23/2018

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC3803ES6-5#TRMPBF	6-Lead TSOT-23	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3803ES6-5#TRPBF	6-Lead TSOT-23	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3803HS6-5#TRMPBF	6-Lead TSOT-23	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3803HS6-5#TRPBF	6-Lead TSOT-23	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3803IS6-5#TRMPBF	6-Lead TSOT-23	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3803IS6-5#TRPBF	6-Lead TSOT-23	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3803MPS6-5#TRMPBF	6-Lead TSOT-23	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC3803MPS6-5#TRPBF	6-Lead TSOT-23	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
