LTC3772B

微功率 No RSENSE 恒定频率降压 DC/DC 控制器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档
LTspice LTC3772B Demo Circuit - µPower No Rsense Constant Frequency Step-Down Controller (5V to 1.8V @ 2A) Download 2.00KB LTspice LTC3772B - Step-Down (Buck) Regulators Download 1.98 KB
产品模型 4
特性
  • 无需电流检测电阻器
  • 可轻松实现高输出电流
  • 内部软启动功能可使 VOUT 斜坡上升
  • 宽 VIN 范围：2.75V 至 9.8V
  • 低压差：100% 占空比
  • 550kHz 恒定频率操作
  • 在轻负载条件下执行低纹波脉冲跳跃操作
  • 输出电压低至 0.8V
  • ±1.5% 电压基准准确度
  • 电流模式操作用于实现卓越的电压和负载瞬态响应
  • 在停机模式中电源电流仅为 8µA

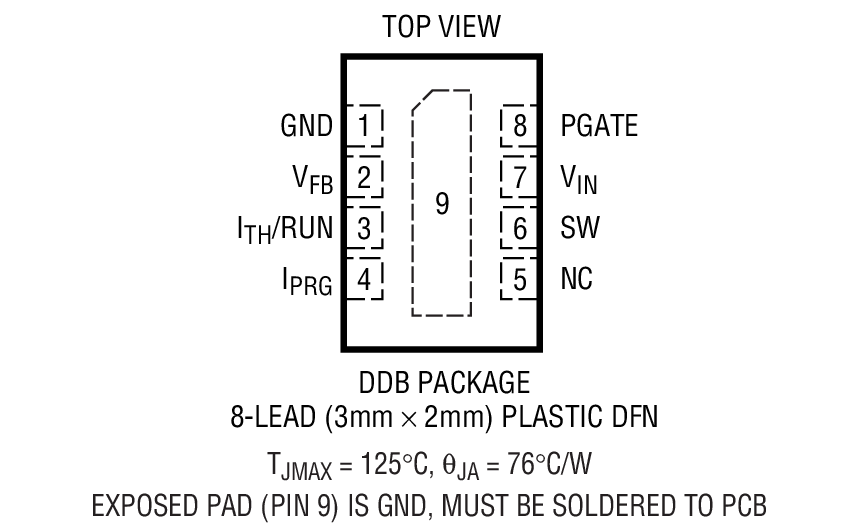

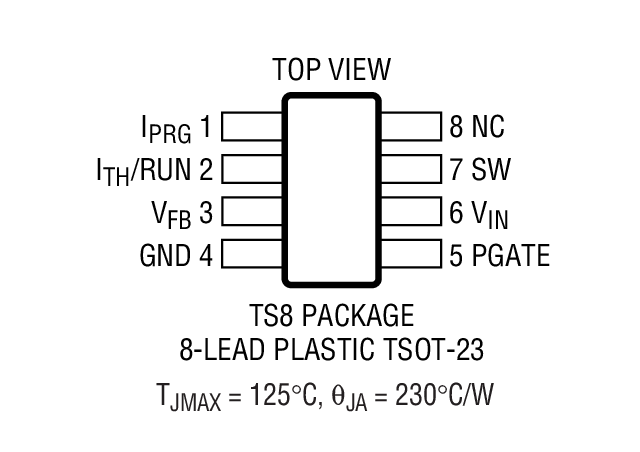

  • 采用扁平 8 引脚 SOT-23 (仅高 1mm) 封装和 (3mm x 2mm) DFN (仅高 0.75mm) 封装

更多细节
show more Icon

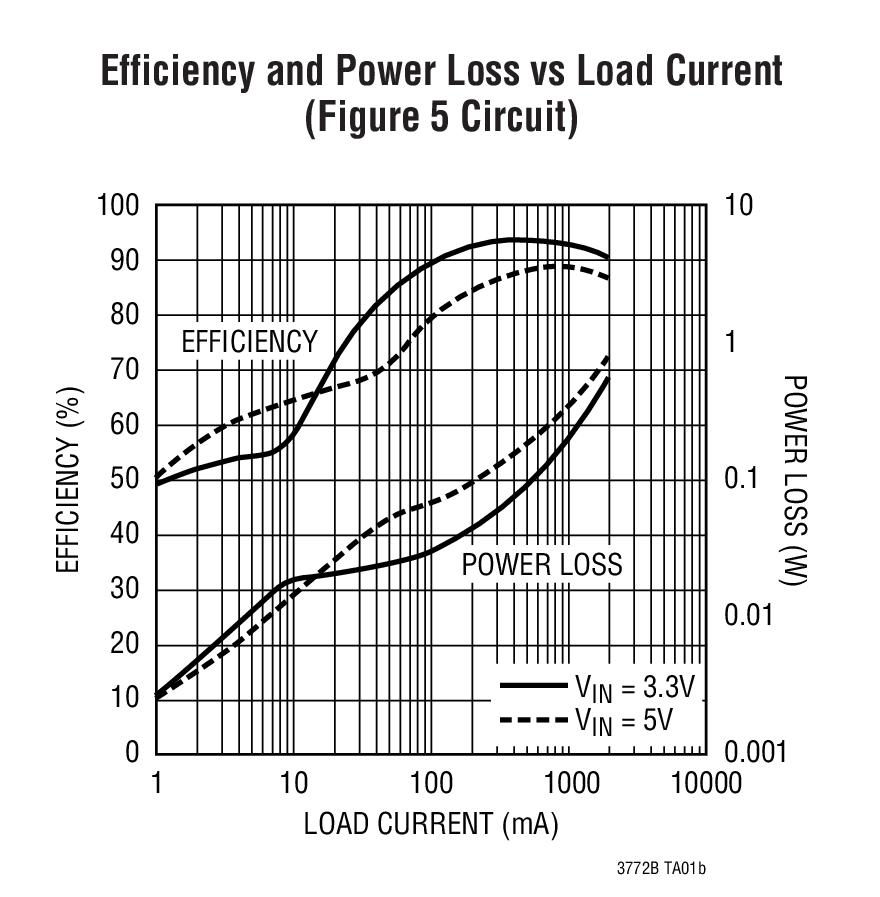

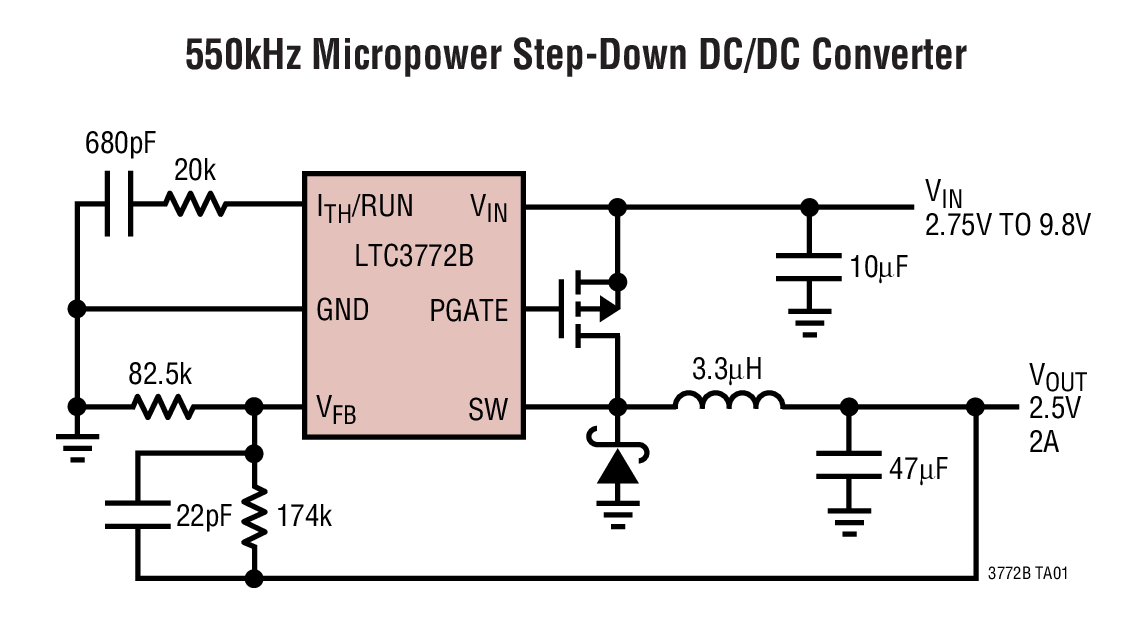

LTC®3772B 是一款采用扁平 8 引脚 SOT-23 (ThinSOT™) 封装和 3mm x 2mm DFN 封装的恒定频率电流模式降压型 DC/DC 控制器。无检测电阻器 (No RSENSE™) 型架构免除了增设一个电流检测电阻器的需要，从而提升了效率并节省了电路板占用空间。

LTC3772B 可在轻负载条件下自动地切换至脉冲跳跃模式操作。在无负载条件下，该器件的静态电流消耗仅为 200µA。

LTC3772B 具有欠压闭锁功能，可在输入电压降至 2V 以下时关断器件。为了较大限度地延长电池电源的运行时间，外部 P 沟道 MOSFET 在压差状态中连续导通 (100% 占空比)。550kHz 的高开关频率使得能够采用小电感器和电容器。内部软启动电路可使输出电压平稳地从 0V 斜坡上升至其调节点电压。

型号 具备突发模式操作功能
LTC3772 是
LTC3772B 否




应用

  • 单节或两节锂离子电池供电型应用
  • 无线设备
  • 便携式计算器
  • 分布式电源系统

Show More Arrow image
file 查看数据手册
Documentation 查看所有文档
LTspice LTC3772B Demo Circuit - µPower No Rsense Constant Frequency Step-Down Controller (5V to 1.8V @ 2A) Download 2.00KB LTspice LTC3772B - Step-Down (Buck) Regulators Download 1.98 KB
产品模型 4
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC3772B

文档

4
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 用户手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 11/12/2007
英文

LTC3772B: Micropower No RSENSE Constant Frequency Step-Down DC/DC Controller Data Sheet

打开PDF文件

redirect
323.00K
download

下载 PDF

PDF Vector

PDF

更新 04/10/2007
日文

LTC3772B: マイクロパワーNo RSENSE固定周波数降圧DC/DCコントローラ データシート

打开PDF文件

redirect
2.00M
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 09/24/2009
英文
DC924A - Demo Manual redirect icon

126.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/23/2018
英文
R421 Reliability Data redirect icon

66.89 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC3772BEDDB#TRMPBF 8-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3772BEDDB#TRPBF 8-Lead DFN (3mm x 2mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3772BETS8#TRMPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3772BETS8#TRPBF 8-Lead SOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

软件和型号相关生态系统

部分模型 产品周期 描述

多个输出降压调节器1
LTC3880
popup image
Cart

推荐新设计使用

具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器

数字电源系统管理器1
LTC2974
popup image
Cart

推荐新设计使用

具有精确输出电流的4通道PMBus电源系统管理器

评估套件 1

reference details image

DC924A

LTC3772BEDDB演示板 | VIN = 2.75V至8V，VOUT = 1.8V/2.5V/3.3V (2A)

zoom

DC924A

LTC3772BEDDB演示板 | VIN = 2.75V至8V，VOUT = 1.8V/2.5V/3.3V (2A)

download icon

下载

 print icon

打印
DC924A
LTC3772BEDDB演示板 | VIN = 2.75V至8V，VOUT = 1.8V/2.5V/3.3V (2A)
立即购买 更多内容

产品详情

演示电路924是一款No RSENSE™恒定频率降压DC/DC转换器，内置非同步控制器LTC3772B（突发模式禁用），采用3mm x 2mm DFN封装。该演示板具有2.75V至8V的输入电压范围，并在以下三种跳线可选输出电压下提供2A电流：1.8V、2.5V或3.3V。




资料

pdf icon

PDF

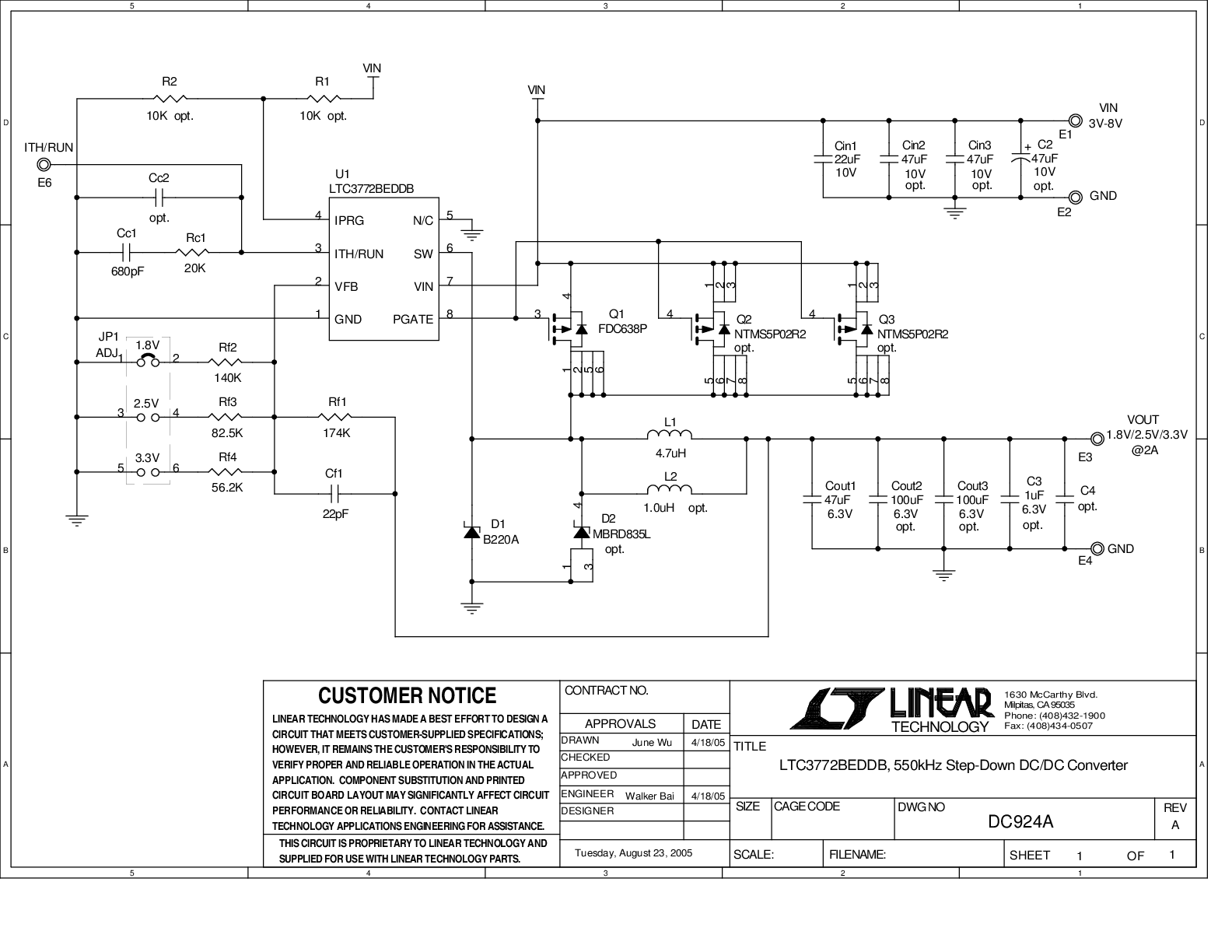

DC924A - Schematic Download
