概览
优势和特点
- 输出级反相运作
- ±1% 输出电压准确度
- 6 位 IMVP-IV VID 代码：VOUT = 0.7V 至 1.708V
- Intel 兼容型节能模式 (PSIB)
- 逐级递减改善了低电流条件下的效率
- 具自适应屏蔽功能的电源良好输出
- 无损型电压定位
- 用于负载均分的双路输入电源能力
- 可采用电阻器来设置的 VOUT (在启动和深度睡眠状态)
- 可利用电阻器来设置的深度睡眠偏移
- 可编程固定频率：210kHz 至 550kHz
- 可调软起动电流斜坡上升
- 折返输出电流限制功能
- 具停用选项的短路停机定时器
- 过压保护

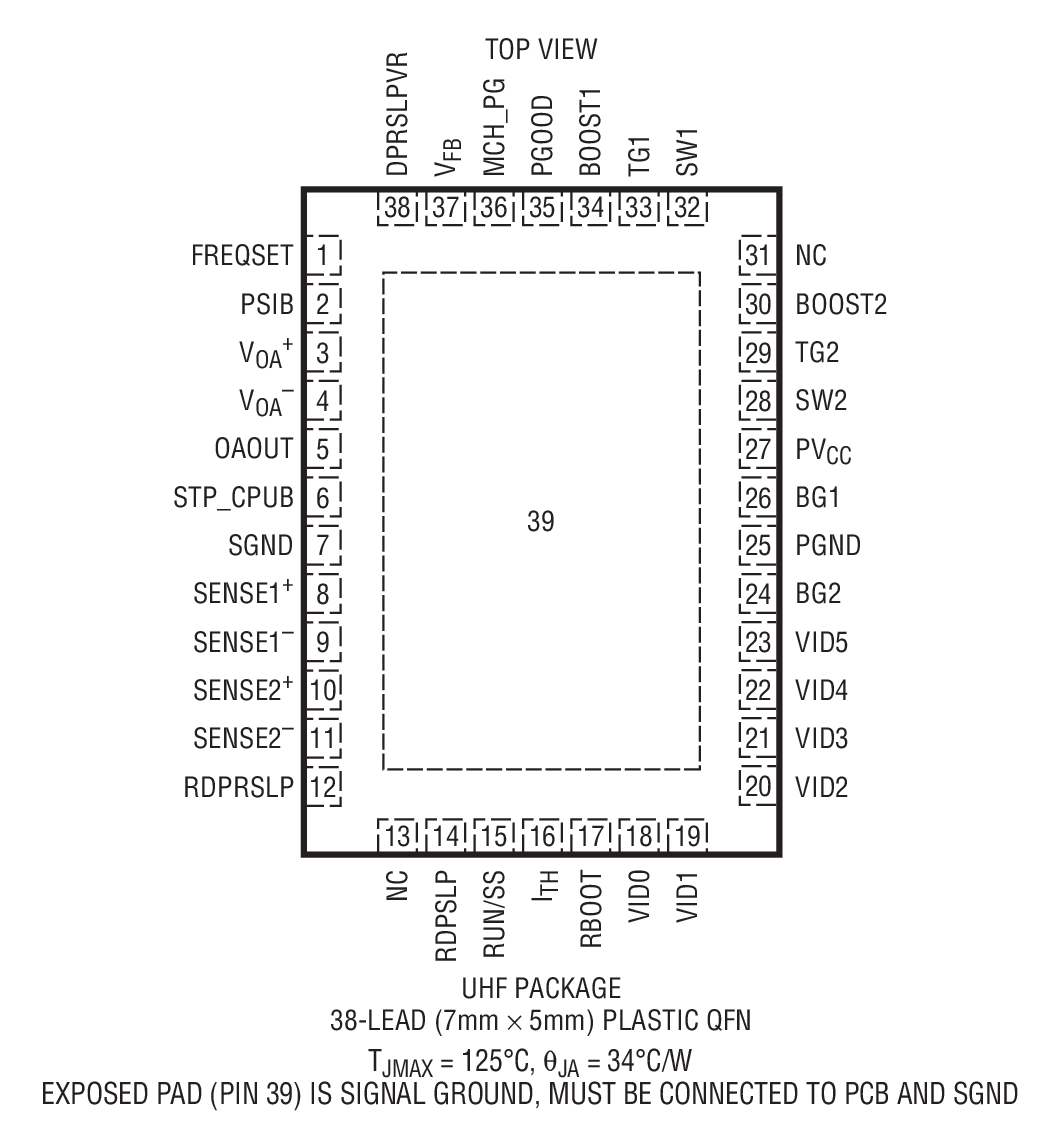

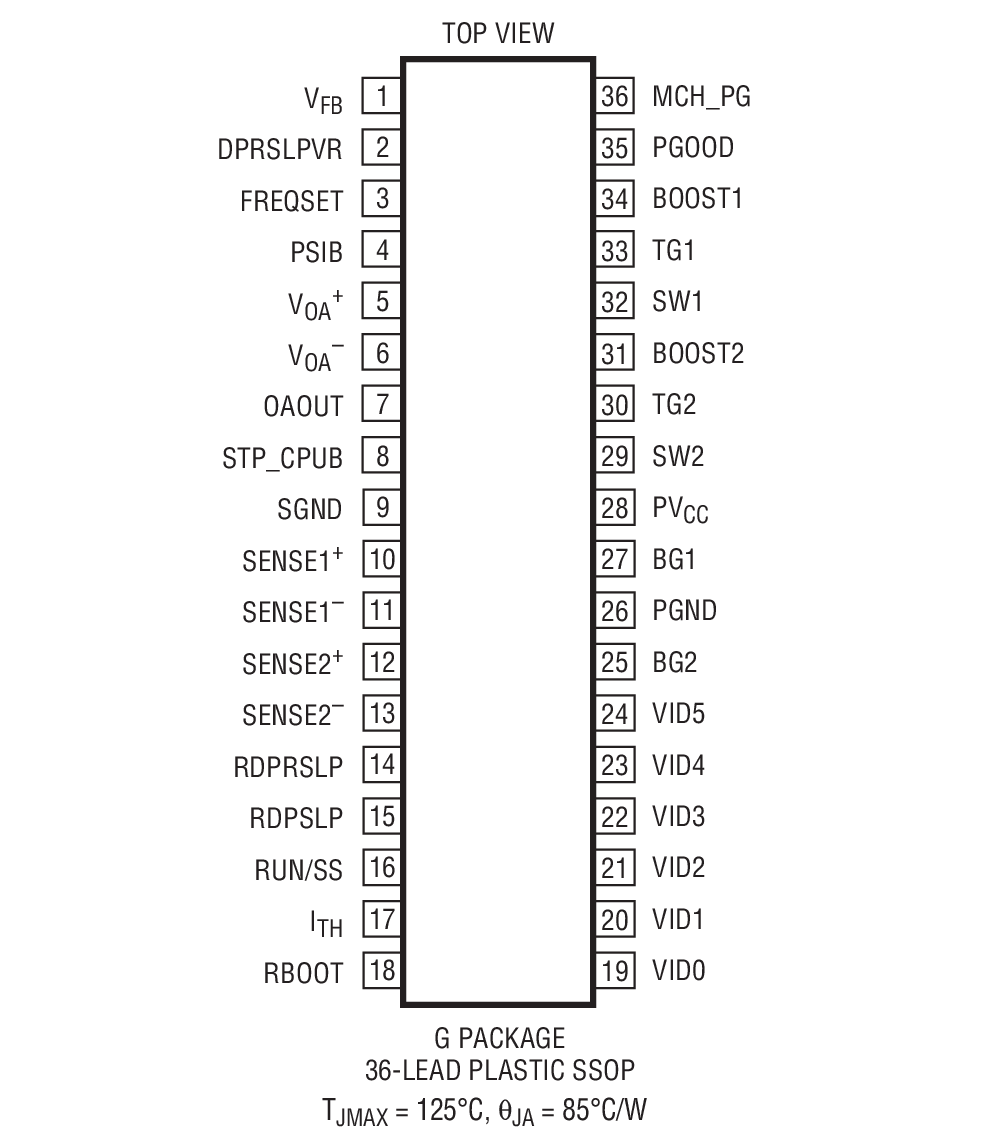

- 采用 36 引脚 SSOP (0.209 宽) 和 38 引脚 (5mm x 7mm) 封装
产品详情

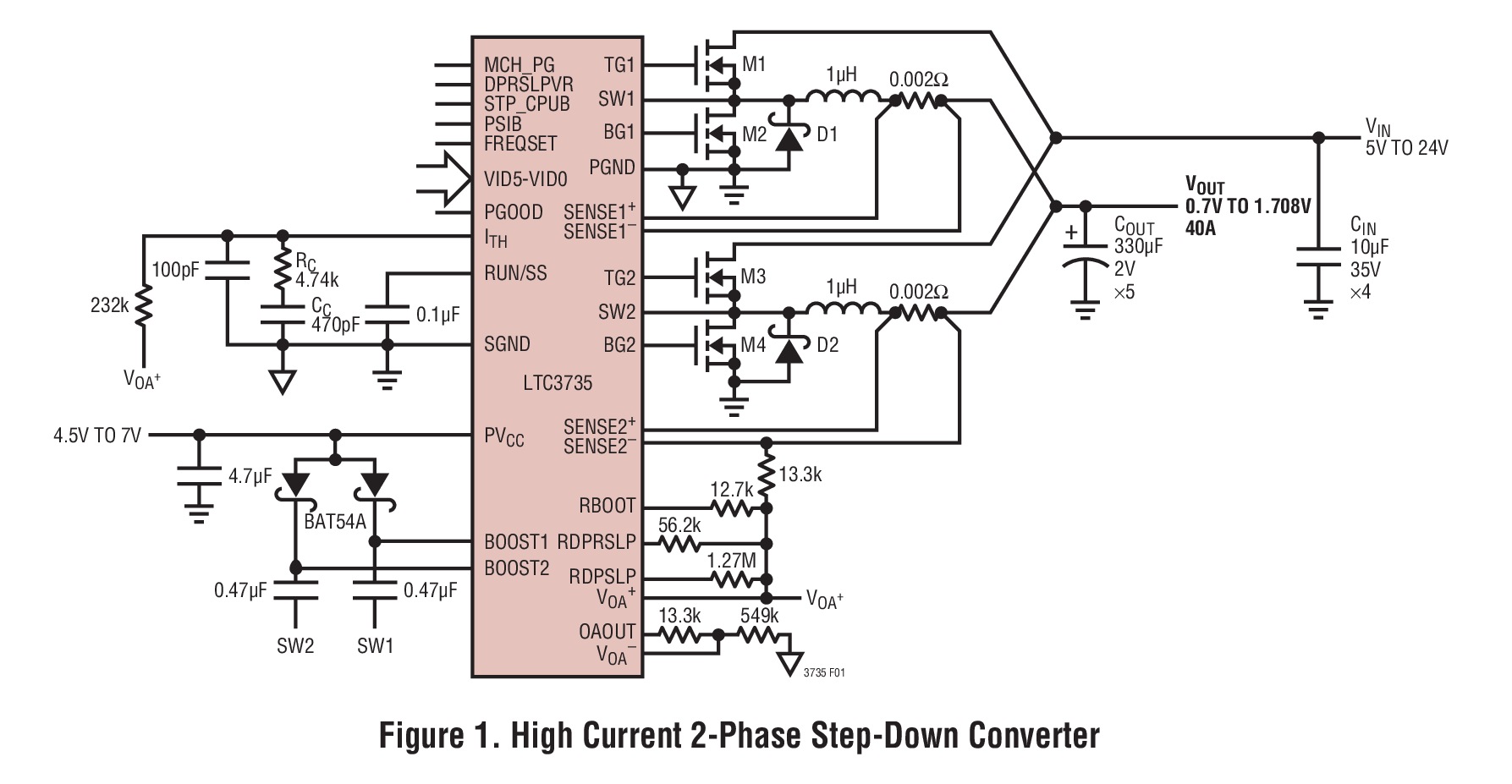

LTC®3735 是一款两相、同步、降压型开关稳压器控制器，用于以一种恒定频率架构来驱动全 N 沟道功率 MOSFET。在正常操作期间，输出电压可由 6 个 VID 位来设置，而在初始启动和深度睡眠状态中，输出电压则可由外部电阻器来设置。LTC3735 在高达 550kHz 的频率条件下驱动其两个异相输出级，旨在较大限度地减小输入和输出电容器中的 RMS 纹波电流。这种反相方法还实现了表观开关频率的倍增，从而改善了瞬态响应，并在一种最大频率条件下运作每个相位，以获得高效率。热设计利用两个相位之间的逐周期均流处理得到了进一步的简化。
该器件提供了一个 Intel 兼容型 PSIB 输出，用于在两种操作模式之间进行选择。全面增强型同步模式实现了非常小的输出纹波和非常快的瞬态响应，而节能模式则实现了非常高的效率。OPTI-LOOP® 补偿的运用能够在一个很宽的输出电容和 ESR 数值范围内优化瞬态响应。
应用
- 移动计算机和台式计算机
- 因特网服务器
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

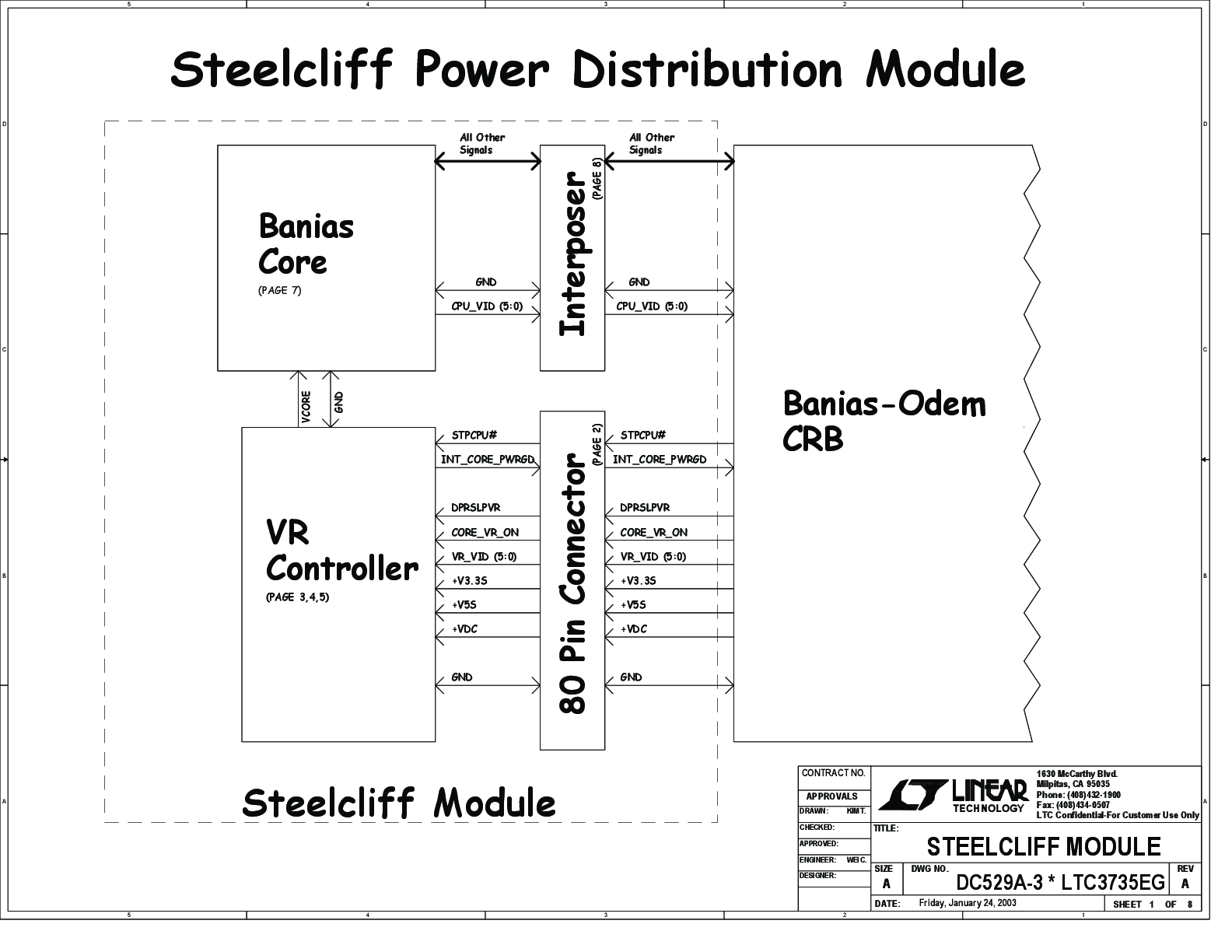

评估套件 (1)
参考资料
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3735EG#PBF | 材料声明 | 质量和可靠性 | 36-Lead SSOP | |
| LTC3735EG#TRPBF | 材料声明 | 质量和可靠性 | 36-Lead SSOP | |
| LTC3735EUHF#PBF | 材料声明 | 质量和可靠性 | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LTC3735EUHF#TRPBF | 材料声明 | 质量和可靠性 | 38-Lead QFN (5mm x 7mm w/ EP) | |
| Wafer Fabrication Data | R384 Reliability Data |
