概览
优势和特点
- VOUT = 1/2 VIN (电源分离器)
- 可调和对称的吸收 / 供应电流限值 (高达 20A)
- ±0.65% 输出电压准确度
- 效率高达 97%
- 无需检测电阻器

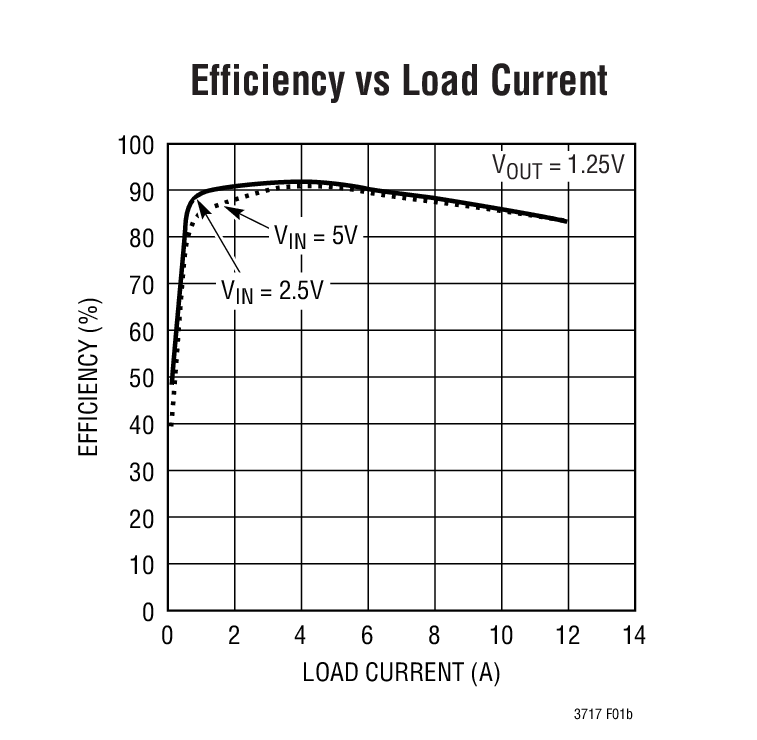

- 超快的瞬态响应
- 真正的电流模式控制
- 2% 至 90% 的占空比 (在 200kHz)
- tON(MIN) ≤ 100ns
- 可在采用陶瓷输出电容器 COUT 时保持稳定
- 双路 N 沟道 MOSFET 同步驱动
- 电源良好输出电压监视器
- 宽 VCC 范围：4V 至 36V
- 高达 1.5MHz 的可调开关频率
- 输出过压保护
- 任选的短路停机定时器

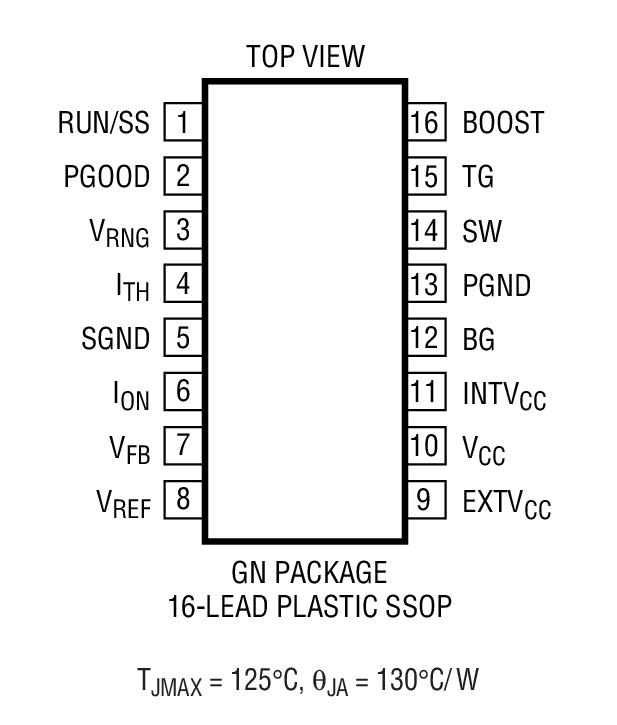

- 采用 16 引脚窄体 SSOP 封装
产品详情

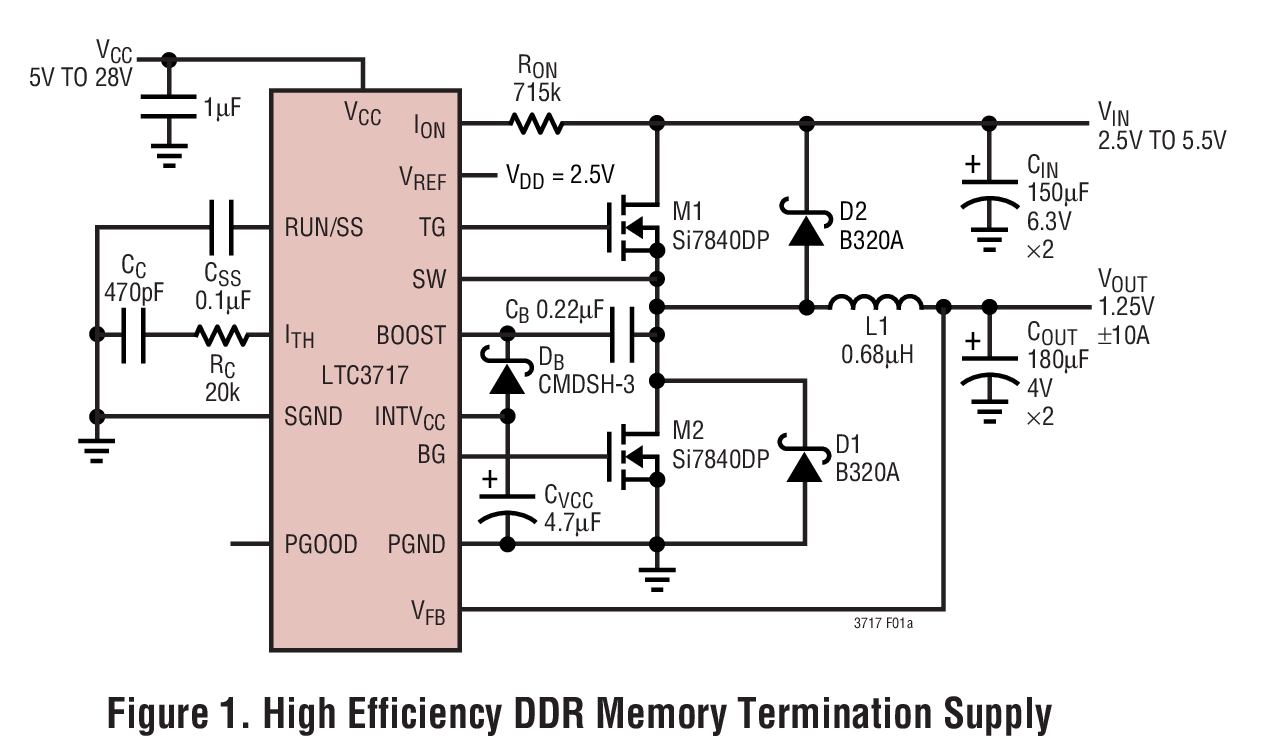

LTC®3717 是一款用于双倍数据速率 (DDR) 和四倍数据速率 (QDR) 存储器终端的同步降压型开关稳压控制器。该控制器采用一种谷值电流控制架构以提供非常低的占空比，并不需要使用一个检测电阻器。工作频率利用一个外部电阻器来选择，并针对 VIN 的变化进行补偿。
强制连续操作可降低噪声及 RF 干扰。输出电压在内部设定为 VREF 的一半，这可由用户设置。
故障保护由一个输出过压比较器和任选的短路停机定时器提供。针对电源排序的软启动能力采用一个外部定时电容器来实现。稳压器电流限制水平是对称的并可由用户设置。宽电源范围允许器件在 4V 至 36V 的 VCC 输入电压范围内运作。
应用
- 总线终端：DDR 和 QDR 存储器、SSTL、HSTL ...
- 笔记本电脑、台式服务器
- 跟踪电源
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R384 Reliability Data3/26/2018PDF18 K
-

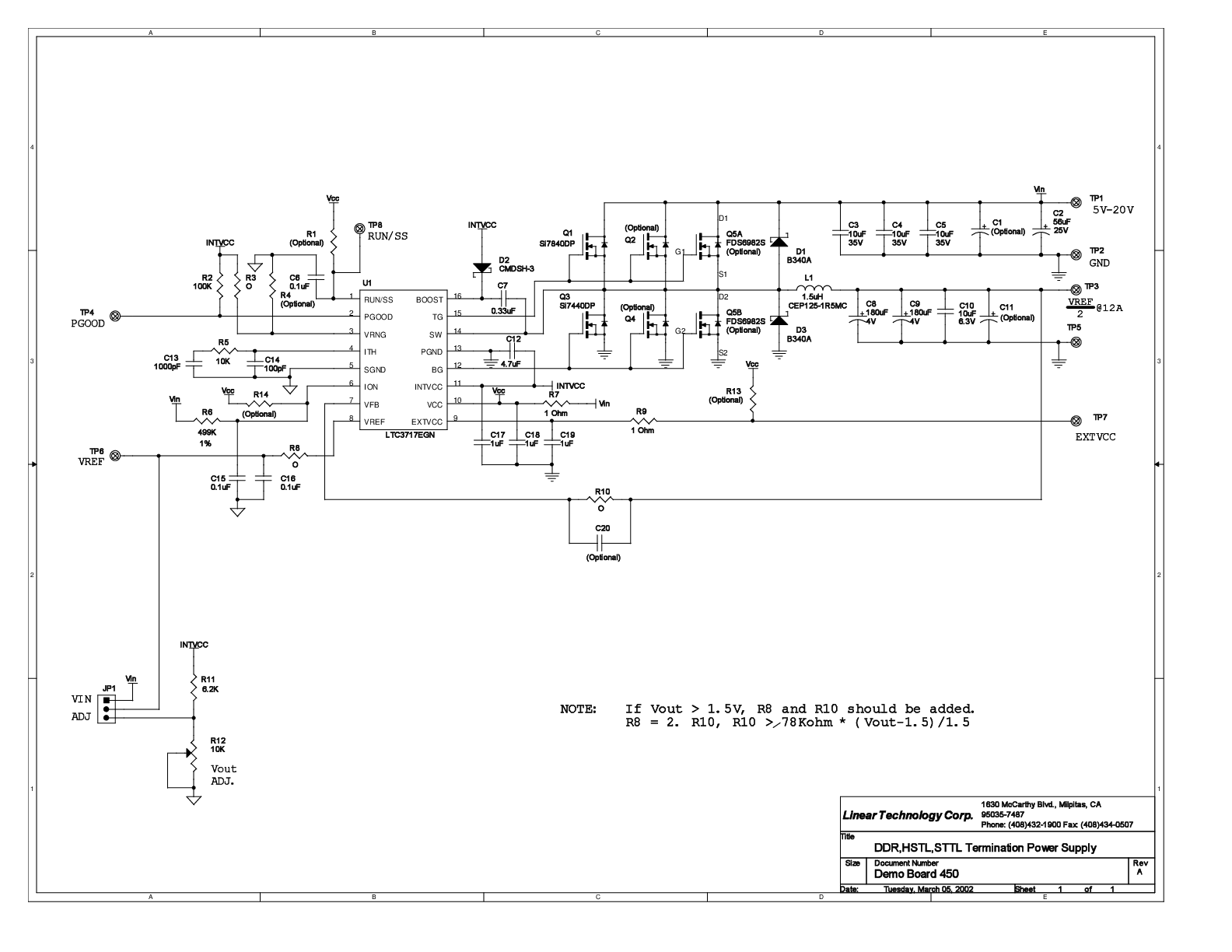

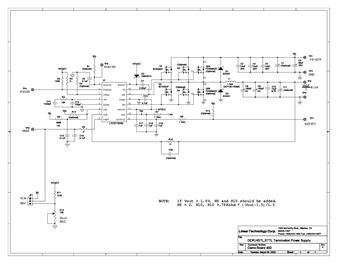

DC450A - Demo Manual9/24/2009PDF491K
-
High Efficiency DDR Termination Power Supplies Source and Sink More than 10 Amps3/1/2002 LT Journal
工具及仿真模型
LTspice中提供以下器件型号：
LTC3717
LTC3717-1
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3717EGN#PBF | 材料声明 | 质量和可靠性 | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC3717EGN#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead SSOP (Narrow 0.15 Inch) | |
| Wafer Fabrication Data | R384 Reliability Data |
