概览
优势和特点
- 从一个 2.9V 至 5.5V 单输入获得三路输出电源
- 降压型 DC/DC：1.2V 固定输出，可提供高达 400mA 的电流
- LDO1：2.8V 固定输出，可提供高达 150mA
- LDO2：1.8V 固定输出，可提供高达 150mA
- ±2.5% 基准准确度
- 2.25MHz 恒定频率操作
- 极少的外部元件数目
- 旨在实现卓越的电压和负载瞬态响应的电流模式操作
- 用于每个输出的内部软起动
- 可由单个使能引脚来完成全部三个输出的接通/关断
- 纤巧型 2mm x 2mm x 0.75mm DFN 封装
产品详情

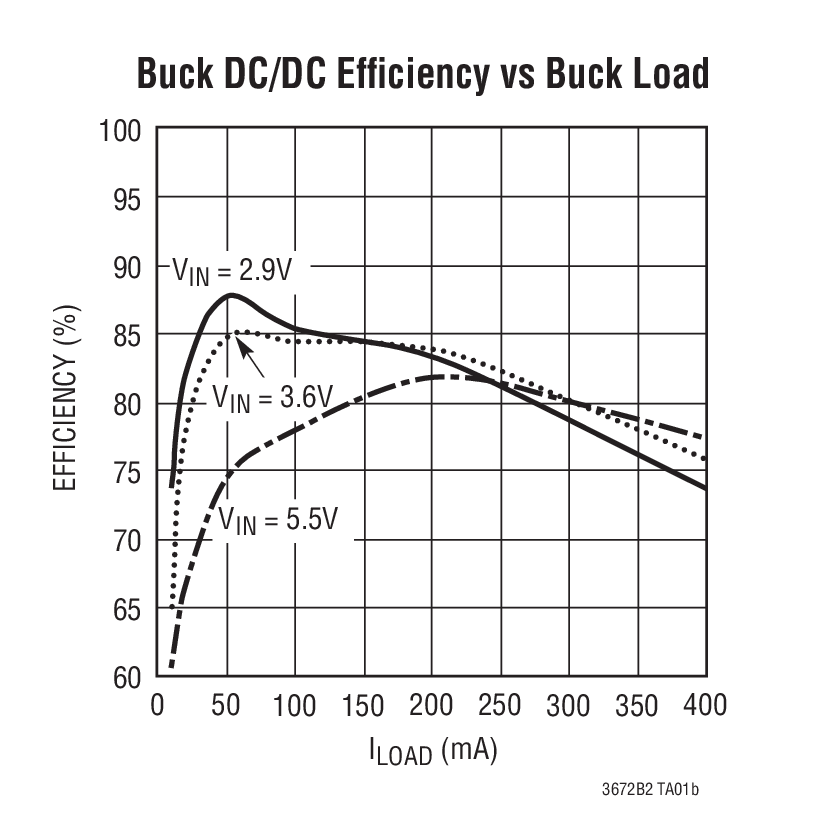

LTC®3672B-2 是一款三路电源，包括一个 400mA 同步降压型稳压器和两个 150mA 低压差线性稳压器 (LDO)。2.25MHz 恒定频率操作一直可以保持到负载非常轻的条件下。2.9V 至 5.5V 的输入电源范围特别适合于单节锂离子电池和锂聚合物电池供电型应用，以及从 3.3V 或 5V 电压轨为低电压 ASIC 供电。

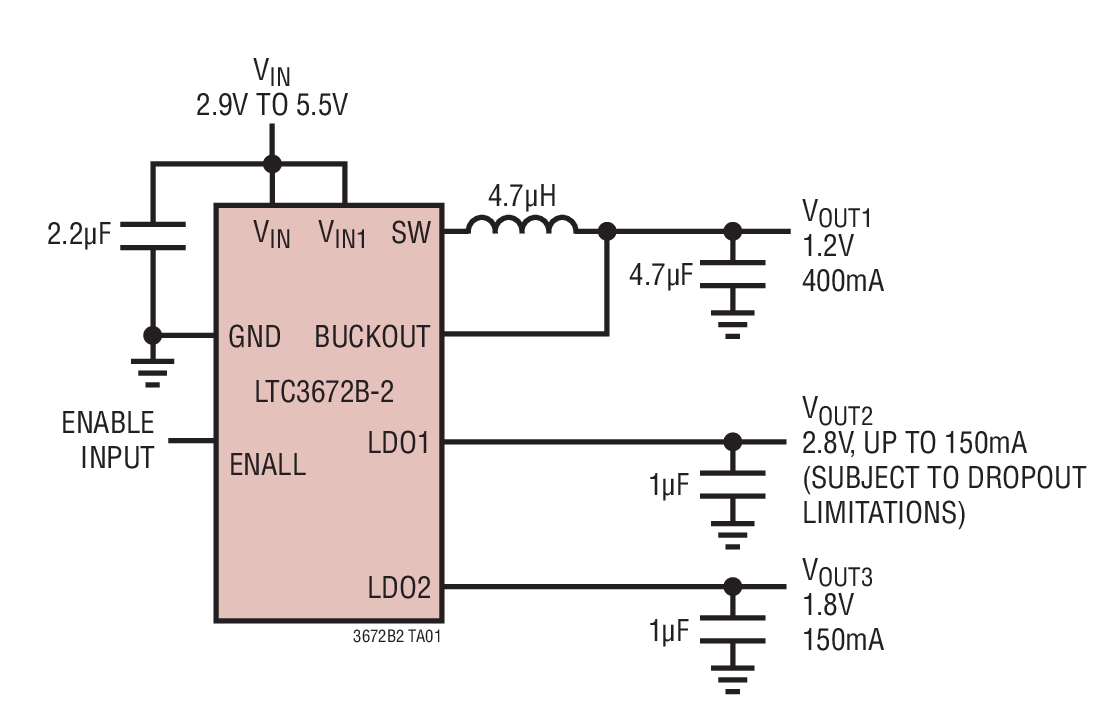

LTC3672B-2 在降压输出端上调节 1.2V，在 LDO1 输出端上调节 2.8V，并在 LDO2 输出端上调节 1.8V。外部元件数目极少 ── 单个电感器、一个输入电容器以及用于 3 个输出的输出电容器便是全部之所需。LTC3672B-2 内置控制环路补偿电路。

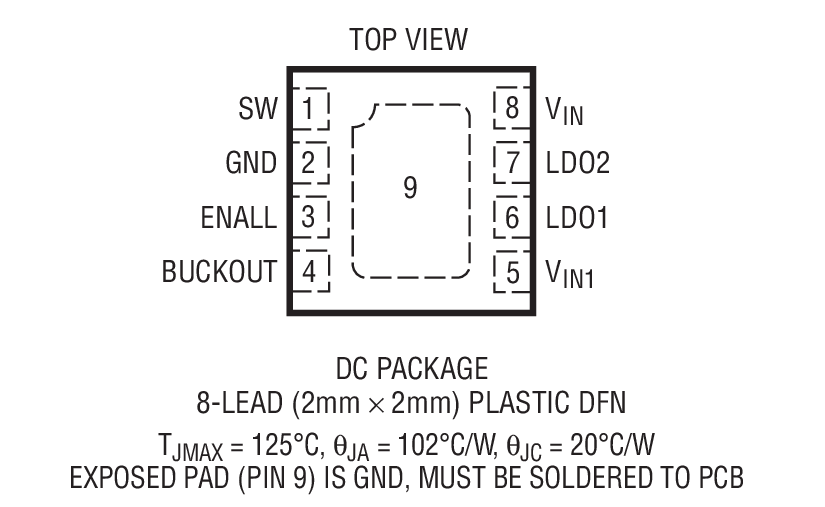

LTC3672B-2 采用 2mm x 2mm x 0.75mm 8 引脚 DFN 封装。
应用
- DMB 和 DVB-H 蜂窝电话
- 手持式产品 (PDA、PMP、GPS)
- 用于数字逻辑电路、I/O、FPGA、CPLD、ASIC、CPU 和 RF 芯片组的多电压电源
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

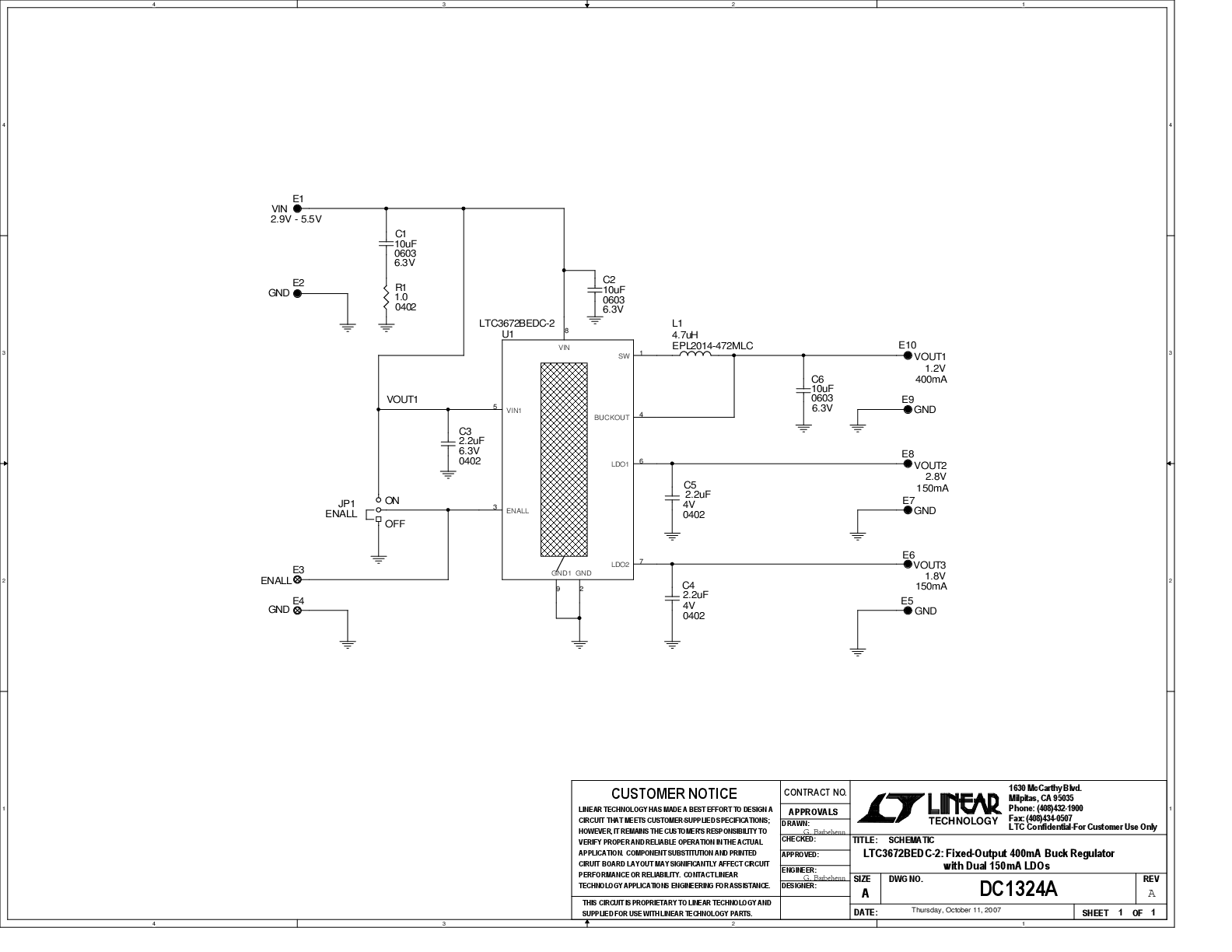

评估套件 (1)
