概览
优势和特点
- 从一个 2.9V 至 5.5V 单输入获得三路输出电源
- 降压型 DC/DC：1.8V 固定输出，可提供高达 400mA 的电流
- LDO1：1.2V 固定输出，可提供高达 150mA 的电流
- LDO2：2.8V 固定输出，可提供高达 150mA 的电流
- ±2.5% 基准准确度
- 2.25MHz 恒定频率操作
- 极少的外部元件数目
- 旨在获得卓越的电压和负载瞬态响应的电流模式操作
- 用于每个输出的内部软起动
- 可由单个使能引脚来完成全部三个输出的接通/关断
- 纤巧型 2mm x 2mm x 0.75mm DFN 封装
产品详情
LTC®3672B-1 是一款三路电源，由一个 400mA 同步降压型稳压器和两个 150mA 低压差线性稳压器 (LDO) 组成，其中的一个 LDO 可从降压输出来供电以改善效率。2.25MHz恒定频率操作一直可以保持到负载非常轻的条件下。2.9V 至5.5V 的输入电源范围尤其适合于单节锂离子电池和锂聚合物电池应用，以及从 3.3V 或 5V 电压轨为低电压 ASIC 供电。
LTC3672B-1 在降压输出端上调节 1.8V，在 LDO1 输出端上调节 1.2V，并在 LDO2 输出端上调节 2.8V。外部元件数目极少 —— 单个电感器、一个输入电容器、以及用于 3 个输出的输出电容器便是全部之所需。LTC3672B-1 内置控制环路补偿电路。

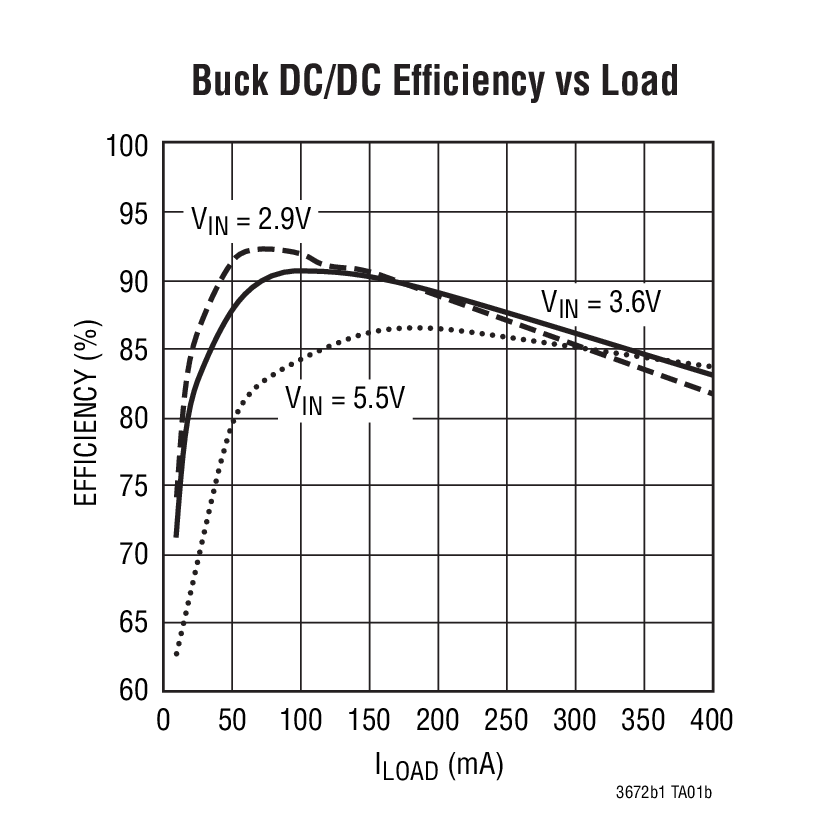

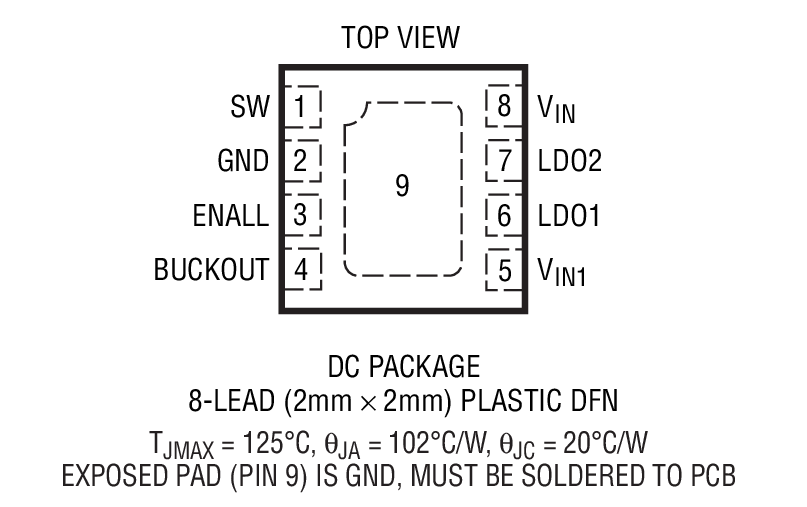

LTC3672B-1 采用 2mm x 2mm x 0.75mm 8 引脚 DFN 封装。
应用
- DMB (双频) 蜂窝电话
- 手持式产品 (PDA、PMP、GPS)
- 用于数字逻辑电路、I/O、FPGA、CPLD、ASIC、CPU 和 RF 芯片组的多电压电源
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R457 Reliability Data3/26/2018
工具及仿真模型
LTspice中提供以下器件型号：
LTC3672B-1
LTC3672B-2
配套产品推荐
LTC3672B-1 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3672BEDC-1#TRMPBF | 材料声明 | 质量和可靠性 | 8-Lead DFN (2mm x 2mm w/ EP) | |
| LTC3672BEDC-1#TRPBF | 材料声明 | 质量和可靠性 | 8-Lead DFN (2mm x 2mm w/ EP) | |
| Wafer Fabrication Data | R457 Reliability Data |
