概览

优势和特点

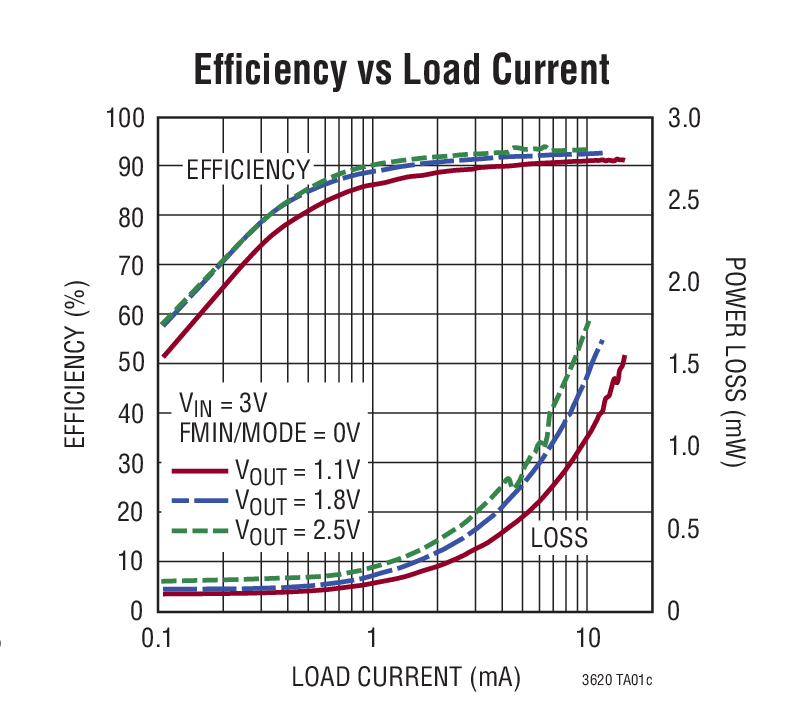

  • 高效率:达 95%
  • 最大电流输出:15mA
  • 具内部 50kHz 默认频率的外部可编程频率箝位最大限度地降低了音频噪声
  • 18μA IQ 电流
  • 2.9V 至 5.5V 输入电压范围
  • 低电池电量检测
  • 0.6V 基准允许低输出电压
  • 停机模式吸收 <1μA 的电源电流
  • 2.8V 欠压闭锁
  • 独特的低噪声控制架构
  • 内部功率 MOSFET
  • 无需肖特基二极管
  • 内部软起动

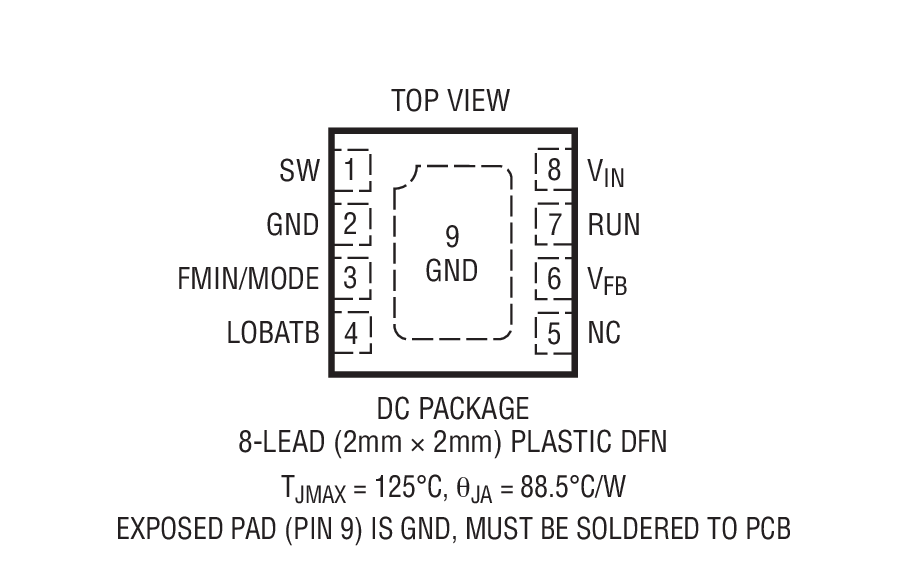

  • 纤巧型 2mm x 2mm 8 引脚 DFN 封装



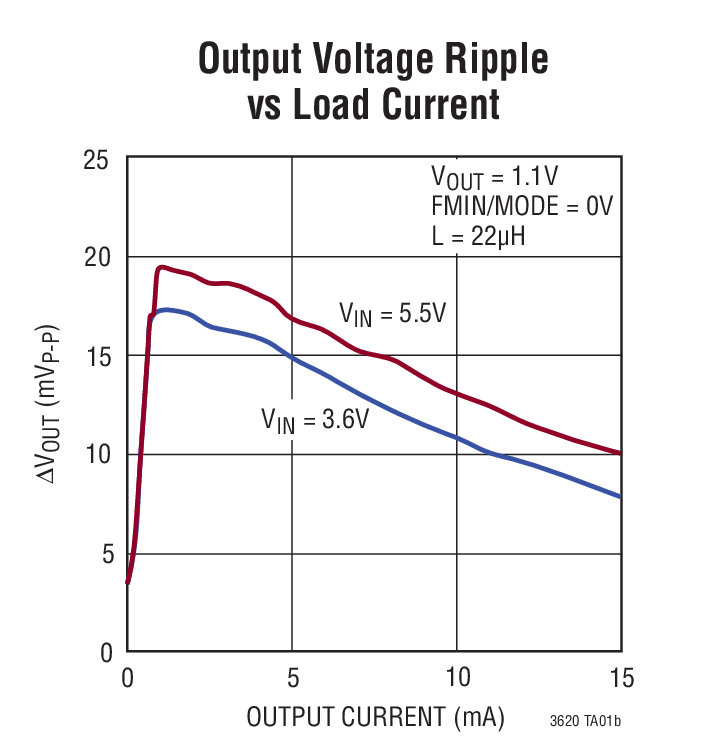

产品详情

LTC®3620 是一款高效率、同步降压型稳压器,适合于那些采用单节锂离子电池供电的非常低功率、非常小占板面积应用。

内部同步开关提升了效率,并免除了增设外部肖特基二极管的需要。利用 0.6V 反馈基准电压可以很容易地对低输出电压提供支持。LTC3620-1 选项在内部进行编程,以提供一个 1.1V 输出。

LTC3620 采用了一种独特的可变频率架构,旨在最大限度地减少功耗并实现高效率。开关频率与负载电流成比例,而且,一个内部频率箝位电路在轻负载条件下强制采用一个最小开关频率,尽量降低音频范围内的噪声。用户可以通过在 FMIN/MODE 引脚上使用一个外部时钟来设置该箝位电路的频率。

当输入电压降至 3V 以下时,电池状态输出 (LOBATB) 将发出指示信号。为了有助于避免电池受损,一个欠压闭锁 (UVLO) 电路将在输入电压降至 2.8V 以下时关断该器件。

LTC3620 采用一种扁平的 2mm x 2mm 8 引脚 DFN 封装。




应用

  • 助听器
  • 无线头戴式耳机
  • 锂离子电池应用
  • 替换钮扣电池



产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

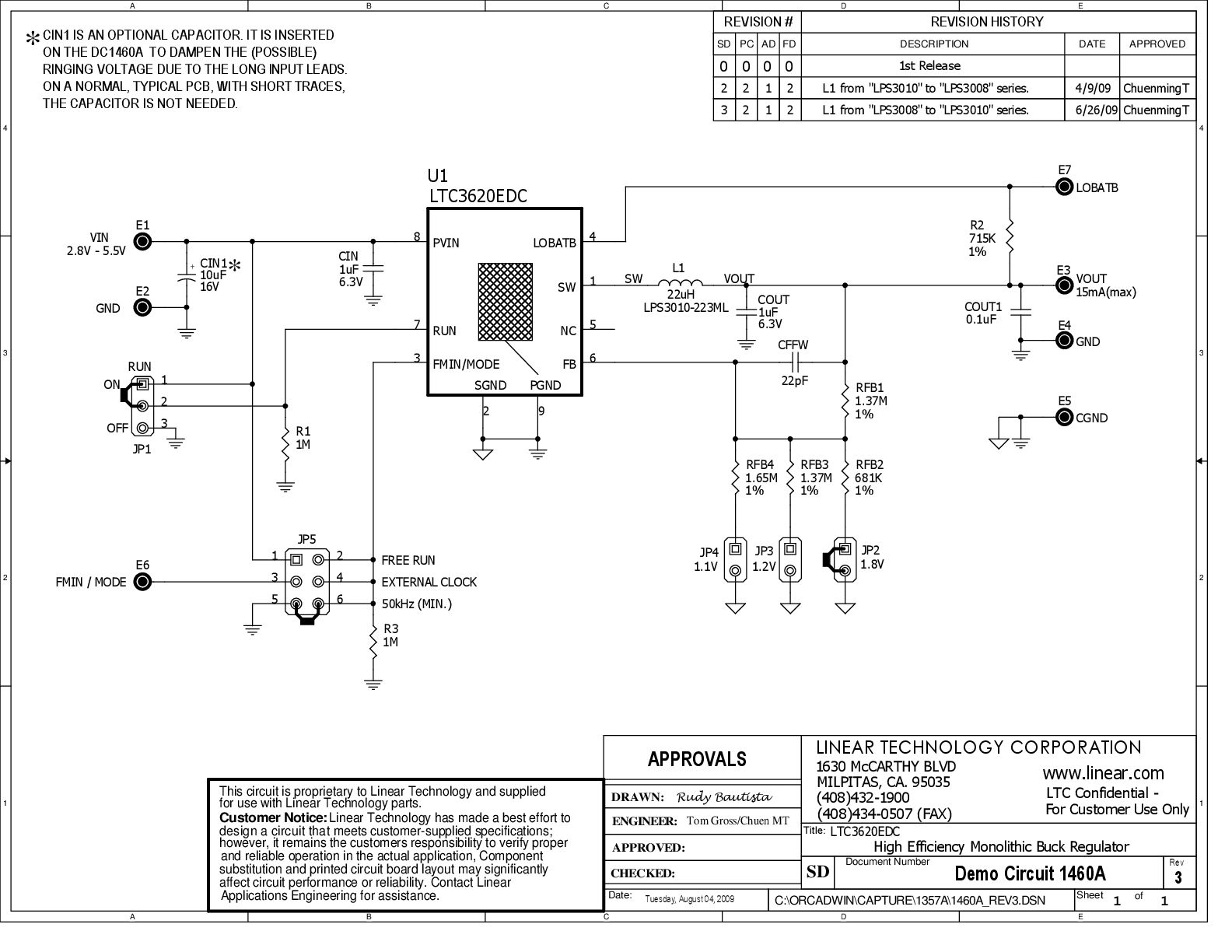

评估套件 (1)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

To launch ready-to-run LTspice demonstration circuits for this part:

Step 1: Download and install LTspice on your computer.

Step 2: Click on the link in the section below to download a demonstration circuit.

Step 3: If LTspice does not automatically open after clicking the link below, you can instead run the simulation by right clicking on the link and selecting “Save Target As.” After saving the file to your computer, start LTspice and open the demonstration circuit by selecting ‘Open’ from the ‘File’ menu.

LTspice

Models for the following parts are available in LTspice:

LTC3620
LTC3620-1
