概览
优势和特点
- 可编程平均输入电流限制：±5% 准确度
- 双通道降压输出：效率高达 96%
- 在轻负载条件下执行低噪声脉冲跳跃操作
- 输入电压范围：2.5V 至 5.5V
- 输出电压范围：0.6V 至 5V
- 2.25MHz 恒定频率操作
- 用于每个通道的电源良好输出电压监视器
- 低压差操作：100% 占空比
- 用于每个通道的独立内部软起动
- 旨在获得卓越的电压和负载瞬态响应性能的电流模式操作
- ±2% 输出电压准确度
- 短路保护功能
- 停机电流 ≤ 1μA
- 采用小外形的耐热性能增强型 10 引脚 MS 和 3mm x 3mm DFN 封装
产品详情
LTC®3619B 是一款双通道、单片式、同步降压型稳压器，采用一种恒定频率电流模式架构。
该器件的输入电源电压范围为 2.5V 至 5.5V，因而使其成为锂离子电池和 USB 供电型应用的理想选择。100% 占空比能力提供了低压差操作，从而延长了电池供电式系统中的运行时间。利用 0.6V 的反馈基准电压对低输出电压提供了支持。通道 1 和通道 2 能够分别提供 400mA 和 800mA 的输出电流。
LTC3619B 的可编程平均输入电流限值非常适合于 USB 应用以及负载点电源，因为 LTC3619B 受限的输入电流仍将允许其输出输送高峰值负载电流，而不会导致输入电源崩溃。当两个通道的电流之和超过了输入电流限值时，通道 2 将被限流，而通道 1 则保持调节状态。该器件的工作频率在内部设定为 2.25MHz，因而允许使用小的表面贴装型电感器。内部软起动功能可在启动期间减小浪涌电流。LTC3619B 采用小外形 MSOP 和 3mm x 3mm DFN 封装。LTC3619B 还具有一款低静态电流、高效率突发模式 (Burst Mode®) 版本 — LTC3619。
应用
- 高峰值负载电流应用
- USB 供电型设备
- 超级电容器充电
- 无线电发送器和其他手持式设备
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

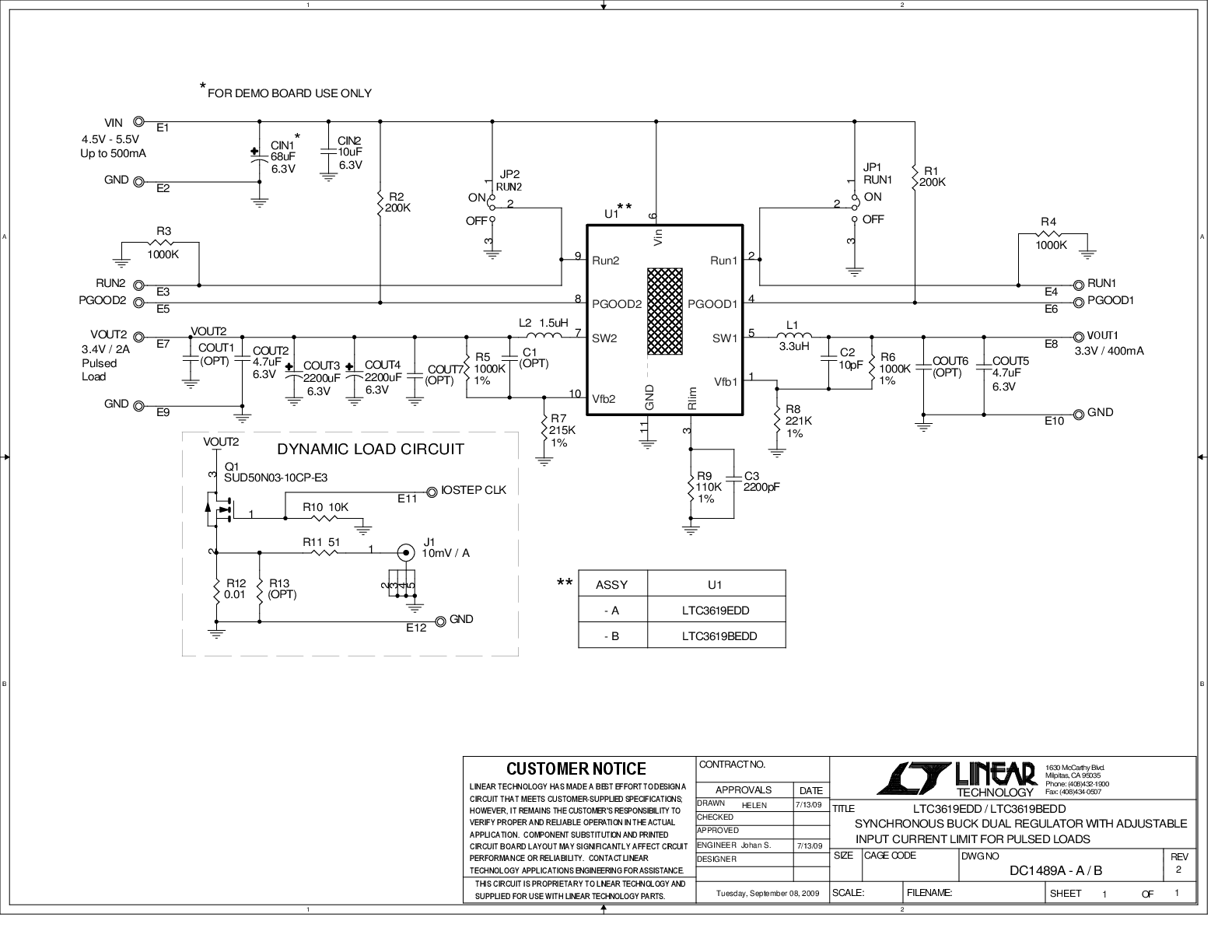

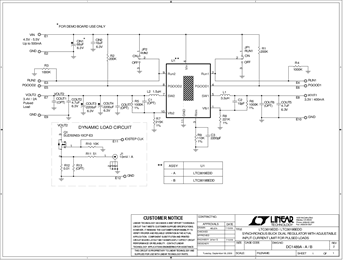

评估套件 (1)
参考资料
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTC3619
LTC3619B
配套产品推荐
LTC3619B 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3619BEDD#PBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC3619BEDD#TRPBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC3619BEMSE#PBF | 材料声明 | 质量和可靠性 | 10-Lead MSOP w/ EP | |
| LTC3619BEMSE#TRPBF | 材料声明 | 质量和可靠性 | 10-Lead MSOP w/ EP | |
| LTC3619BIDD#PBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC3619BIDD#TRPBF | 材料声明 | 质量和可靠性 | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC3619BIMSE#PBF | 材料声明 | 质量和可靠性 | 10-Lead MSOP w/ EP | |
| LTC3619BIMSE#TRPBF | 材料声明 | 质量和可靠性 | 10-Lead MSOP w/ EP | |
| Wafer Fabrication Data | R457 Reliability Data |
