概览

优势和特点

  • 可编程平均输入电流限制:±5% 准确度
  • 双通道降压输出:效率高达 96%
  • 低纹波 (<25mVP-P) 突发模式 (Burst Mode®) 操作:IQ = 50μA
  • 输入电压范围:2.5V 至 5.5V
  • 输出电压范围:0.6V 至 5V
  • 2.25MHz 恒定频率操作
  • 用于每个通道的电源良好输出电压监视器
  • 低压差操作:100% 占空比
  • 用于每个通道的独立内部软起动
  • 旨在获得卓越的电压和负载瞬态响应性能的电流模式操作
  • ±2% 输出电压准确度
  • 短路保护功能
  • 停机电流 ≤ 1μA

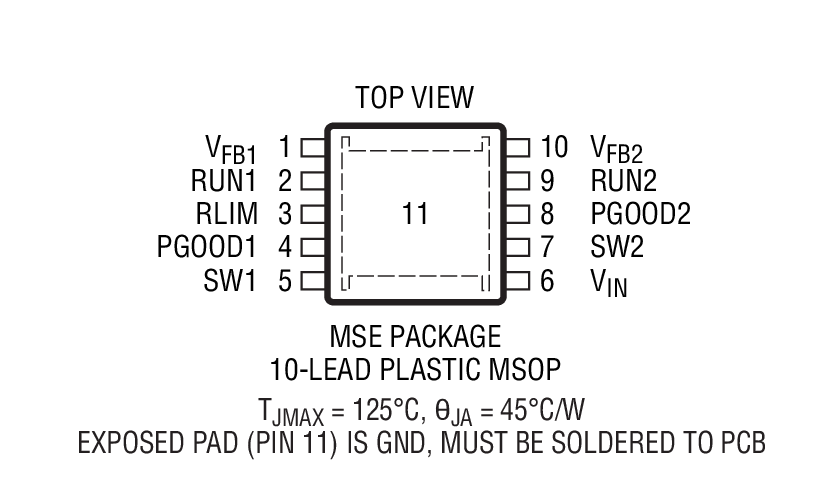

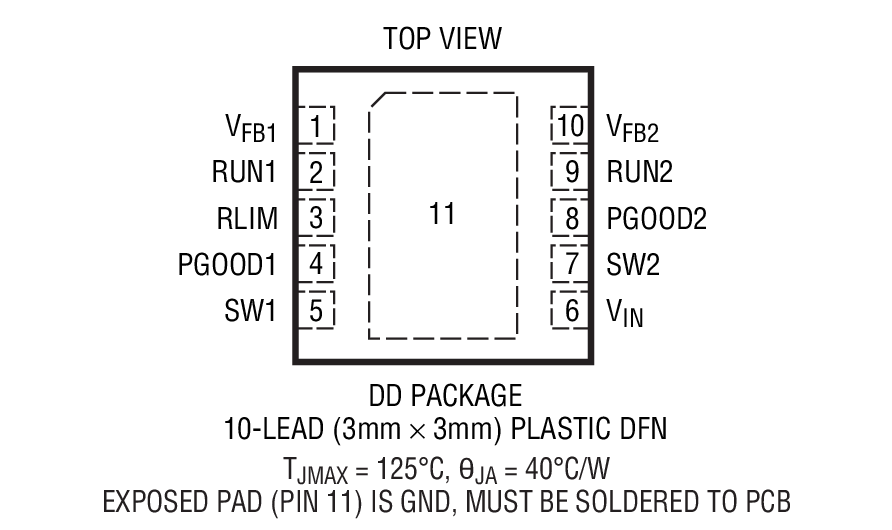

  • 采用小外形的耐热性能增强型 10 引脚 MSOP 和 3mm x 3mm DFN 封装



产品详情

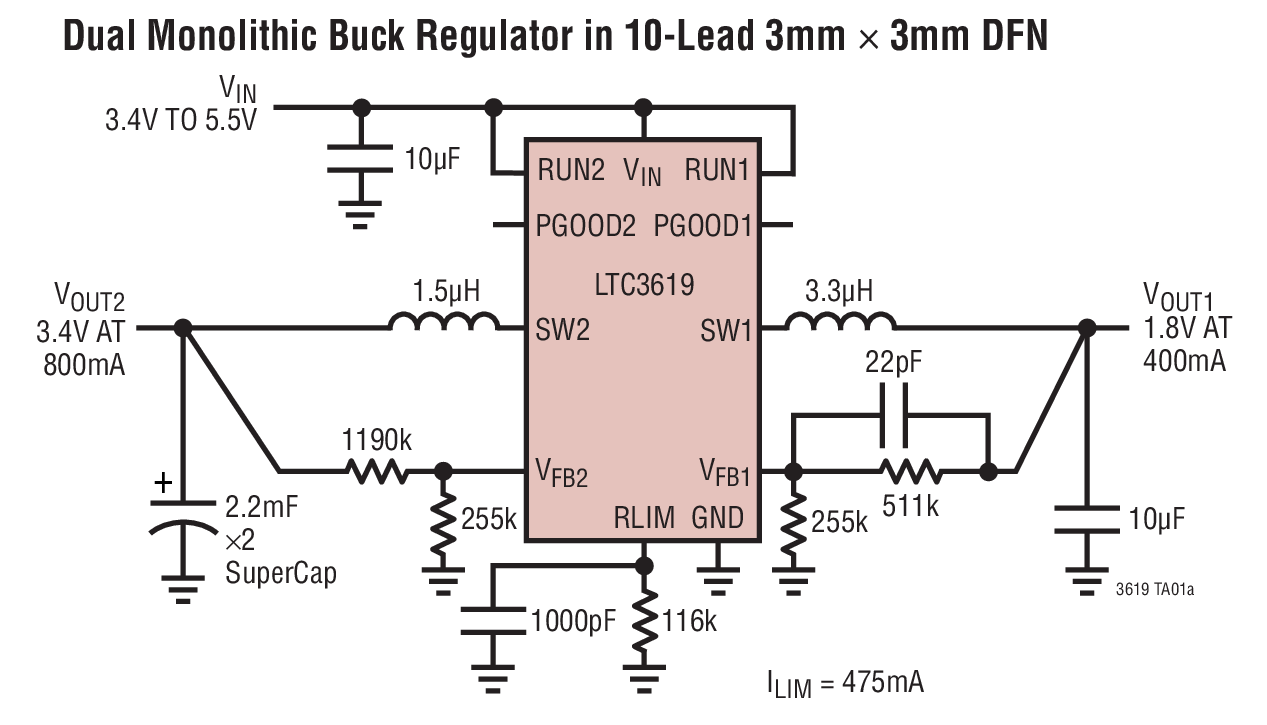

LTC®3619 是一款双通道、单片式、同步降压型稳压器,采用一种恒定频率电流模式架构。

该器件的输入电源电压范围为 2.5V 至 5.5V,因而使其成为锂离子电池和 USB 供电型应用的理想选择。100% 占空比能力提供了低压差操作,从而延长了电池供电式系统中的运行时间。利用 0.6V 的反馈基准电压对低输出电压提供了支持。通道 1 和通道 2 能够分别提供 400mA 和 800mA 输出电流。

LTC3619 的可编程平均输入电流限制非常适合于 USB 应用以及负载点电源,因为 LTC3619 受限的输入电流仍将允许其输出输送高峰值负载电流,而不会导致输入电源崩溃。当两个通道的电流之和超过了输入电流限值时,通道 2 将被限流,而通道 1 则保持调节状态。该器件的工作频率在内部设定为 2.25MHz,因而允许使用小的表面贴装型电感器。内部软起动功能可在启动期间减小浪涌电流。LTC3619 采用小外形 MSOP 和 3mm x 3mm DFN 封装,它还具有一款低噪声、高效率脉冲跳跃模式版本 — LTC3619B。




应用

  • 高峰值负载电流应用
  • USB供电型设备
  • 超级电容器充电
  • 无线电发送器和其他手持式设备



产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

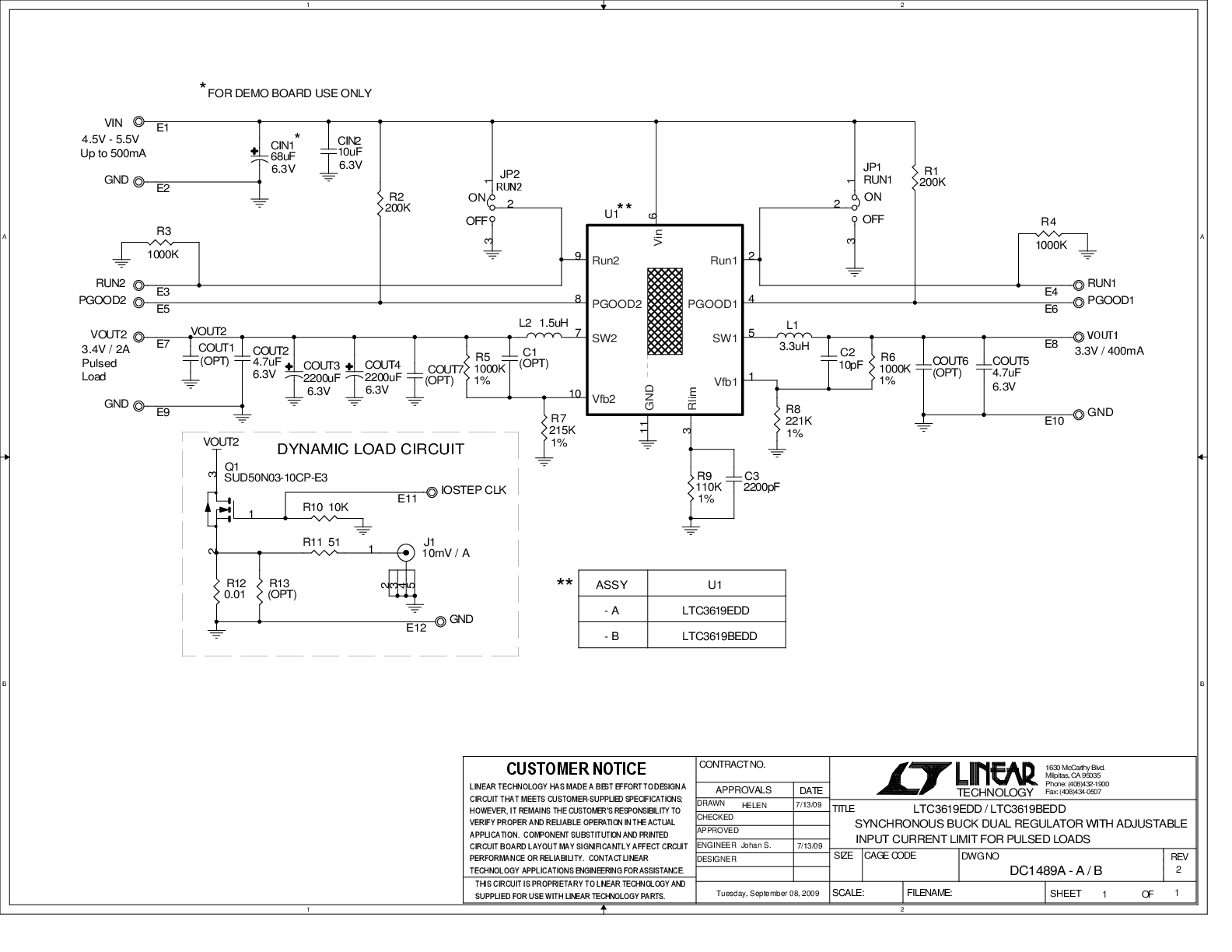

评估套件 (1)

工具及仿真模型

LTspice

LTspice® is a powerful, fast and free simulation software, schematic capture and waveform viewer with enhancements and models for improving the simulation of analog circuits.

LTspice

Models for the following parts are available in LTspice:

LTC3619
LTC3619B
