LTC3576

具 USB On-the-Go + 三通道降压型 DC/DC 的开关电源管理器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 具 Bat-Track 自适应输出控制功能的双向开关稳压器提供了高效充电和一个用于 USB On-the-Go 的 5V 输出
  • 外部高电压降压型开关稳压器的 Bat-Track 控制
  • 过压保护电路可保护器件免受损坏
  • 可在使用电量耗尽的电池情况下实现“即时接通”操作
  • 具 I2C 可调输出的三通道降压型开关稳压器 (1A/400mA/400mA IOUT)
  • 180mΩ 内部理想二极管 + 外部理想二极管控制器在电池模式中给负载供电
  • 锂离子/锂聚合物电池充电器 (1.5A 最大充电电流 ICHG)
  • 电池浮动电压:4.2V (LTC3576),4.1V (LTC3576-1)
  • 紧凑型 (4mm x 6mm x 0.75mm) 38 引脚 QFN 封装



更多细节
show more Icon

LTC®3576/LTC3576-1 是面向锂离子/锂聚合物电池应用的高集成度电源管理和电池充电器 IC。这两款器件均包括一个具自动负载优先级处理功能的高效率、双向开关 PowerPath 管理器、一个电池充电器、一个理想二极管、一个用于外部高电压开关稳压器的控制器和三个具 I2C 可调输出电压的通用降压型开关稳压器。内部开关稳压器可自动地限制输入电流 (以兼容 USB 规格),而且当从电池供电时还能够产生适合于 USB On-the-Go 应用的 5V/500mA。USB 和外部开关稳压器电源通路均执行 Bat-Track 优化型充电操作,旨在从高达 38V 的电源来为应用电路提供较大的功率。一个过压保护电路负责保护 LTC3576/LTC3576-1 免遭由于 VBUS 或 WALL 引脚上高电压所造成的损坏 (仅采用两个外部元件便能完成此项任务)。LTC3576/ LTC3576-1 采用扁平的 38 引脚 (4mm x 6mm x 0.75mm) QFN 封装。




应用

  • 基于 HDD 的媒体播放器
  • GPS、PDA、数码相机、智能手机
  • 与汽车的电气规范相兼容的便携式电子产品



产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3576EUFE#PBF
  • HTML
  • HTML
LTC3576EUFE#TRPBF
  • HTML
  • HTML
LTC3576EUFE-1#PBF
  • HTML
  • HTML
LTC3576EUFE-1#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 2

reference details image

DC1334A

LTC3576EUFE Demo Board | Switching Power Manager with USB On-the-Go, Triple Step-Down DC/DC (1A, 0.4A, 0.4A)

zoom

DC1334A

LTC3576EUFE Demo Board | Switching Power Manager with USB On-the-Go, Triple Step-Down DC/DC (1A, 0.4A, 0.4A)

LTC3576EUFE Demo Board | Switching Power Manager with USB On-the-Go, Triple Step-Down DC/DC (1A, 0.4A, 0.4A)

产品详情

Demonstration Circuit DC1334A is a switching power manager that features a high-efficiency bidirectional PowerPath switching regulator for USB On-the-Go, a controller for an external high voltage step-down switching regulator, a 1A battery charger (4.2V VFLOAT), an ideal diode, an always-on LDO, an overvoltage protection circuit and three general purpose synchronous step-down switching regulators. The three DC/DC converters provide 1.9V to 3.6V @ 400mA, 1.8V to 3.4V @ 400mA and 1V to 1.8V @ 1A.


The DC1334A Demo Circuit can be controlled from a software GUI. Most of the features of the LTC3576EUFE are only accessible via its I2C port.



reference details image

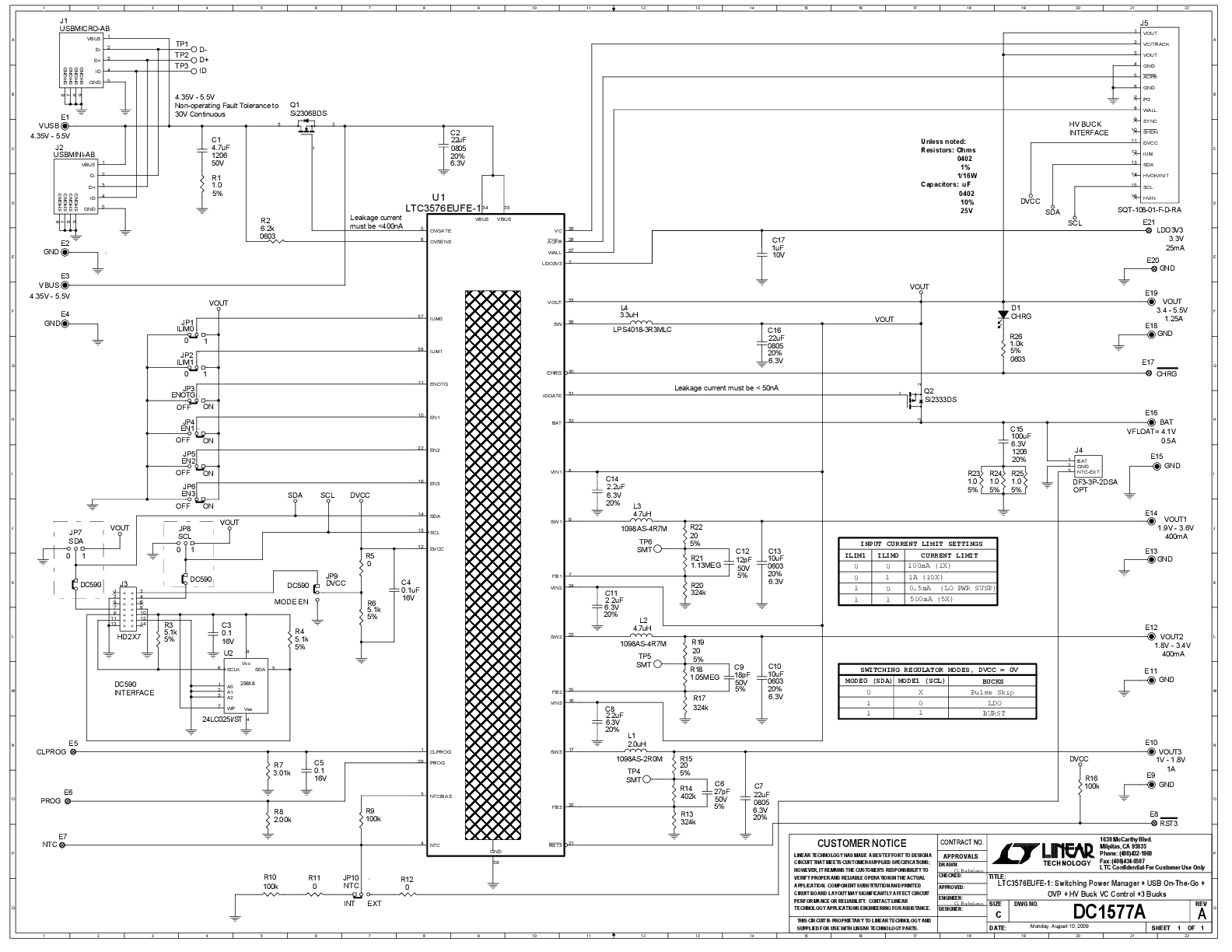

DC1577A

LTC3576EUFE-1 Demo Board | Switching Power Manager with USB On-the-Go, Triple Step-Down DC/DC (1A, 0.4A, 0.4A)

zoom

DC1577A

LTC3576EUFE-1 Demo Board | Switching Power Manager with USB On-the-Go, Triple Step-Down DC/DC (1A, 0.4A, 0.4A)

LTC3576EUFE-1 Demo Board | Switching Power Manager with USB On-the-Go, Triple Step-Down DC/DC (1A, 0.4A, 0.4A)

产品详情

Demonstration Circuit DC1577A is a switching power manager that features a high-efficiency bidirectional PowerPath switching regulator for USB On-the-Go, a controller for an external high voltage step-down switching regulator, a 1A battery charger (4.1V VFLOAT), an ideal diode, an always-on LDO, an overvoltage protection circuit and three general purpose synchronous step-down switching regulators. The three DC/DC converters provide 1.9V to 3.6V @ 400mA, 1.8V to 3.4V @ 400mA and 1V to 1.8V @ 1A.


The DC1577A Demo Circuit can be controlled from a software GUI. Most of the features of the LTC3576EUFE-1 are only accessible via its I2C port.
