概览
优势和特点
- 高效率升压型 DC/DC 转换器和 LDO
升压 - VIN：0.68V 至 5V，VOUT：1.5V 至 5.25V
- IOUT：100mA (在 3.3V)，VIN > 0.8V
- 2.2MHz 固定频率操作
- 具输出断接功能的同步整流器
- 突发模式 (Burst Mode®) 操作 (可利用引脚来选择)
线性 LDO 稳压器 - VIN：1.8V 至 5.5V，VOUT：0.6V 至 5.5，IOUT：100mA
- 100mV 压差电压 (在 50mA)
- 24dB 纹波抑制 (在 fSW)
结合 - 电源良好指示器
- 低电池电量比较器
- 30μA IQ
- 扁平 3mm x 3mm x 0.75mm 封装
产品详情
LTC®3537 把一个高效率、2.2MHz 升压型 DC/DC 转换器与一个独立的 100mA 低压差稳压器 (LDO) 组合在一起。升压转换器从一个低至 0.68V 的输入电压起动，并包含一个内部 0.4Ω 开关和一个 0.6Ω 同步整流器 (当在停机模式中被停用时，它将与输出断接)。
2.2MHz 的开关频率允许使用纤巧、扁平的电感器和陶瓷电容器，因而较大限度地缩小了解决方案的占板面积。电流模式 PWM 设计在内部进行补偿，从而减少了外部组件的数目。在检测到轻负载电流之前，该器件将保持固定频率开关操作，随后即执行突发模式操作以实现效率的更大化。如欲执行低噪声操作，则可停用突发模式操作。抗振铃电路通过在断续操作模式中对电感器进行阻尼来降低 EMI。其他的特点包括低停机电流 (低于 1μA) 和热过载保护。
集成 LDO 稳压器提供了一个具非常低噪声的可编程、低压差电源。
应用
- 无线传声器
- 便携式医疗仪器
- 噪声消除 / 便携头戴式耳机
- RF 和音频功率
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

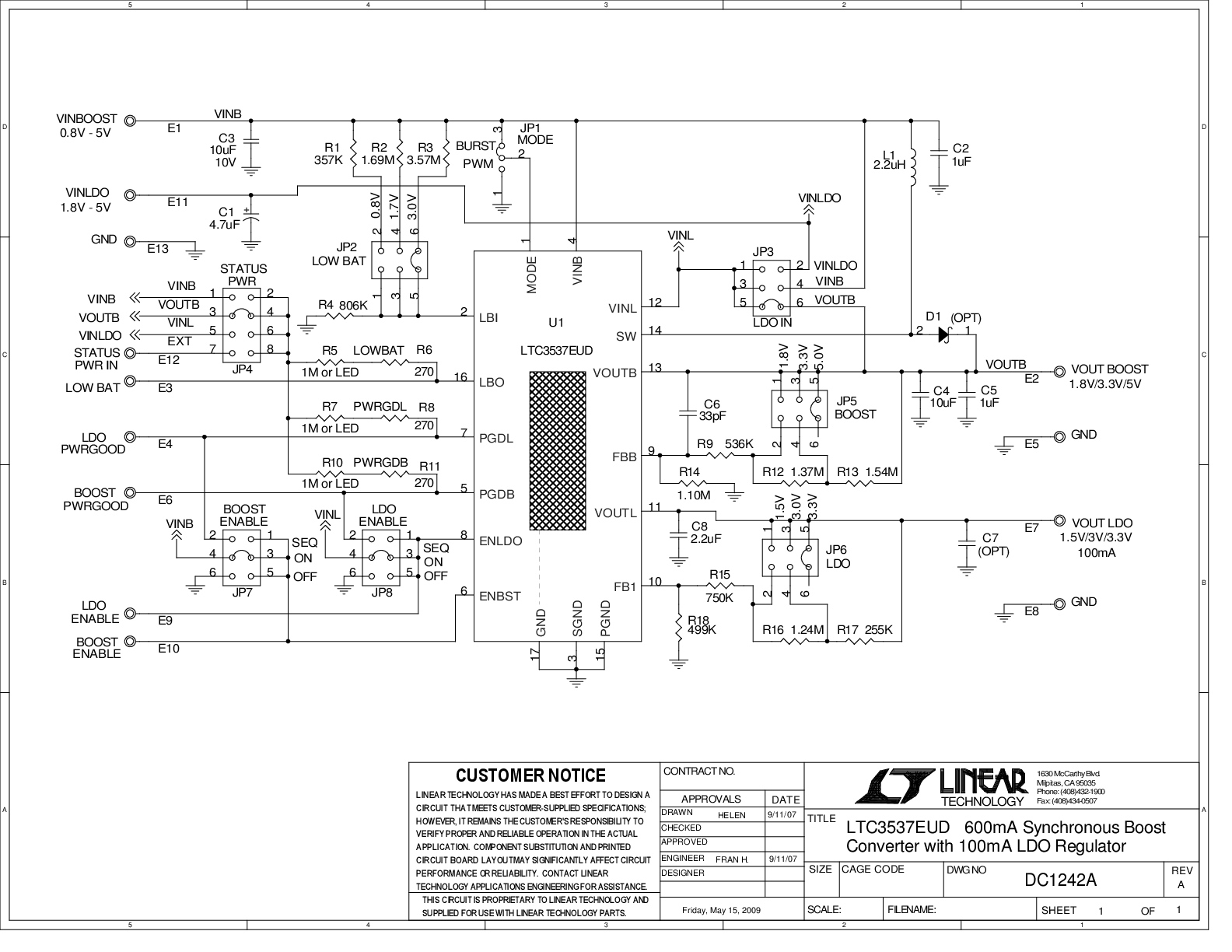

评估套件 (1)
参考资料
工具及仿真模型
LTspice中提供以下器件型号：
LTC3537
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3537EUD#PBF | 材料声明 | 质量和可靠性 | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| LTC3537EUD#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data | R415 Reliability Data |
