概览
优势和特点
- 具有两个独立的升压型转换器
- 每个通道能从单节碱性/镍氢 (NiMH) 电池提供 3.3V/100mA 或从两节电池提供 3.3V/200mA 输出
- VIN 启动电压：680mV
- 1.5V 至 5.25V VOUT 范围
- 效率高达 94%
- 输出断接功能
- 1MHz 固定频率操作
- 可在 VIN > VOUT 的条件下运作
- 集成软起动功能
- 具内部补偿的电流模式控制
- 突发模式 (Burst Mode®) 操作 (每个通道的 IQ 为 9μA)
- 内部同步整流器
- 逻辑电路控制的停机功能 (IQ < 1μA)
- 抗振铃控制
- 扁平 (3mm x 3mm x 0.75mm) 12 引脚 DFN 封装
产品详情
LTC®3535 是一款双通道、同步、固定频率升压型 DC/DC 转换器，具有输出断接功能。由于采用了一个 680mV 的启动电压，而且一旦起动便可在低至 500mV 的电压条件下运作，因而在使用单个 AA / AAA 电池供电的产品中延长了电池的使用寿命。
1MHz 的开关频率允许使用纤巧、扁平的电感器和陶瓷电容器，从而较大限度地缩减了解决方案的占板面积。电流模式 PWM 设计在内部进行补偿，因此减少了外部组件的数目。LTC3535 在轻负载条件下执行突发模式操作，因而使其能够在一个很宽的负载范围内保持高效率。抗振铃电路通过在不连续操作模式中对电感器进行阻尼来降低 EMI。其他特点包括 <1μA 的低停机电流和热停机功能。
LTC3535 内置于一个 3mm x 3mm x 0.75mm DFN 封装之中。
应用
- 医疗仪器
- 除噪型双耳式耳机
- 无线鼠标
- 蓝牙头戴式耳机
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (1)
参考资料
-
R415 Reliability Data3/23/2018PDF25 K
-

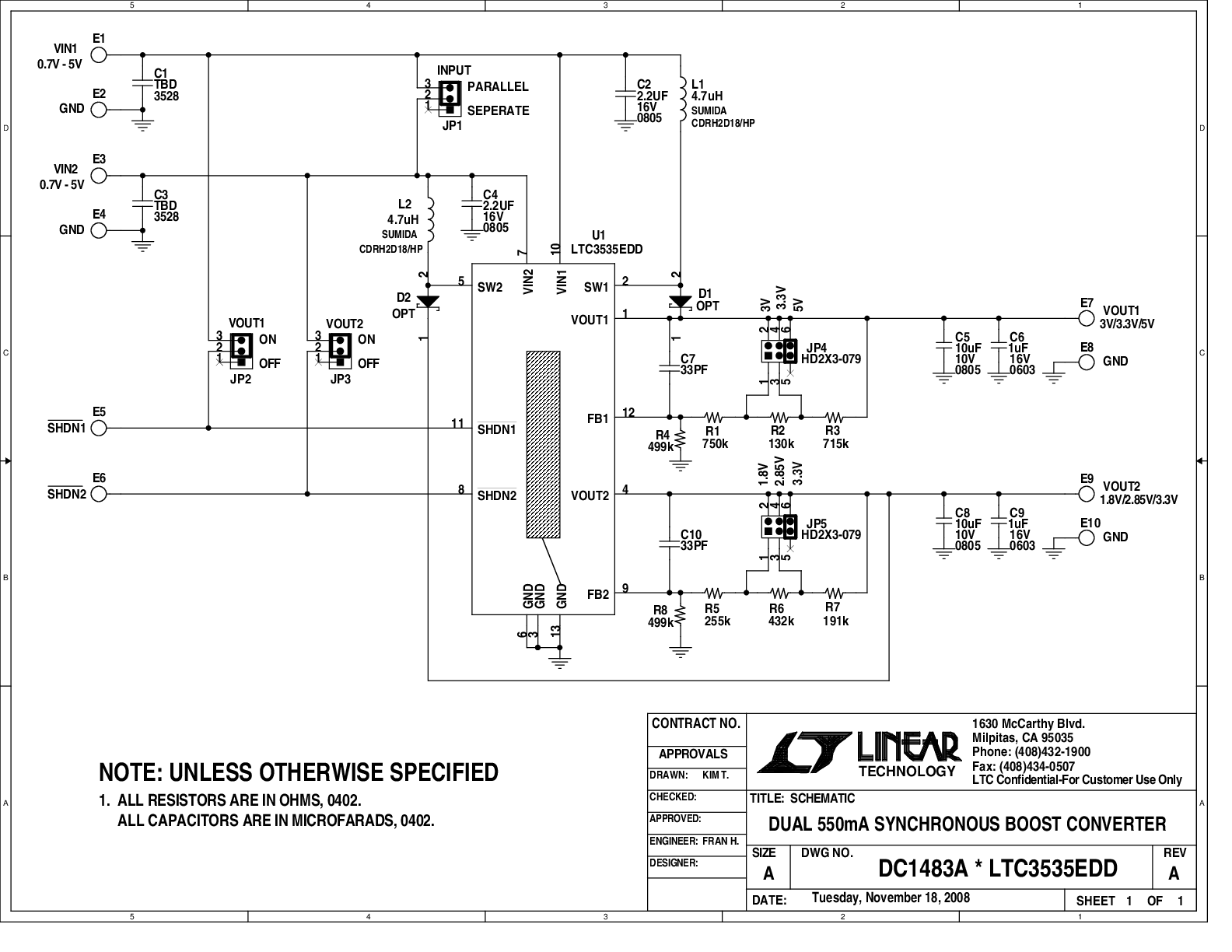

DC1483A - Demo Manual2/9/2010PDF629K
-
Practical Ambient Energy Harvesting for WSNs4/5/2017PDF1M
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTC3535
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3535EDD#PBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (3mm x 3mm w/ EP) | |
| LTC3535EDD#TRPBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (3mm x 3mm w/ EP) | |
| Wafer Fabrication Data | R415 Reliability Data |
