LTC3531

200mA 降压-升压型同步 DC/DC 转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
产品模型 10
特性
  • 可由高于、低于或等于输出电压的输入电压获得稳压输出
  • 单个电感器
  • 效率高达 90%
  • VIN 范围:1.8V 至 5.5V
  • 可由 3.6V 输入获得 3.3VOUT / 200mA
  • 可由 2.5V 输入获得 3VOUT / 125mA
  • 固定 VOUT 版本 (TSOT、DFN 封装):3.3V、3V
  • 可调 VOUT 版本 (DFN 封装):2V 至 5V
  • 突发模式 (Burst Mode®) 操作,无外部补偿
  • 超低静态电流:16uA,停机电流 < 1µA
  • 只需 3 个外部组件 (固定电压版本)
  • 短路保护
  • 停机模式中的输出断接
  • 采用 6 引脚 ThinSOT 和 3mm x 3mm DFN 封装
更多细节
show more Icon

LTC®3531/LTC3531-3.3/LTC3531-3 是同步降压-升压型 DC/DC 转换器,它们能在输入电压高于、低于或等于输出电压的条件下运作。该 IC 所采用的拓扑结构可通过所有操作模式提供一个连续转换,从而使得该产品成为单节锂离子电池和多节碱性电池或镍电流应用的理想选择。该转换器可工作于突发模式,并较大限度地缩减了解决方案的占板面积和组件数目,并在一个宽负载电流范围内提供了高转换效率。

这些器件包括两个 0.5Ω 的 N 沟道 MOSFET 开关和两个 P 沟道开关 (0.5Ω、0.8Ω)。静态电流通常为 16µA,从而使其成为电池供电型应用的理想之选。其它特点包括:< 1µA 的停机电流、电流限制、热停机和输出断接功能。这些器件采用 6 引脚 ThinSOT 封装 (固定电压版本) 或 3mm x 3mm DFN 封装 (固定和可调电压版本)。


应用

  • 手持式仪器
  • MP3 播放机
  • 手持式计算机
  • PDA / GPS
产品模型 10

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3531EDD#PBF
  • HTML
  • HTML
LTC3531EDD#TRPBF
  • HTML
  • HTML
LTC3531EDD-3#PBF
  • HTML
  • HTML
LTC3531EDD-3#TRPBF
  • HTML
  • HTML
LTC3531EDD-3.3#PBF
  • HTML
  • HTML
LTC3531EDD-3.3#TRPBF
  • HTML
  • HTML
LTC3531ES6-3#TRMPBF
  • HTML
  • HTML
LTC3531ES6-3#TRPBF
  • HTML
  • HTML
LTC3531ES6-3.3#TRMPBF
  • HTML
  • HTML
LTC3531ES6-3.3#TRPBF
  • HTML
  • HTML
软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

DC877A

LTC3531ES6-3.3 | 200mA降压-升压同步转换器

zoom

DC877A

LTC3531ES6-3.3 | 200mA降压-升压同步转换器

LTC3531ES6-3.3 | 200mA降压-升压同步转换器

产品详情

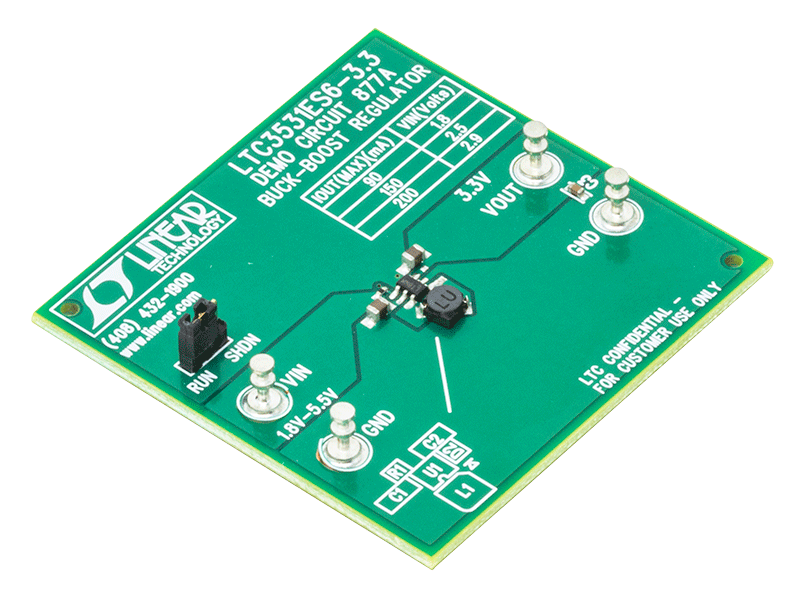

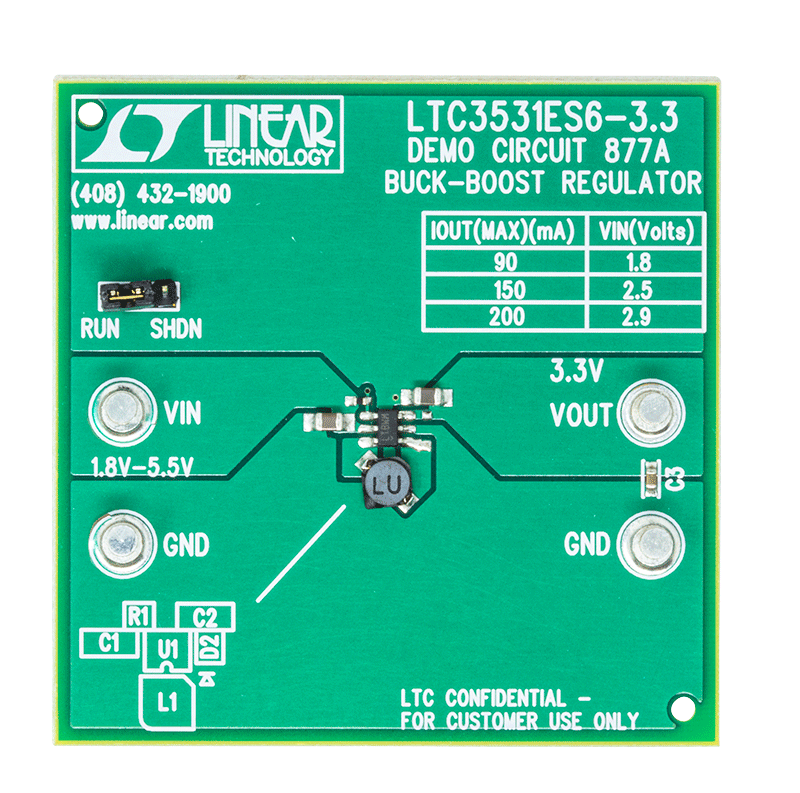

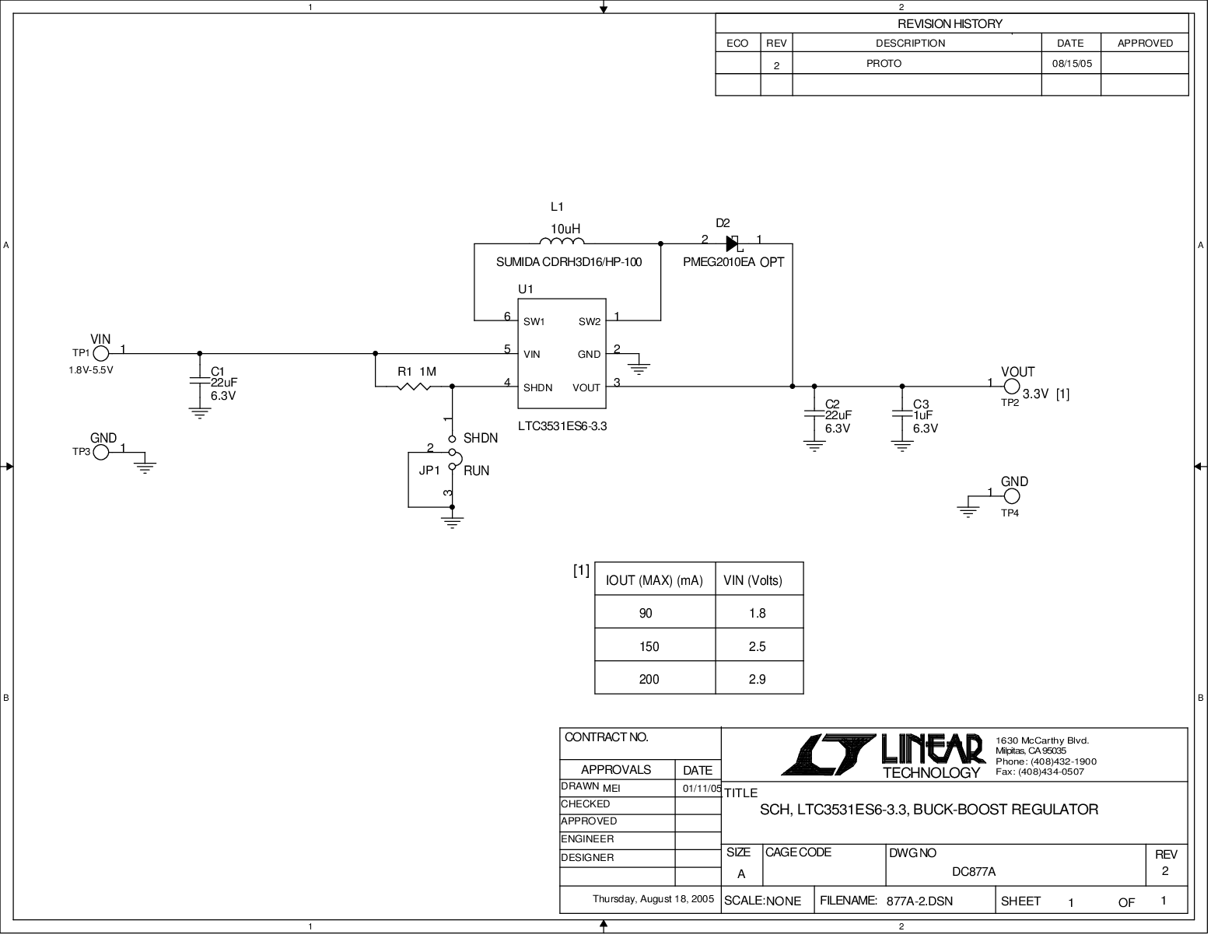

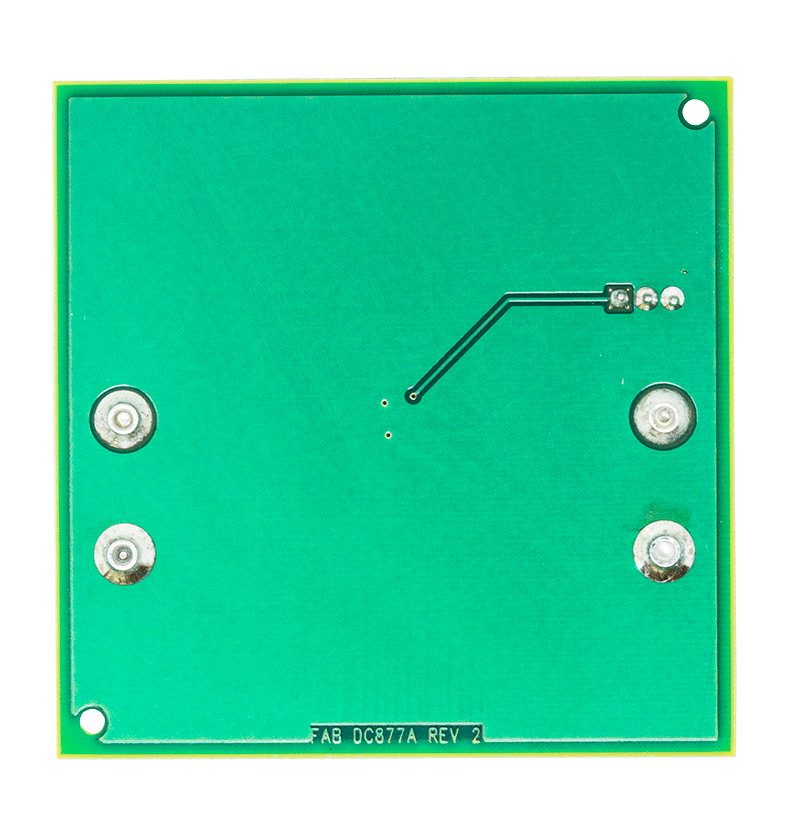

演示电路877是一款采用LTC3531-3.3的高效率同步降压-升压转换器。输入电压范围为1.8V至5.5V,使其非常适合单节锂离子、多节碱性或镍电池应用。当输入电压高于2.9V时,该转换器可提供200mA电流。


DC877内置采用6引脚ThinSOT小型封装的LTC3531-3.3。该转换器在Burst模式下工作,能够在各种负载电流下提供较高的转换效率。它可构建为具有较少元件的小型解决方案。其他特性包括电流限制、热关断和输出断开。

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

启动此部分的现成LTspice演示电路:

1步:下载并在计算机上安装LTspice

2步:单击下面的链接,下载演示电路。

3步:如果在单击以下链接之后LTspice未自动打开,可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后,请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
