概览
优势和特点
- 可从单节碱性 / 镍氢电池提供 3.3V/200mA 输出，或者从两节电池提供 3.3V/400mA 输出
- VIN 启动电压：700mV
- 0.50V 至 5.5V 输入电压范围
- 1.6V 至 5.25V VOUT 范围

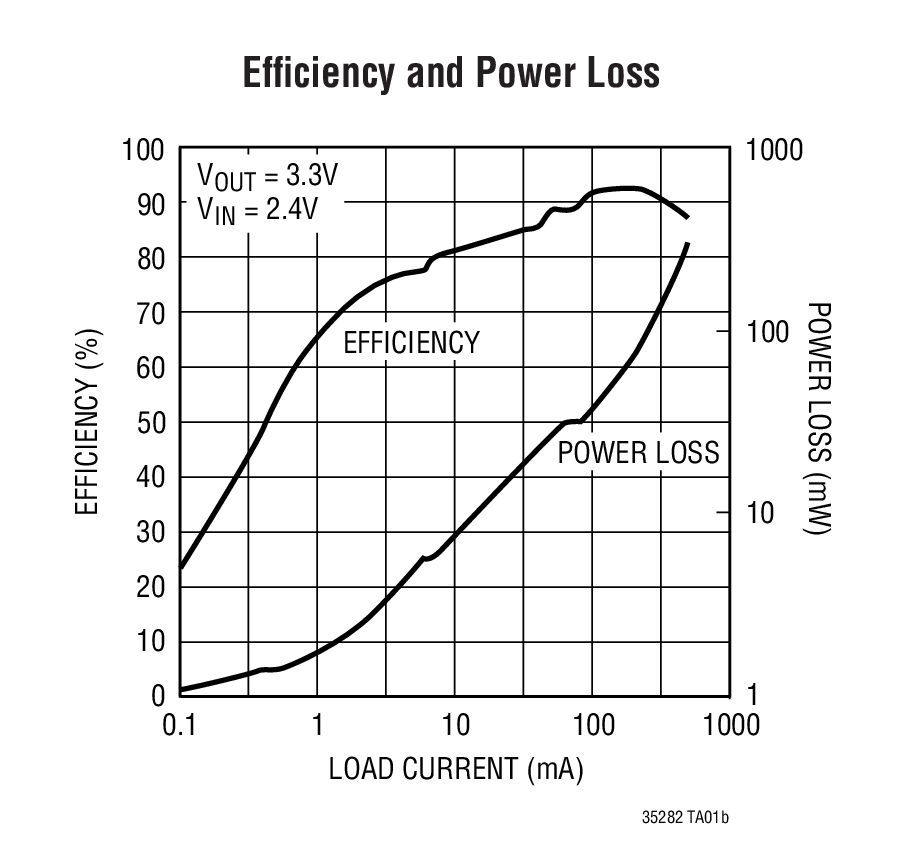

- 效率高达 94%
- 输出断接功能
- 2MHz 固定频率操作
- 可在 VIN > VOUT 的条件下操作
- 集成软起动功能
- 采用内部补偿的电流模式控制
- 低噪声 PWM 操作
- 内部同步整流器
- 逻辑控制型停机模式：IQ < 1μA
- 抗振铃控制
- 扁平 (2mm x 3mm x 0.75mm) DFN 封装
产品详情
LTC®3528B-2 是一款具输出断接功能的同步、固定频率升压型 DC/DC 转换器。由于采用了高效率同步整流和 700mV 的启动电压，而且一旦起动之后就能够在低至 500mV 的电压条件下运作，因而延长了单节或多节电池供电型产品的运行时间。
2MHz 的开关频率允许采用纤巧、扁平的电感器和陶瓷电容器，从而较大限度地缩减了解决方案的占板面积。电流模式 PWM 采取的是内部补偿，因而简化了设计过程。LTC3528B-2 在轻负载条件下执行连续开关操作。抗振铃控制电路通过在断续操作模式中对电感器进行阻尼来降低 EMI。其他的特点包括低停机电流、漏极开路电源良好输出、短路保护和热过载保护。
LTC3528B-2 采用 8 引脚 2mm x 3mm x 0.75mm DFN 封装。
应用
- 医疗仪器
- 基于闪存的 MP3 播放器
- 噪声消除头戴式耳机
- 无线鼠标
- 蓝牙头戴送受话器
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
参考资料
-
R457 Reliability Data3/26/2018PDF65 K
工具及仿真模型
LTspice中提供以下器件型号：
LTC3528
LTC3528-2
LTC3528B
LTC3528B-2
