概览
优势和特点

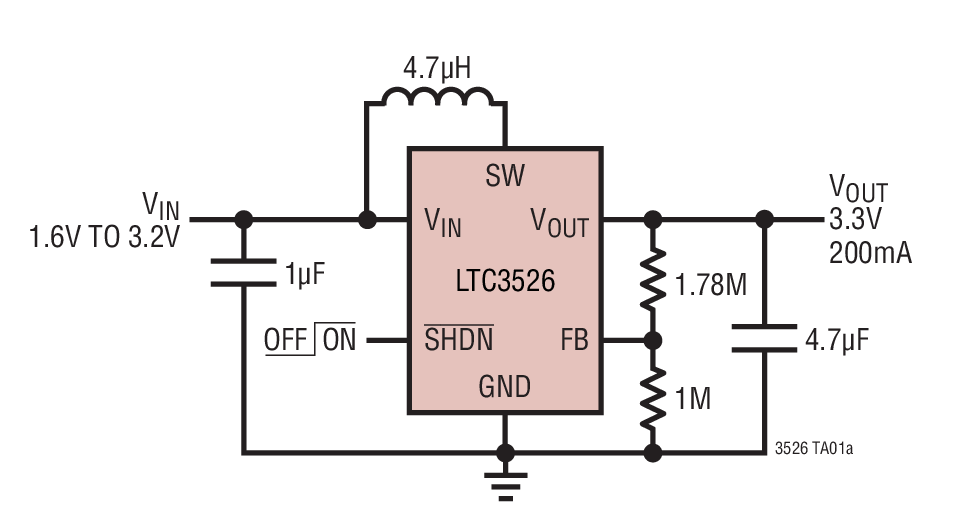

- 可从单节碱性 / NiMH 电池提供 3.3V/100mA 输出，或者从两节电池提供 3.3V/200mA 输出
- VIN 启动电压：850mV
- VOUT 范围：1.6V 至 5.25V
- 效率高达 94%
- 输出断接
- 1MHz 固定频率操作
- 可在 VIN > VOUT 的条件下操作
- 集成软起动功能
- 采用内部补偿的电流模式控制
- 具 9μA 静态电流的自动突发模式 (Burst Mode®) 操作 (LTC3526)
- 低噪声 PWM 操作 (LTC3526B)
- 内部同步整流器
- 逻辑控制的停机 (IQ < 1μA)
- 抗振铃控制
- 扁平 (2mm x 2mm x 0.75mm) DFN 封装
产品详情
LTC3526/LTC3526B是同步固定频率升压DC/DC转换器，支持输出断开。同步整流使其能在2mm × 2mm小型DFN封装中实现高效率。启动电压为850mV，在启动之后工作电压可以低至500mV，这进一步延长了由单节AA/AAA电池供电的产品的电池续航时间。
开关频率为1MHz，这使其能够使用微型电感和陶瓷电容，尽可能减小了解决方案的尺寸。电流模式PWM设计支持内部补偿，减少了外部组件的数量。LTC3526支持在轻负载条件下使用自动突发工作模式，LTC3526B则能在轻负载条件下进行连续开关。抗鸣抑制控制电路还能在非连续模式下抑制电感，帮助缓解EMI问题。其他特性包括低关断电流可以低于1μA，其支持热关断。
LTC3526/LTC3526B采用2mm × 2mm × 0.75mm DFN封装。
针对新设计，推荐使用LTC3526L/LTC3526LB。
| 启动电压 | 频率 | 突发模式 | 注释 | |
| LTC3526 | 1V | 1MHz | 是 | 不推荐新设计使用 |
| LTC3526B | 1V | 1MHz | 否 | 不推荐新设计使用 |
| LTC3526-2 | 1V | 2MHz | 是 | 不推荐新设计使用 |
| LTC3526B-2 | 1V | 2MHz | 否 | 不推荐新设计使用 |
| LTC3526L | 0.85V | 1MHz | 是 | |
| LTC3526LB | 0.85V | 1MHz | 否 | |
| LTC3526L-2 | 0.85V | 2MHz | 是 | |
| LTC3526LB-2 | 0.85V | 2MHz | 否 |
应用
- 医疗仪器
- 基于闪存的MP3播放器
- 降噪耳机
- 无线麦克风
- 蓝牙耳机
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R415 Reliability Data3/23/2018PDF25 K
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTC3526
LTC3526-2
LTC3526B
LTC3526B-2
LTC3526L
LTC3526L-2
LTC3526LB
LTC3526LB-2
