LTC3523
推荐新设计使用同步 600mA 升压和 400mA 降压型 DC/DC 转换器
- 产品模型
- 4
产品详情
- 双通道高效率 DC/DC 转换器：
- 升压 (VOUT = 1.8V 至 5.25V，ISW = 600mA)
- 降压 (VOUT = 0.615V 至 5.5V，ISW = 400mA)
- 输入电压范围：1.8V 至 5.5V
- 效率高达 94%
- 可通过引脚来选择的突发模式 (Burst Mode®) 操作
- 突发模式操作中的静态电流为 45μA
- 1.2MHz (LTC3523) 或 2.4MHz (LTC3523-2) 开关频率
- 独立的电源良好指示器输出
- 集成软起动
- 热保护和过流保护
- 停机模式中的静态电流 < 3μA

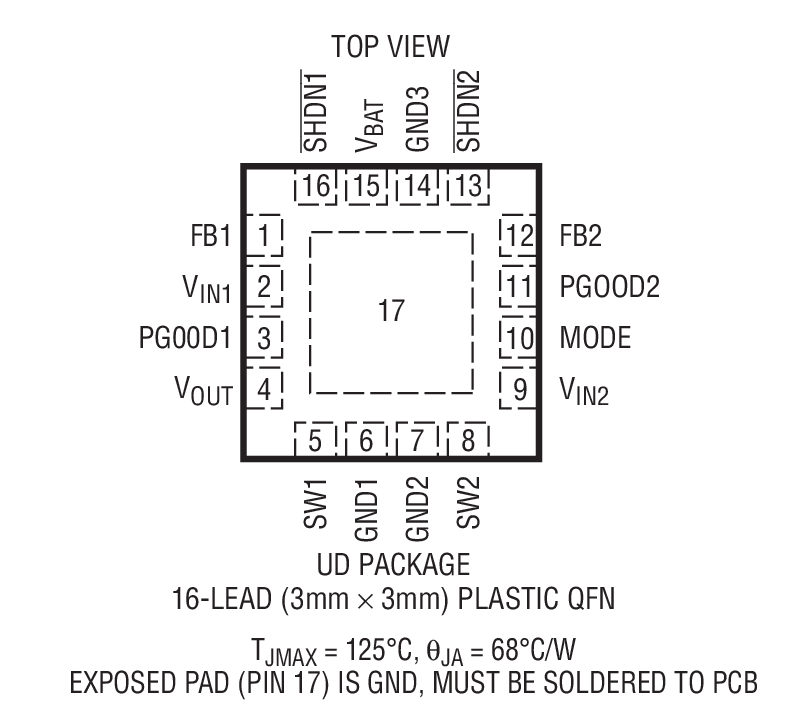

- 小型 16 引脚 3mm x 3mm x 0.75mm QFN 封装
LTC®3523/LTC3523-2 把一个 600mA 升压型 DC/DC 转换器和一个 400mA 同步降压型 DC/DC 转换器集成在一个纤巧的 3mm x 3mm 封装中。1.2MHz/2.4MHz 开关频率较大限度地缩减了解决方案的占板面积，并保持了高效率。两个转换器均具有软起动和内部补偿功能，因而简化了设计。
升压和降压转换器均采用电流模式控制，并运用了一个内部同步整流器，以实现高效率。升压转换器支持 0% 占空比操作，而降压转换器支持 100% 占空比操作，旨在延长电池的运行时间。如果 MODE 引脚被保持于高电平，则两个转换器都自动地在突发模式操作和 PWM 操作之间切换，从而提升了轻负载时的效率。当 MODE 引脚接地时，选择固定、低噪声 1.2MHz/2.4MHz PWM 操作。
LTC3523/LTC3523-2 在两个转换器上均提供了电流小于 3μA 的停机模式、过热停机和限流保护功能。LTC3523/LTC3523-2 采用 16 引脚 3mm x 3mm x 0.75mm QFN 封装。
应用
- 数码相机
- 医疗仪器
- 工业手持式设备
- GPS 导航装置
参考资料
数据手册 1
可靠性数据 1
用户手册 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LTC3523EUD#PBF | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | ||
| LTC3523EUD#TRPBF | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | ||
| LTC3523EUD-2#PBF | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) | ||
| LTC3523EUD-2#TRPBF | 16-Lead QFN (3mm x 3mm x 0.75mm w/ EP) |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件工具及仿真模型
LTspice
LTspice中提供以下器件型号：
- LTC3523
- LTC3523-2
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

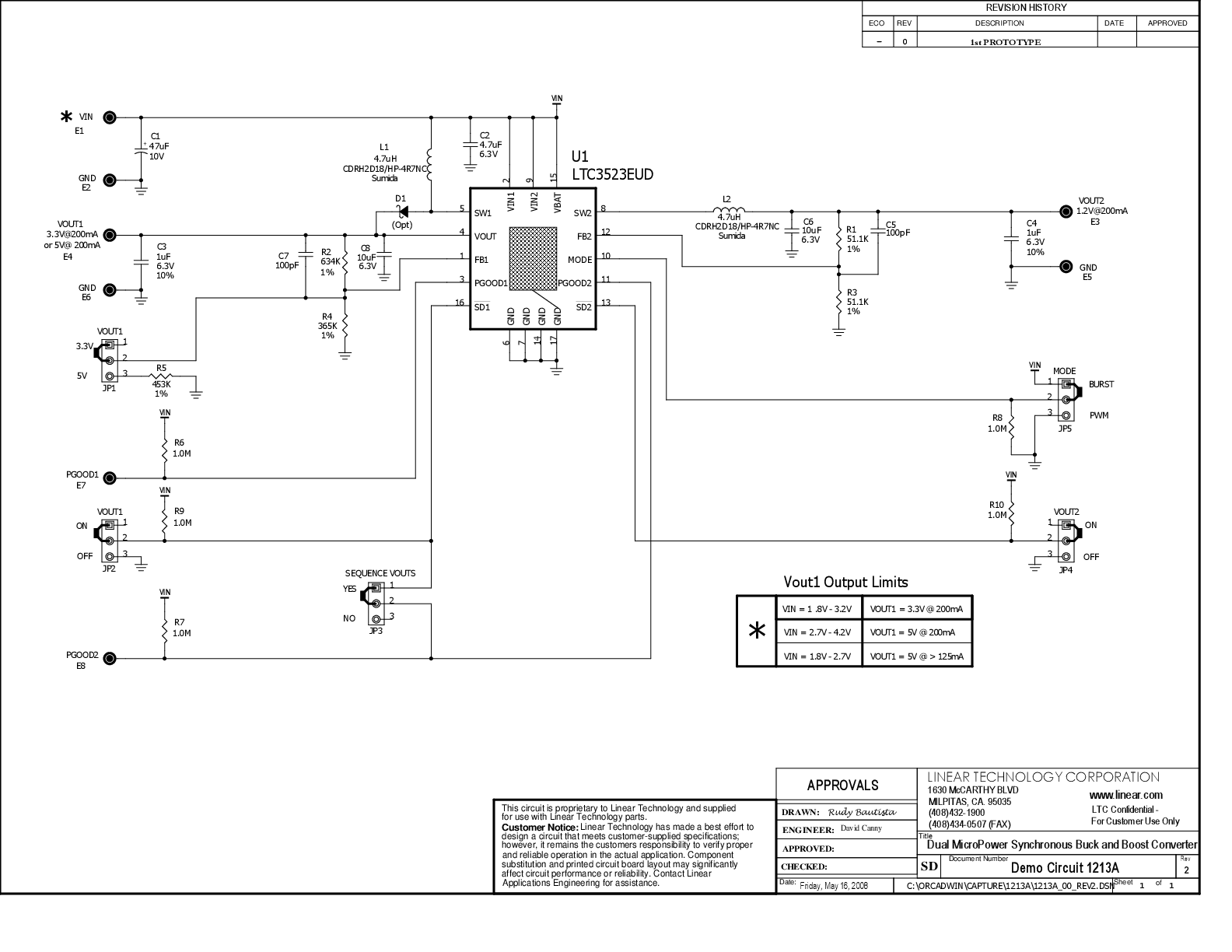

评估套件
LTC3523EUD | 1MHz Dual 400mA Buck + 600mA Sync Boost
