LTC3520

同步 1A 降压-升压型和 600mA 降压型转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
特性
  • 双通道高效率 DC/DC 转换器:
    • 降压-升压 (VOUT :2.2V 至 5.25V,在 VOUT = 3.3V 时 IOUT = 1A,VIN ≥ 3V)
    • 降压 (VOUT:0.8V 至 VIN,IOUT = 600mA)
  • 输入电压范围:2.2V 至 5.5V
  • 可利用引脚来选择的突发模式 (Burst Mode®) 操作
  • 用于 LDO 控制器、电池良好指示或排序的独立增益部件
  • 可设置开关频率:100kHz 至 2MHz
  • 在突发模式操作中,两个转换器的总静态电流为 55μA
  • 热保护和过流保护
  • 停机模式中的静态电流 <1μA

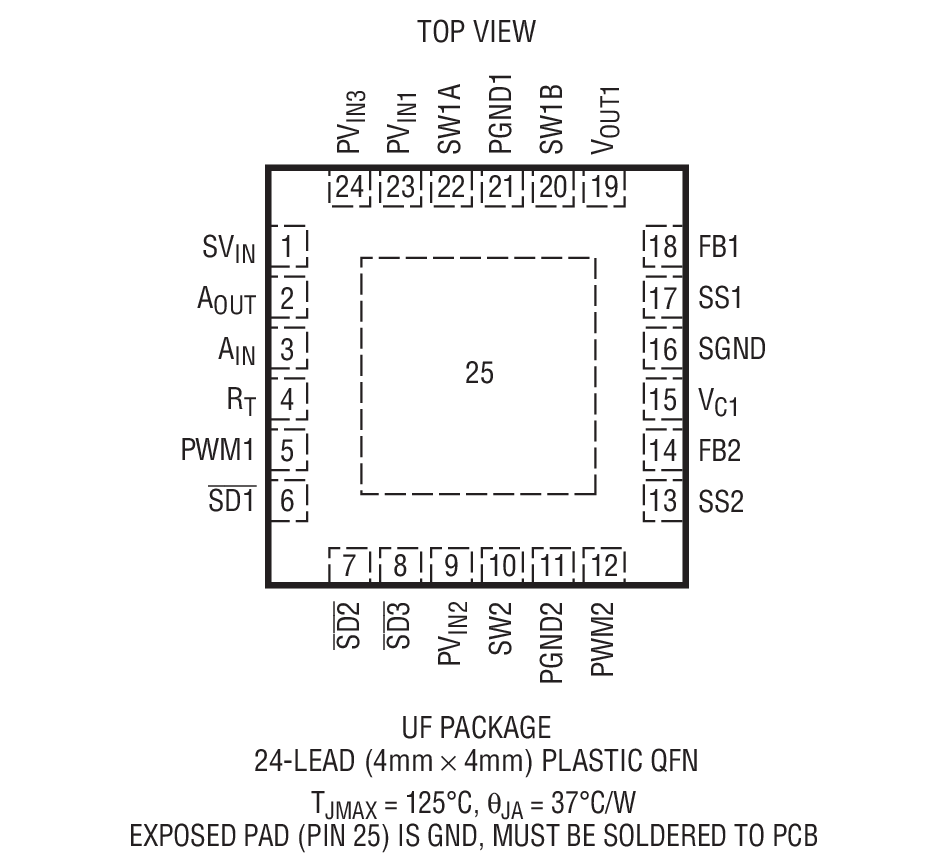

  • 24 引脚 4mm x 4mm QFN 封装



更多细节
show more Icon

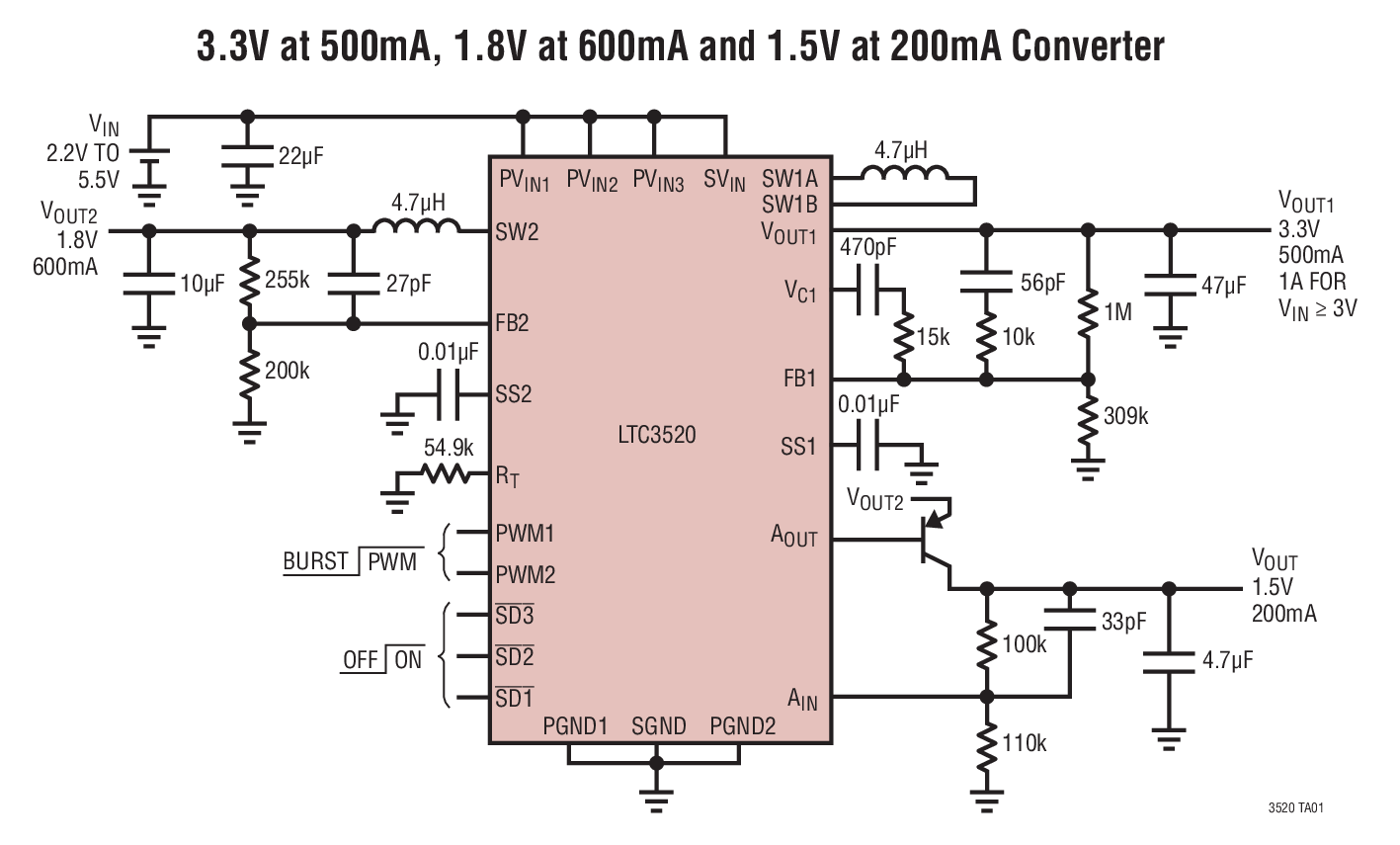

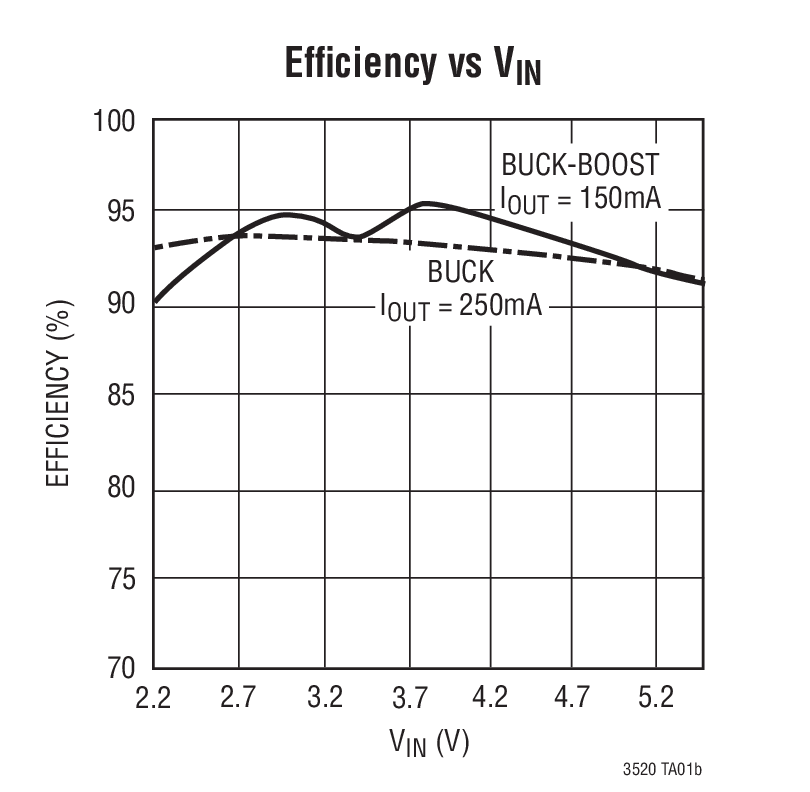

LTC®3520 把 1A 降压-升压型 DC/DC 转换器和 600mA 同步降压型 DC/DC 转换器集成在一个纤巧的 4mm x 4mm 封装中。可设置开关频率允许在较大限度地缩减解决方案占板面积的同时对效率进行优化。两个转换器均具有软起动和电流限制保护功能。独立增益部件可以被配置为一个 LDO,或用作一个电池良好比较器。

降压型转换器是电流模式控制的,并具有内部同步整流以改善效率。可以启用引脚可选突发模式操作,以改善轻负载效率。也可以使降压型转换器工作于低噪声 PWM 模式,以适应那些对噪声敏感的应用。

降压-升压型转换器提供了连续导通操作模式,旨在较大限度地提高效率,并实现噪声的较小化。在轻负载条件下,使用突发模式操作将起到改善效率的作用。

LTC3520 在两个转换器上均提供了电流 <1μA 的停机模式和过热停机功能。LTC3520 采用扁平 (高度仅 0.75mm) 24 引脚 4mm x 4mm QFN 封装。




应用

  • 便携式媒体播放器
  • 数码相机
  • 手持式 PC、PDA
  • GPS 接收机



产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3520EUF#PBF
  • HTML
  • HTML
LTC3520EUF#TRPBF
  • HTML
  • HTML
LTC3520IUF#PBF
  • HTML
  • HTML
LTC3520IUF#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3520EUF#PBF

量产

LTC3520EUF#TRPBF

量产

LTC3520IUF#PBF

量产

LTC3520IUF#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3520EUF#PBF

量产

LTC3520EUF#TRPBF

量产

LTC3520IUF#PBF

量产

LTC3520IUF#TRPBF

量产

软件和型号相关生态系统

评估套件 1

reference details image

DC1062A

LTC3520EUF| Buck-Boost with 400mA Buck, VIN = 2.2V to 5.5V, VOUT1 = 3.3V @ 1A (BB), VOUT2 = 1.8V @ 0.6A, VOUT3 (LDO Post Regulator) = 1.5V @ 200mA

zoom

DC1062A

LTC3520EUF| Buck-Boost with 400mA Buck, VIN = 2.2V to 5.5V, VOUT1 = 3.3V @ 1A (BB), VOUT2 = 1.8V @ 0.6A, VOUT3 (LDO Post Regulator) = 1.5V @ 200mA

LTC3520EUF| Buck-Boost with 400mA Buck, VIN = 2.2V to 5.5V, VOUT1 = 3.3V @ 1A (BB), VOUT2 = 1.8V @ 0.6A, VOUT3 (LDO Post Regulator) = 1.5V @ 200mA

产品详情

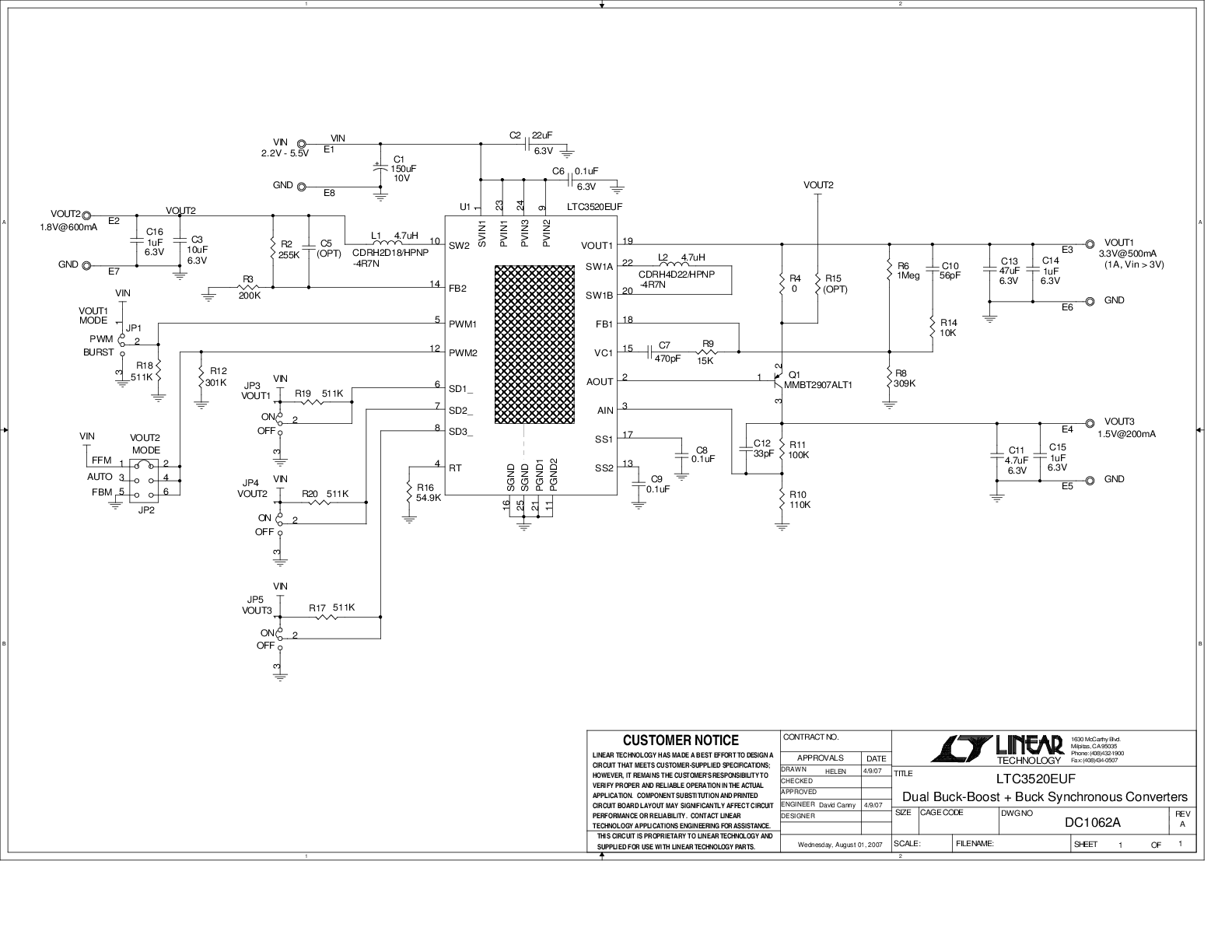

Demonstration circuit 1062 is a micropower synchronous buck-boost + buck converter based on the LTC3520. The DC1062 has an input voltage range of 2.2V to 5.5V and three output voltages: 3.3V @ up to 1A, 1.8V @ 600mA and 1.5V @ 200mA. The 1.5VOUT is an LDO regulator derived from either the 3.3VOUT or the 1.8VOUT.
