LTC3450: Triple Output Power Supply for Small TFT-LCD Displays Data Sheet8/23/2007PDF190K
概览
优势和特点
- 可生成三种电压：
- 5.1V/10μA
- –5V，–10V 或 –15V/500μA
- 10V 或 15V/500mA
- 效率高于 90%
- 低输出纹波：小于 5mVP-P
- 组件高度仅 1mm 的完整解决方案
- 受控上电排序：AVDD / VGL / VGH
- 所有输出在停机状态下均被断接并自动放电
- 低噪声固定频率操作
- 用于在消隐模式中获得高效率的降频输入
- 超低静态电流：在扫描模式中为 75μA (典型值)
- 采用 3mm×3mm 16 引脚 QFN 封装
产品详情
LTC®3450 是一款用于小型薄膜晶体管 (TFT) 液晶显示 (LCD) 屏的完整功率转换器解决方案。该器件可采用单节锂离子电池、两节至三节碱性电池输入或任何在 1.5V 至 4.6V 之间的电压源来运作。
这款同步升压型转换器可生成一个低噪声、高效率的 5.1V、10mA 电源。内部充电泵用于生成 10V、15V 和 –5V、–10V 或 –15V 电压。对输出排序进行内部控制以确保 LCD 屏的正确初始化。
一个主控停机输入将静态电流减小至2μA以下，并对每个输出进行快速放电以实现 LCD 屏的迅速关断。LTC3450采用一种扁平的(最大高度仅 0.8mm) 3mm×3mm 16 引脚 QFN 封装，从而极大地减小了解决方案的高度和占位面积。
应用
- 配备彩色显示器的蜂窝手机
- 手持式仪表
- PDA
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (1)
参考资料
-
R419 Reliability Data3/22/2018PDF27 K
-

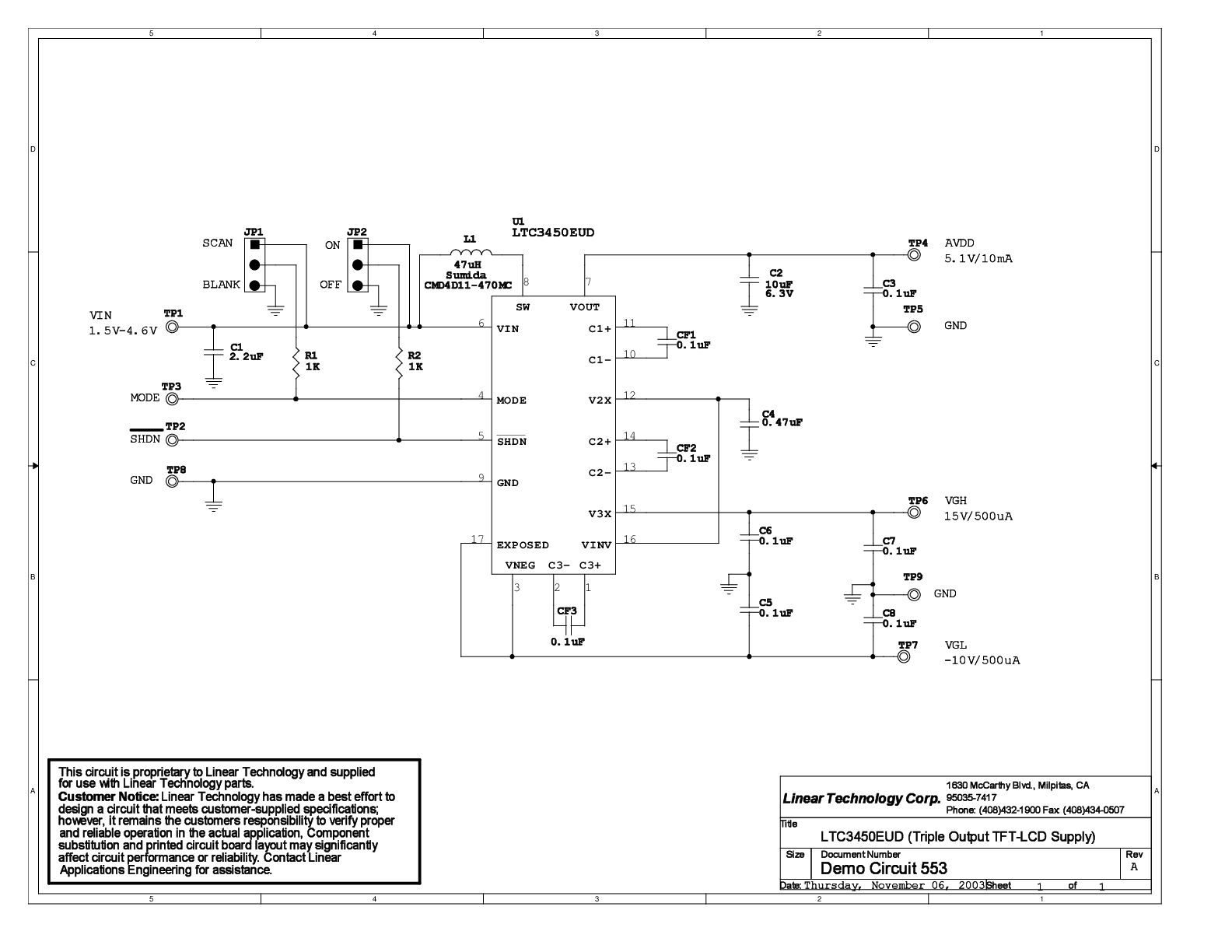

DC553A - Demo Manual9/24/2009PDF138K
