概览

优势和特点

  • 具有 21.6mV 分辨率的 I2C 可编程输出
  • 过热保护
  • 高效率:高达 93%
  • 非常低的静态电流:仅 33µA
  • 600mA 输出电流 (VIN = 3V)
  • 2.5V 至 5.5V 输入电压范围
  • 1MHz 恒定工作频率
  • 无需肖特基二极管
  • 低压降操作:100% 占空比
  • 采用陶瓷电容器时保持稳定
  • 停机模式吸收 <1µA 的电源电流
  • ±2% 输出电压准确度
  • 标准 (100kHz) 或快速模式 (400kHz) I2C
  • 6 位电压 DAC (0.69V 至 2.05V)
  • 突发模式操作可关闭
  • 使能电源良好消隐
  • 可选的外部启动电阻器
  • 软起动

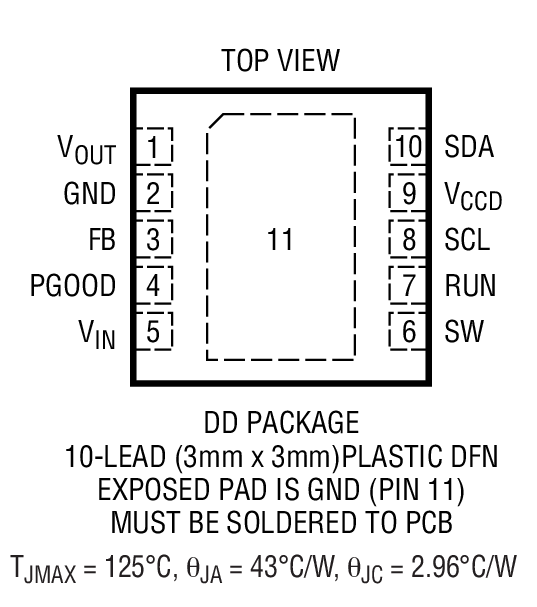

  • 10 引脚、3mm x 3mm DFN 封装

产品详情

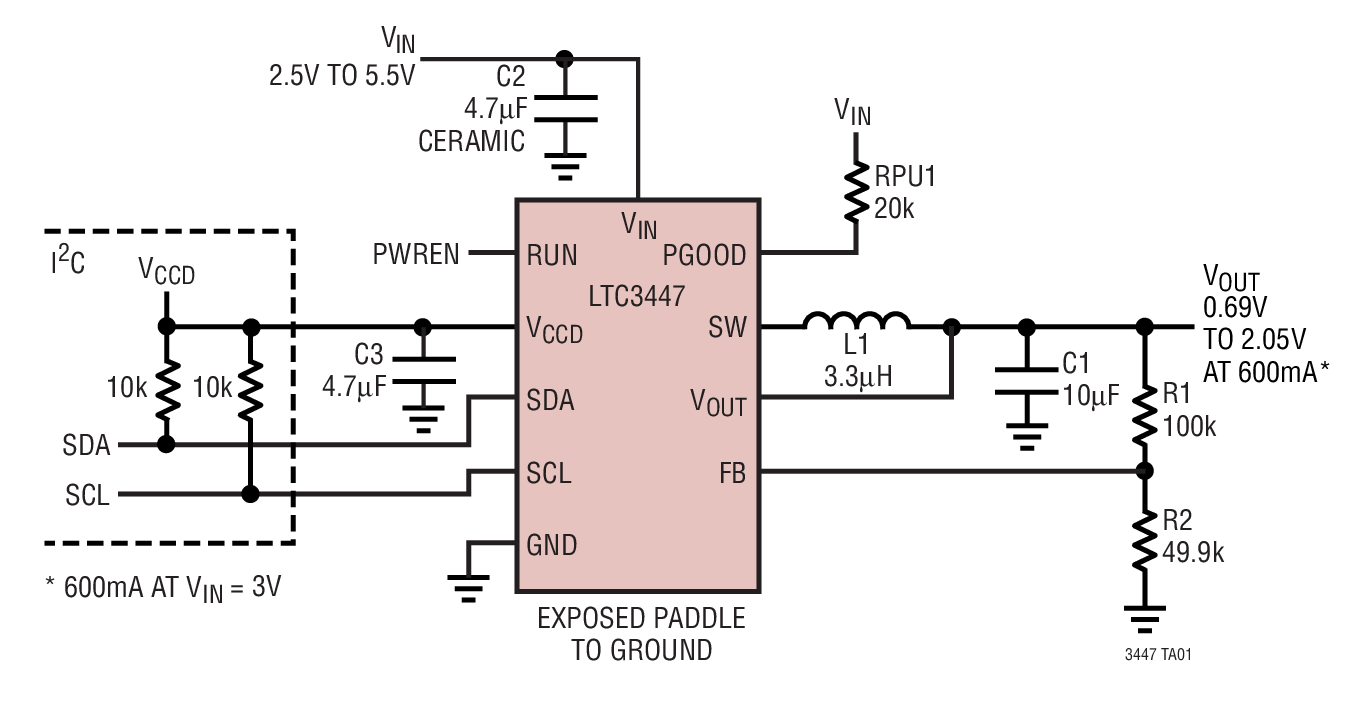

LTC®3447 是一款高效单片式同步电流模式降压型稳压器。借助一个 I2C 接口,即可采用一个内部 6 位 DAC 来把输出电压设定在 0.69V 至 2.05V 之间。

该降压型稳压器具有可选的外部反馈电阻器,这些电阻器可被用来设定初始起动电压。用于该启动选项的反馈电压基准为 0.6V。一旦通过 I2C 对电压 DAC 进行更新,则该降压型稳压器将从外部反馈电阻器切换至内部反馈电阻器。当未采用外部电阻器时,缺省启动电压为 1.38V。

开关频率在内部设定为 1MHz,因而允许采用小型表面贴装电感器和电容器。

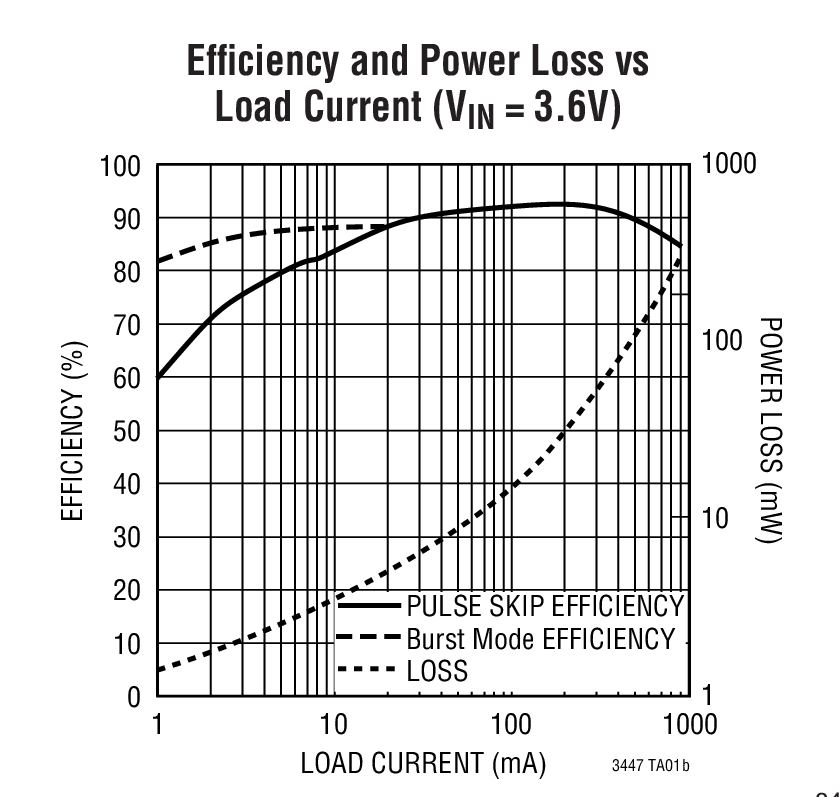

在突发模式 (Burst Mode®) 操作中,电源电流仅为 33µA,而在停机模式中则降至 1µA 以下。2.5V 至 5.5V 的输入电压范围使 LTC3447 成为单节锂离子电池供电型应用的理想选择。100% 的占空比能力实现了低压降操作,从而延长了便携式系统中的电池使用寿命。自动突发模式操作提升了轻负载条件下的效率水平,因而使电池寿命得到了进一步的延长。

内部同步开关提高了效率,并免除了增设一个外部肖特基二极管的需要。




应用

  • 分布式电源
  • 笔记本计算机
  • PDA 及其它手持式设备

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

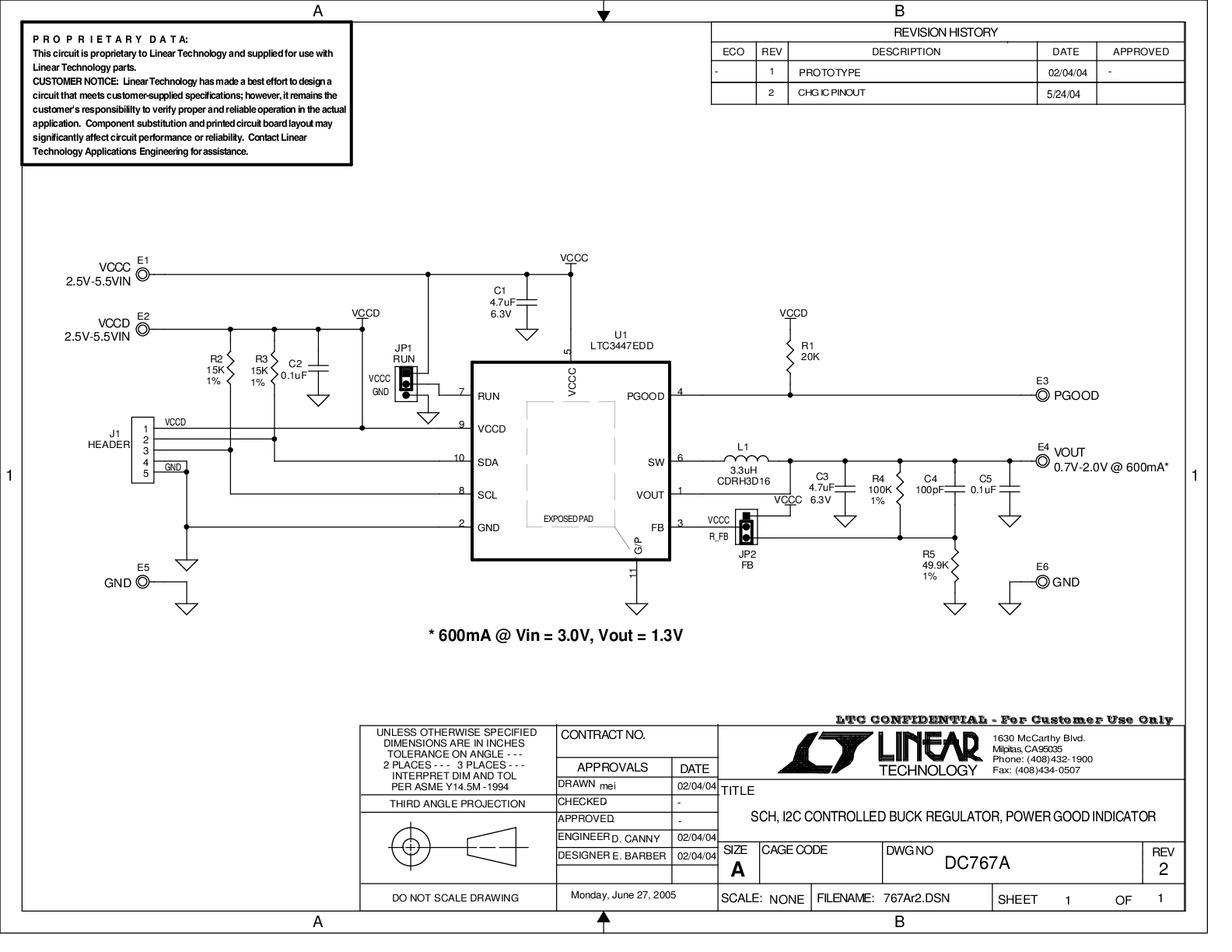

评估套件 (1)
