概览
优势和特点

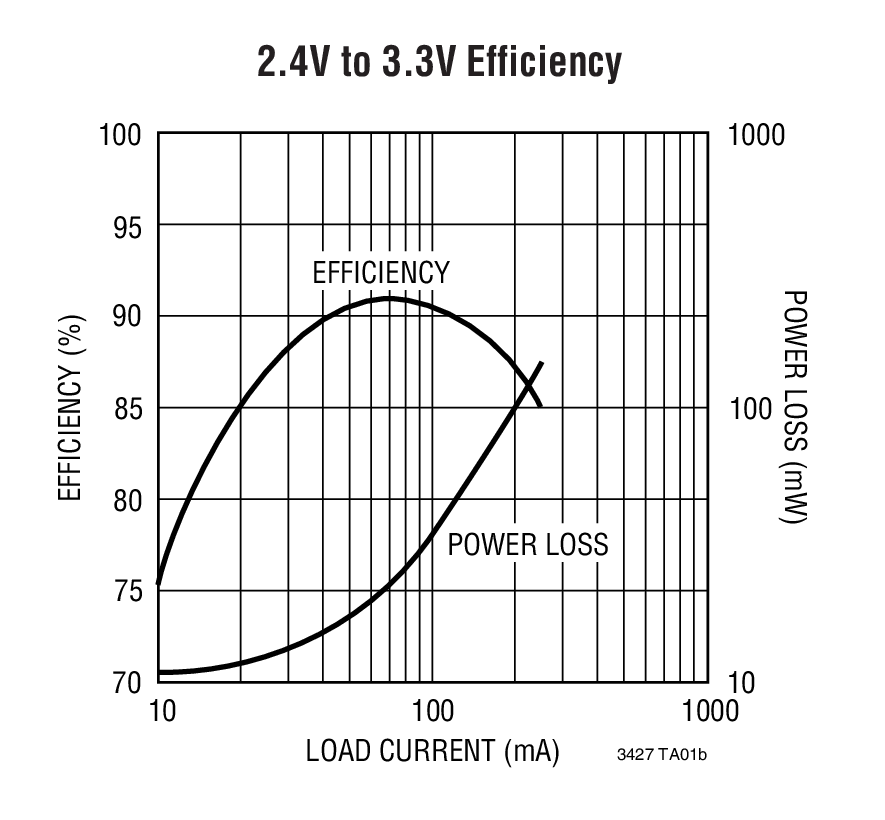

- 高效率：高达 94%

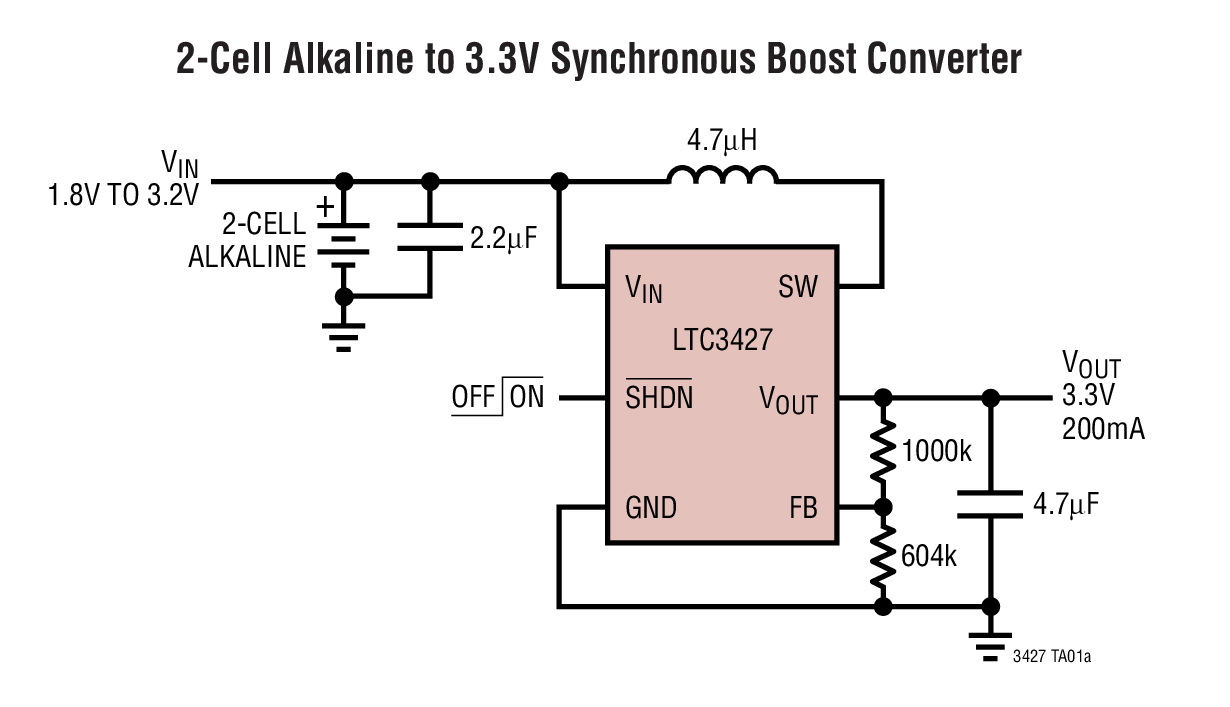

- 可从两节碱性电池获得 3.3V/200mA 输出电压
- 可从单节锂电池获得 5V/200mA 输出电压
- 浪涌电流限制和软起动功能
- 停机时输出断接功能
- 1.8V 至 5V VIN 范围
- 1.8V 至 5.25V VOUT 范围
- 1.25MHz 固定频率、低噪声 PWM
- 内部同步整流器
- 逻辑控制停机 (< 1µA)
- 抗振铃控制较大限度地降低了 EMI
- 纤巧型外部组件
- 短路保护

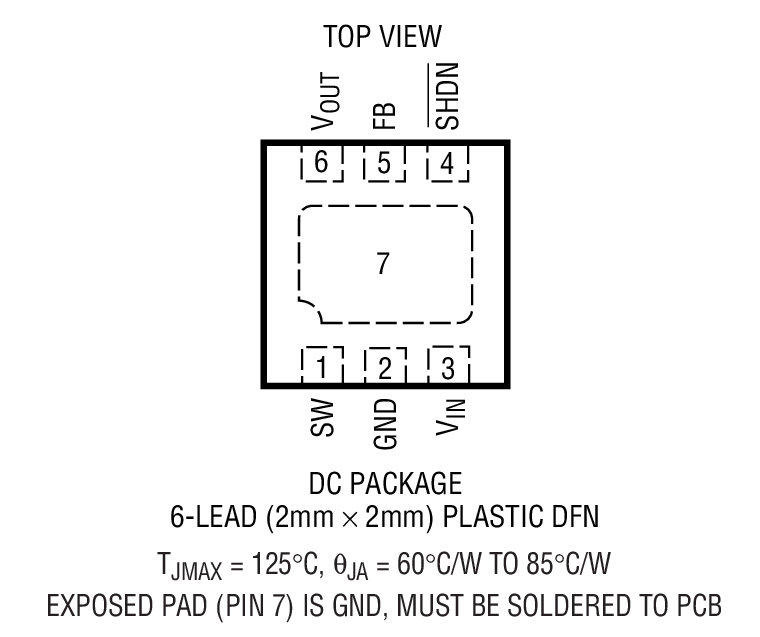

- 扁平 (0.75mm x 2mm x 2mm) DFN 封装
产品详情
LTC3427 是业界首款具有真正的输出断接功能的高效、固定频率、升压型 DC/DC 转换器，采用 6 引脚 2mm x 2mm DFN 封装。LTC3427 所需的外部组件极少，可在输入电压低至 1.8V 的情况下正常工作。LTC3427包含一个内部 0.525Ω N沟道 MOSFET 开关管和一个0.575Ω P 沟道 MOSFET 整流管，从而令其能够从一个两节碱性电池输入提供 3.3V/200mA 输出。
LTC3427 可在启动期间对浪涌电流加以限制，并提供了 VOUT 的软起动。1.25MHz 的开关频率允许采用纤巧、扁平的电感器和陶瓷电容器，因而较大限度地减小了解决方案的占板面积，并产生了非常低的 VOUT 纹波。电流模式 PWM 设计采取的是内部补偿，从而减少了外部组件的数目。抗振铃控制降低了不连续模式操作中的 EMI。LTC3427 还具有低于 1µA 的停机电流和热停机功能。
应用
- 掌上型仪器
- 数码相机
- 无线手机
- GPS 接收机
- 便携式医疗设备
- MP3 播放机
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R415 Reliability Data3/23/2018PDF25 K
-

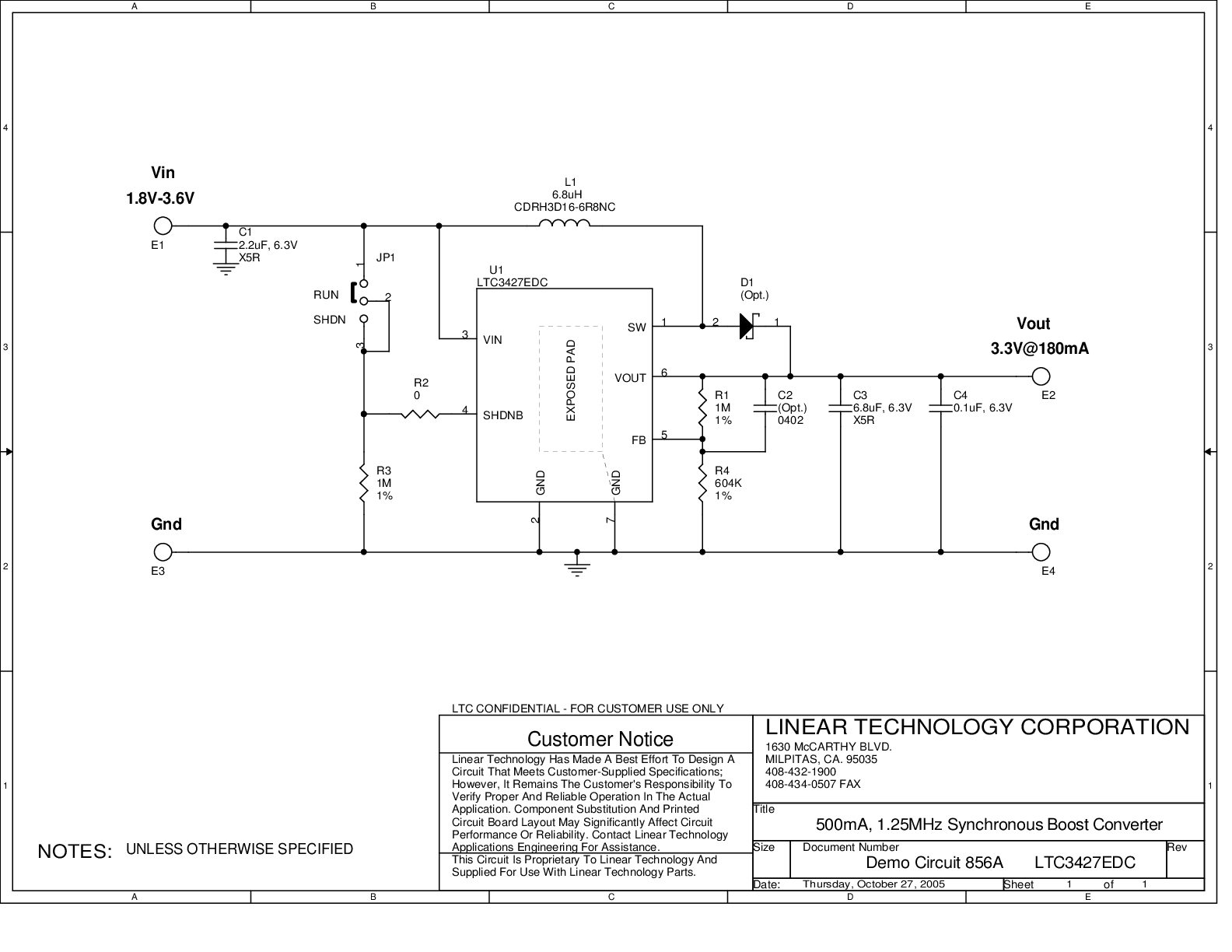

DC856A - Demo Manual9/24/2009PDF392K
工具及仿真模型
LTspice
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。
启动此部分的现成LTspice演示电路：
第1步：下载并在计算机上安装LTspice。
第2步：单击下面的链接，下载演示电路。
第3步：如果在单击以下链接之后LTspice未自动打开，可通过右击该链接并选择“目标另存为”来运行该仿真。将文件保存到计算机之后，请启动LTspice并从“文件”菜单中选择“打开”来打开演示电路。
LTspice中提供以下器件型号：
LTC3427
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3427EDC#TRMPBF | 材料声明 | 质量和可靠性 | 6-Lead DFN (2mm x 2mm w/ EP) | |
| LTC3427EDC#TRPBF | 材料声明 | 质量和可靠性 | 6-Lead DFN (2mm x 2mm w/ EP) | |
| Wafer Fabrication Data | R415 Reliability Data |
