概览
优势和特点

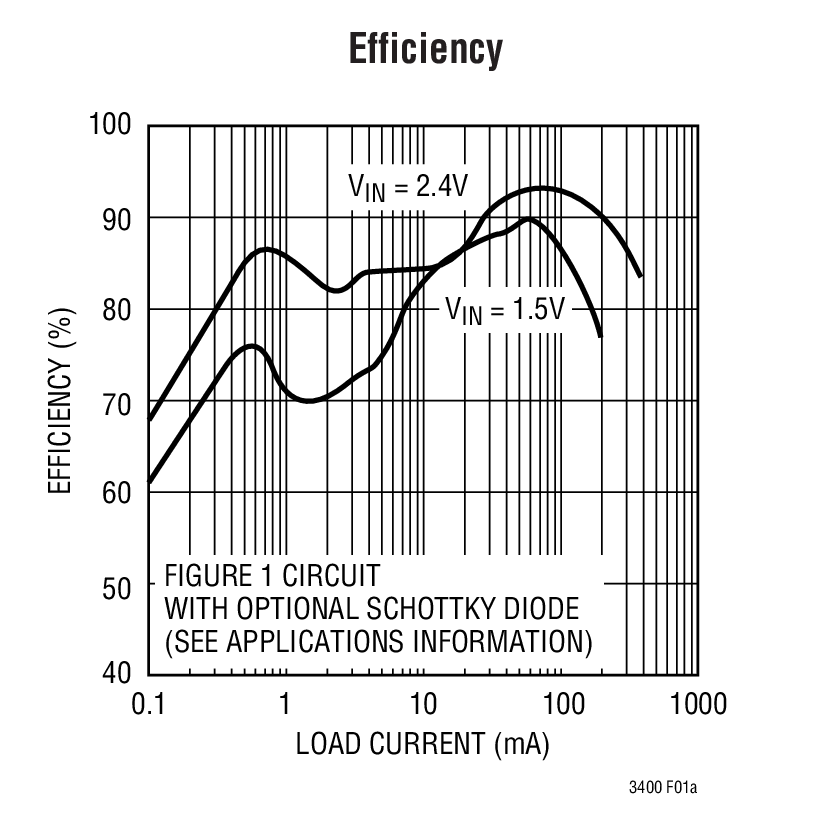

- 效率高达 92%

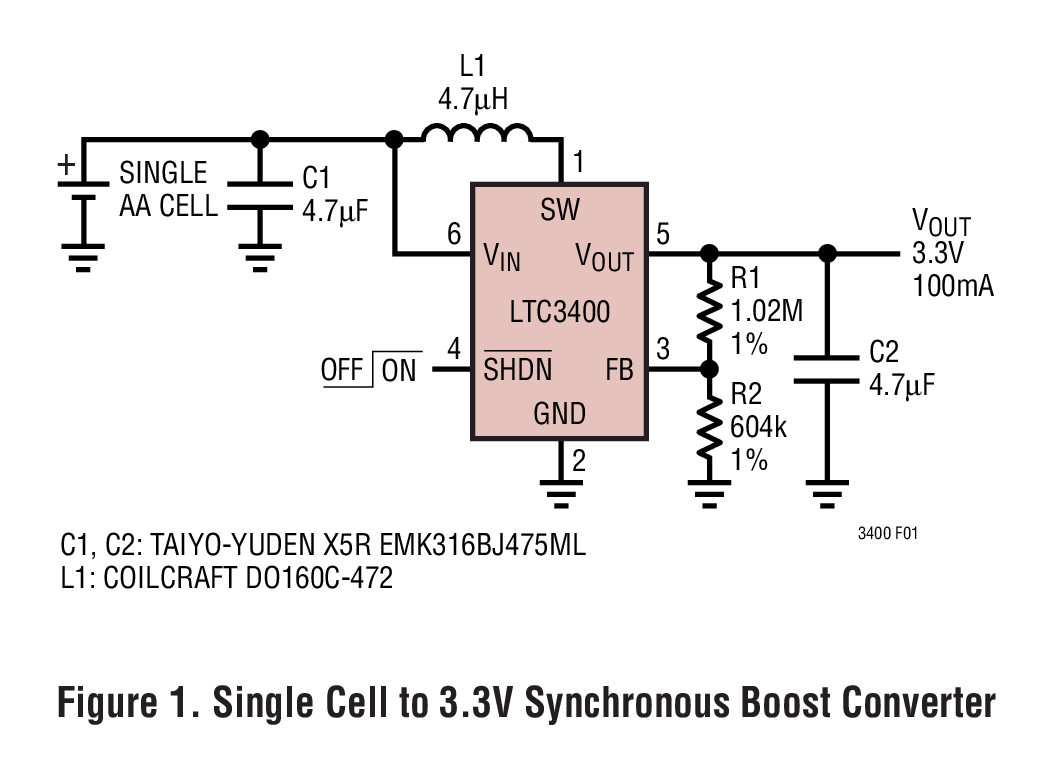

- 可从单节 AA 电池产生 3.3V/100mA 的输出
- 低起动电压：0.85V
- 1.2MHz 固定频率开关
- 内部同步整流器
- 2.5V 至 5V 输出范围
- 自动突发模式 (Burst Mode®) 操作 (LTC3400)
- 轻负载条件下的连续开关操作 (LTC3400B)
- 逻辑控制的停机 (电流 < 1uA)
- 抗振铃控制实现了 EMI 的最小化
- 纤巧型外部组件

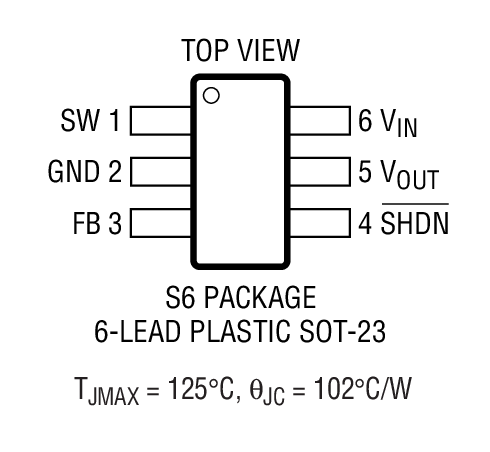

- 扁平 (高度仅 1mm) 的 ThinSOT™ 封装
产品详情
LTC®3400/LTC3400B 是采用 6 引脚 ThinSOT 封装的高效、固定频率同步升压型 DC/DC 转换器。该器件包括一个内部 NMOS 开关和 PMOS 同步整流器，能够在采用单节 AA 电池输入提供 3.3V/100mA 的输出。
1.2MHz 的开关频率允许采用外形小巧而扁平的电感器和陶瓷电容器，从而较大限度地减少了解决方案的占位面积。电流模式 PWM 设计是内部补偿的，使得外部组件的数量有所减少。LTC3400 可在轻负载条件下自动转换至节能的突发模式操作，而 LTC3400B 则在轻负载条件下进行连续开关操作。抗振铃控制电路通过在不连续工作模式中对电感器进行阻尼来抑制 EMI。这两款器件的停机电流均低于 1uA。
两款器件都采用扁平 (高度仅 1mm) 的 ThinSOT 封装。
应用
- 寻呼机
- MP3 播放机
- 数码相机
- LCD 偏压电源
- 手持式仪器
- 无线手机
- GPS 接收机
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
工具及仿真模型
LTspice中提供以下器件型号：
LTC3400
LTC3400-1
LTC3400B
配套产品推荐
LTC3400 配套产品
推荐 使用的相关器件
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC3400ES6#TRMPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LTC3400ES6#TRPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| Wafer Fabrication Data | R415 Reliability Data |
