概览
优势和特点

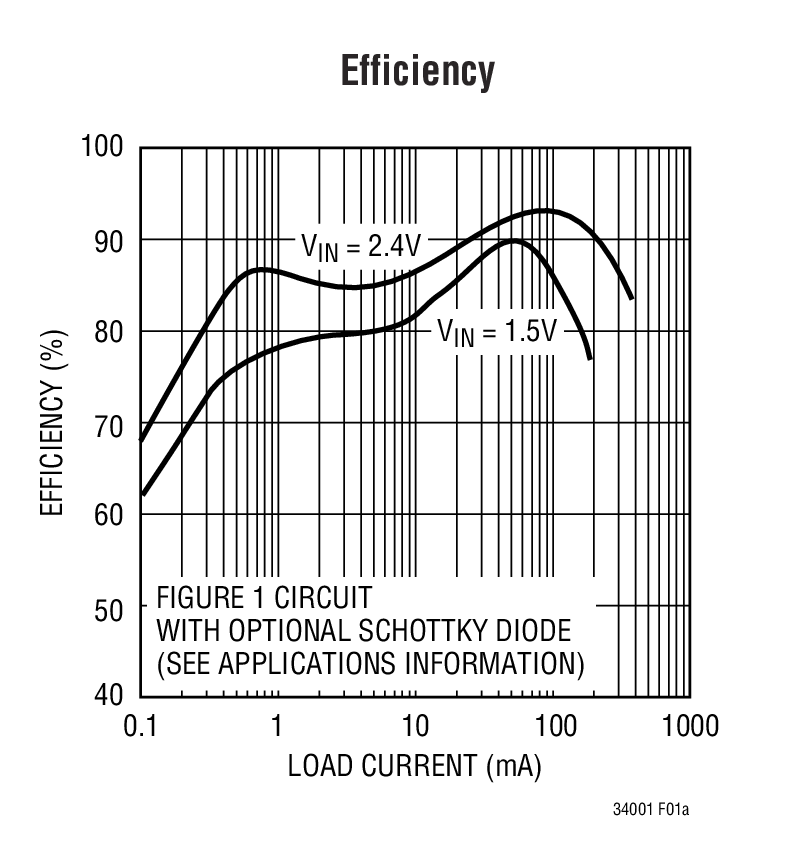

- 效率高达 92%
- 可从单节 AA 电池产生 3.3V/100mA 输出
- 低启动电压：0.85V
- 在停机模式中 VOUT 连接至 VIN
- 内部同步整流器
- 2.5V 至 5V 输出范围
- 自动突发模式 (Burst Mode®) 操作
- 逻辑控制的停机 (< 1µA)
- 抗振铃控制较大限度降低了 EMI
- 纤巧型外部组件
- 外形扁平 (仅高 1mm) 的 SOT-23 封装
产品详情
LTC®3400-1 是一款采用 6 引脚 ThinSOTTM 封装的同步、固定频率、升压型 DC/DC 转换器。该器件包含一个内部 NMOS 开关和 PMOS 同步整流器，能够采用单节 AA 电池输入提供 3.3V/100mA 的输出。
1.2MHz 的开关频率允许使用外形小巧而扁平的电感器和陶瓷电容器，从而较大限度减小了解决方案占位面积。电流模式 PWM 设计是在内部进行补偿的，使得外部组件的数量有所减少。LTC3400-1 可在轻负载条件下自动地转换至节能的突发模式操作。在停机模式中，VOUT 和 VIN 是相连的，这允许把输入电池用于提供备份电源。LTC3400-1 具有 1µA 以下的低停机电流。

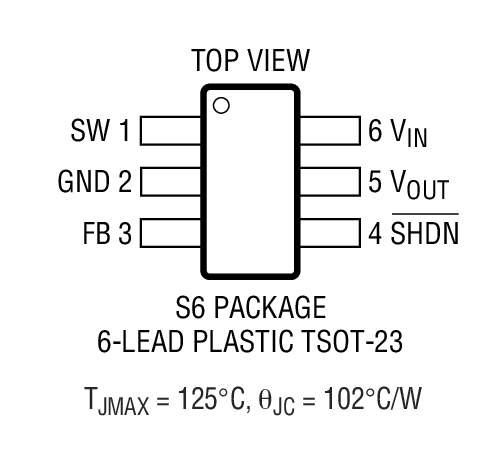

LTC3400-1 采用外形扁平 (仅高 1mm) 的 SOT-23 封装。
|
特点 |
|
| LTC3400 | 突发模式 |
| LTC3400B |
突发模式停用 |
| LTC3400-1 |
在停机模式中 VIN 连接至 VOUT |
应用
- 寻呼机
- MP3 播放机
- 数码相机
- LCD 偏置电源
- 手持式仪器
- 无线手机
- GPS 接收机
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
参考资料
-
R415 Reliability Data3/23/2018
工具及仿真模型
LTspice中提供以下器件型号：
LTC3400
LTC3400-1
LTC3400B
