LTC3111

15V、1.5A 同步降压-升压型 DC/DC 转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册
Documentation 查看所有文档

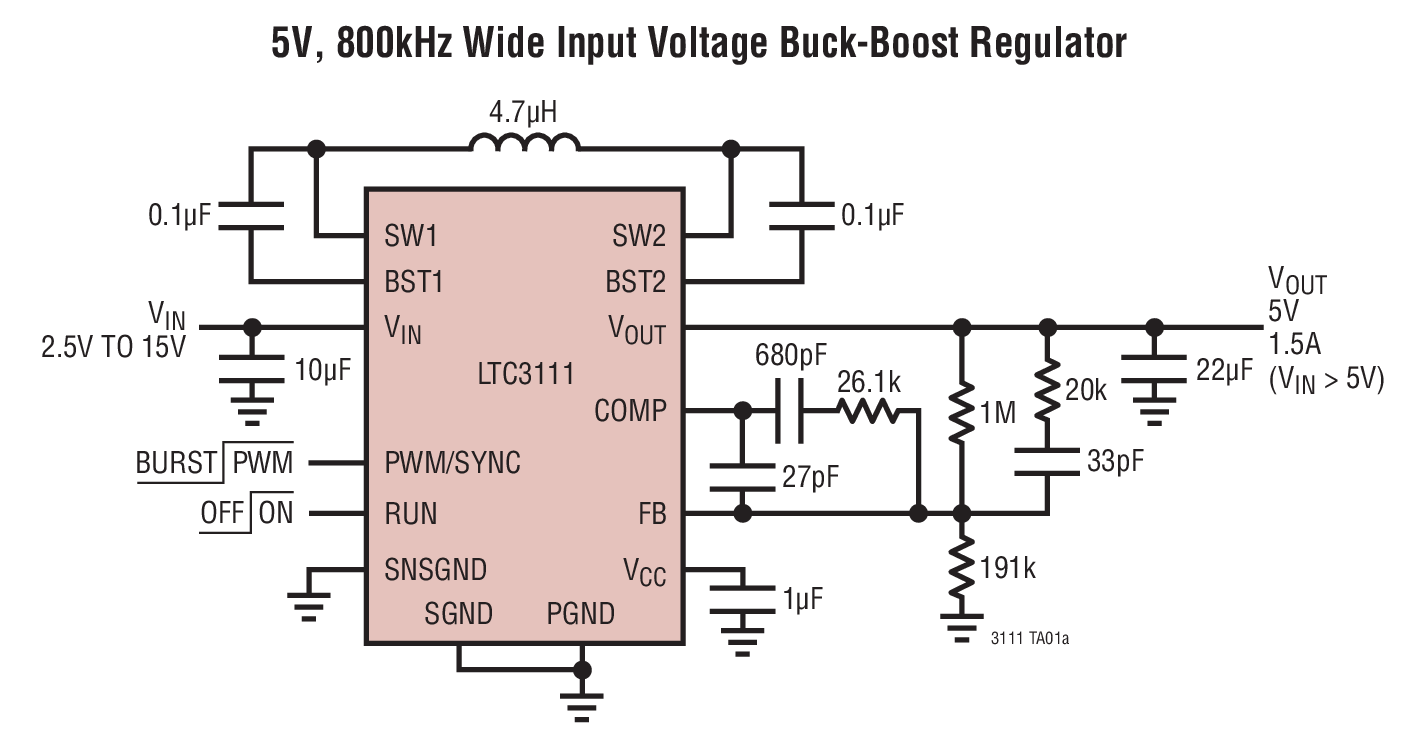

LTspice LTC3111 Demo Circuit - 5V, 800kHz Wide Input Voltage Buck-Boost Regulator (2.5-15V to 5V @ 1.5A) Download 3.00KB LTspice LTC3111 - Buck-Boost Regulators Download 2.13 KB
产品模型 16
特性
  • 可在 VIN 高于、低于或等于 VOUT 的情况下获得稳压输出
  • 2.5V 至 15V 输入和输出电压范围
  • 1.5A 连续输出电流：VIN ≥ 5V，VOUT = 5V，PWM 模式
  • 单个电感器
  • 准确的 RUN 门限

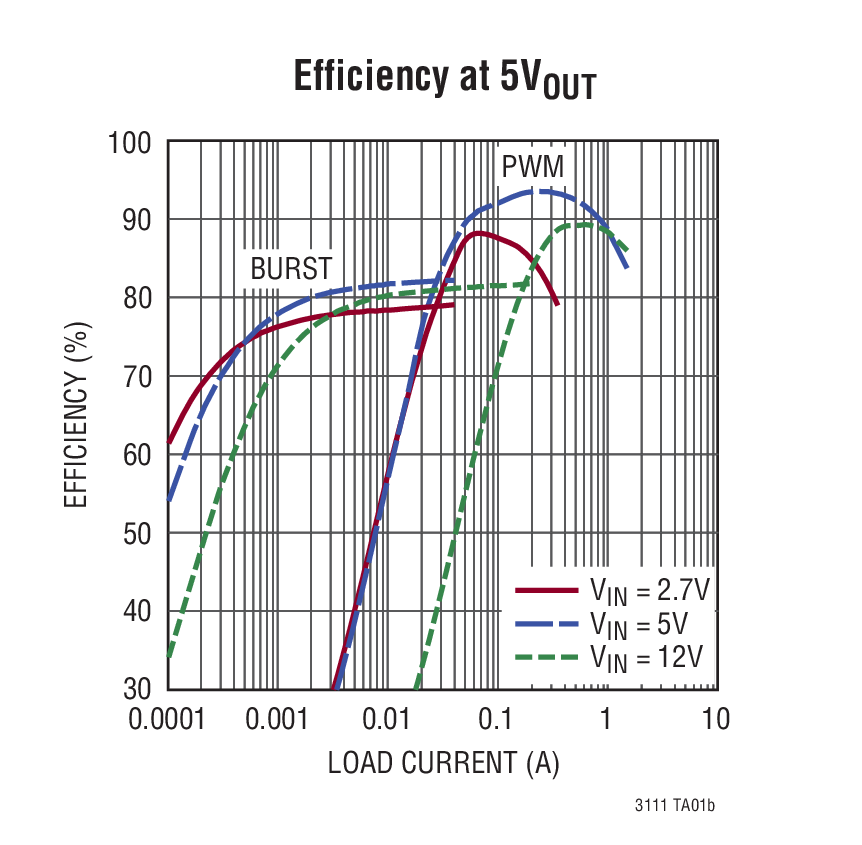

  • 效率高达 95%
  • 800kHz 开关频率，可同步范围介于 600kHz 至 1.5MHz 之间
  • 在突发模式 (Burst Mode®) 操作中的无负载静态电流为 49μA
  • 在停机模式中提供了输出断接
  • 停机电流 < 1μA
  • 内部软起动

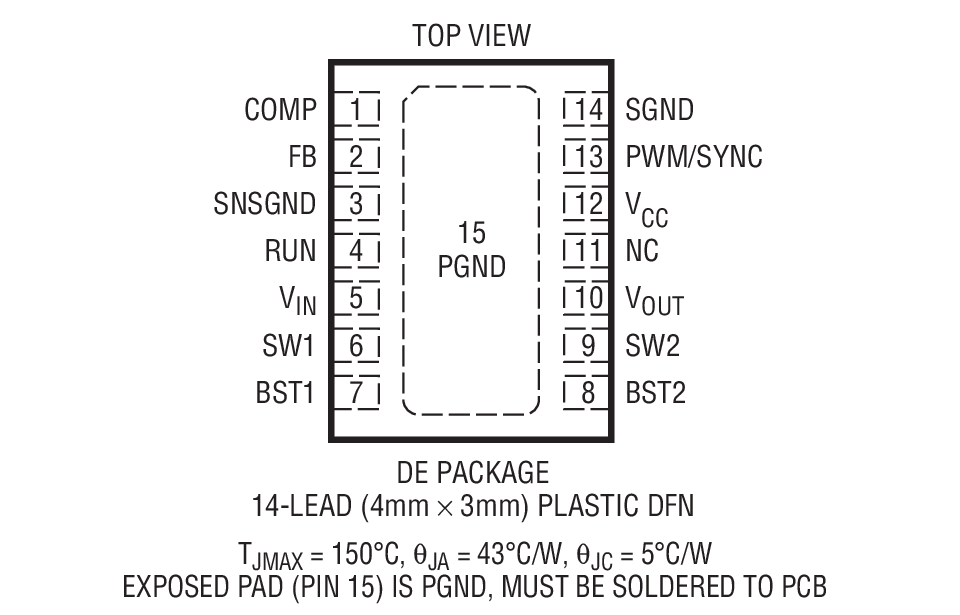

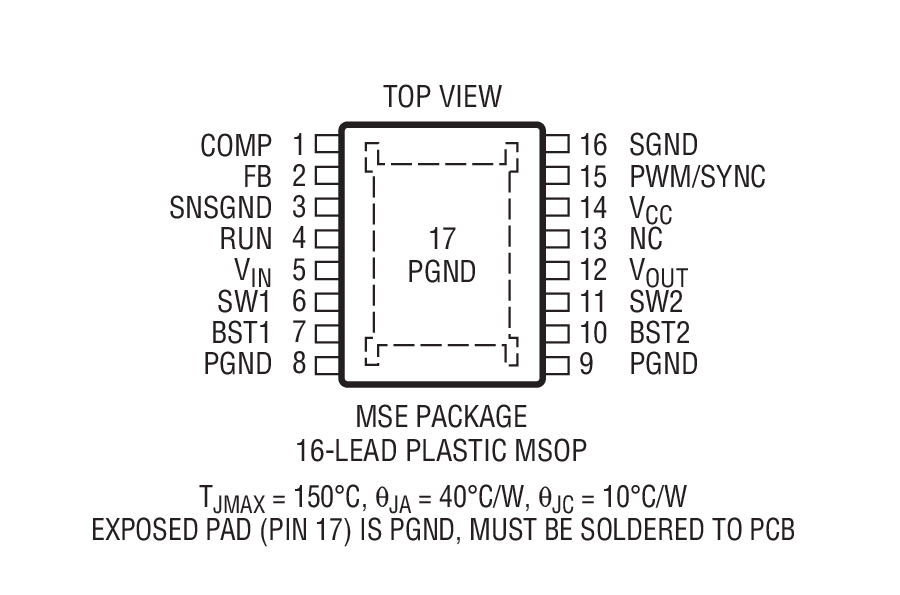

  • 小外形耐热性能增强型 14 引脚 (3mm x 4mm x 0.75mm) DFN 封装和 16 引脚 MSOP 封装
更多细节
show more Icon

LTC®3111 是一款固定频率、同步降压-升压型 DC/DC 转换器，其具有一个扩展的输入和输出范围。独特的四开关、单电感器架构提供了低噪声，并可在输入电压高于、低于或等于输出电压的情况下实现无缝运作。

LTC3111 具有一个 2.5V 至 15V 的输入和输出范围，很适合于多种单节或多节电池、后备电容器或墙上适配器电源应用。低 RDS(ON) 内部 N 沟道 MOSFET 开关和可选的 PWM 或突发模式操作可在众多的工作条件下实现高效率。

一个准确的 RUN 引脚允许用户设置转换器的接通门限电压。该器件的其他特点包括：短路保护、内部软起动和热停机功能。

LTC3111 可提供耐热性能增强型 14 引脚 (3mm x 4mm x 0.75mm) DFN 封装和 16 引脚 MSOP 封装。



Applications

  • 从单节、两节或三节锂离子电池、多节碱性电池 / 镍氢 (NiMH) 电池提供 3.3V 或 5V 输出
  • RF 发送器
  • 军用、工业电源系统
Show More Arrow image
file 查看数据手册
Documentation 查看所有文档
LTspice LTC3111 Demo Circuit - 5V, 800kHz Wide Input Voltage Buck-Boost Regulator (2.5-15V to 5V @ 1.5A) Download 3.00KB LTspice LTC3111 - Buck-Boost Regulators Download 2.13 KB
产品模型 16
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC3111

文档

4
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 用户手册
  • 数据手册
  • 可靠性数据
  • 全部
    TickIcon
  • 英文
  • 日文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 01/29/2014
英文

LTC3111: 15V, 1.5A Synchronous Buck-Boost DC/DC Converter Data Sheet

打开PDF文件

redirect
503.00K
download

下载 PDF

PDF Vector

PDF

更新 04/21/2014
日文

LTC3111: 15V、1.5A同期整流式昇降圧DC/DCコンバータ データシート

打开PDF文件

redirect
860.00K
download

下载 PDF

用户手册

1

PDF Vector

PDF

更新 02/27/2014
英文
DC1999A - Demo Manual redirect icon

525.00K

download

下载 PDF

可靠性数据

1

PDF Vector

PDF

更新 03/26/2018
英文
R526 Reliability Data redirect icon

365.77 K

download

下载 PDF

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型
LTC3111EDE#PBF 14-Lead DFN (4mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3111EDE#TRPBF 14-Lead DFN (4mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3111EMSE#PBF 16-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3111EMSE#TRPBF 16-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3111HDE#PBF 14-Lead DFN (4mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3111HDE#TRPBF 14-Lead DFN (4mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3111HMSE#PBF 16-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3111HMSE#TRPBF 16-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3111IDE#PBF 14-Lead DFN (4mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3111IDE#TRPBF 14-Lead DFN (4mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3111IMSE#PBF 16-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3111IMSE#TRPBF 16-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3111MPDE#PBF 14-Lead DFN (4mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3111MPDE#TRPBF 14-Lead DFN (4mm x 3mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3111MPMSE#PBF 16-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3111MPMSE#TRPBF 16-Lead MSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2024

- 24_0004

Epoxy Change from Henkel 8290 to 8290A for MSOP (3)

LTC3111EMSE#PBF

量产

LTC3111EMSE#TRPBF

量产

LTC3111HMSE#PBF

量产

LTC3111HMSE#TRPBF

量产

LTC3111IMSE#PBF

量产

LTC3111IMSE#TRPBF

量产

LTC3111MPMSE#PBF

量产

LTC3111MPMSE#TRPBF

量产

pdf

PCN24_0004_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

2月 4, 2020

- 20_0132

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3111EMSE#PBF

量产

LTC3111EMSE#TRPBF

量产

LTC3111HMSE#PBF

量产

LTC3111HMSE#TRPBF

量产

LTC3111IMSE#PBF

量产

LTC3111IMSE#TRPBF

量产

LTC3111MPMSE#PBF

量产

LTC3111MPMSE#TRPBF

量产

pdf

PCN20_0132_Form

external-icon

xls

Material_Report

Download

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 5, 2024

- 24_0004

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP (3)

LTC3111EMSE#PBF

量产

LTC3111EMSE#TRPBF

量产

LTC3111HMSE#PBF

量产

LTC3111HMSE#TRPBF

量产

LTC3111IMSE#PBF

量产

LTC3111IMSE#TRPBF

量产

LTC3111MPMSE#PBF

量产

LTC3111MPMSE#TRPBF

量产

pdf

PCN24_0004_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download
2月 4, 2020

- 20_0132

arrow down

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3111EMSE#PBF

量产

LTC3111EMSE#TRPBF

量产

LTC3111HMSE#PBF

量产

LTC3111HMSE#TRPBF

量产

LTC3111IMSE#PBF

量产

LTC3111IMSE#TRPBF

量产

LTC3111MPMSE#PBF

量产

LTC3111MPMSE#TRPBF

量产

pdf

PCN20_0132_Form

external-icon

xls

Material_Report

Download
软件和型号相关生态系统

软件和型号相关生态系统

部分模型 产品周期 描述

PowerPath、理想二极管和负载开关1
LTC4417
popup image
Cart

推荐新设计使用

确定了优先级的 PowerPath™ 控制器

评估套件

评估套件 1

reference details image

DC1999A

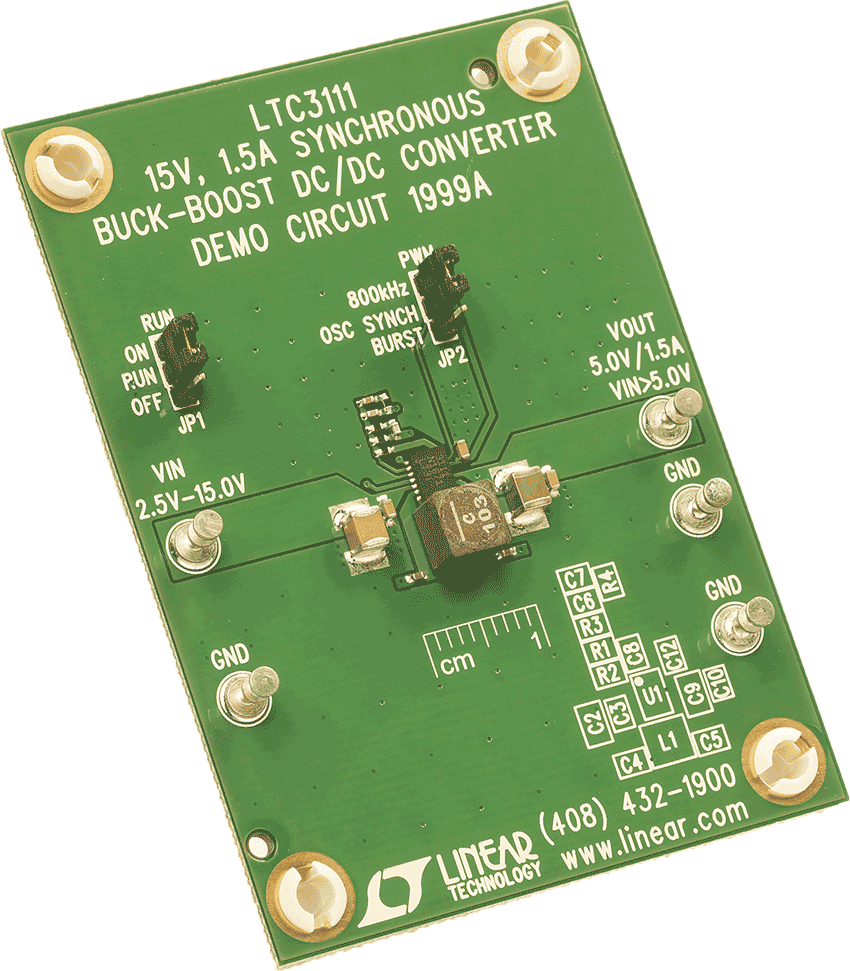

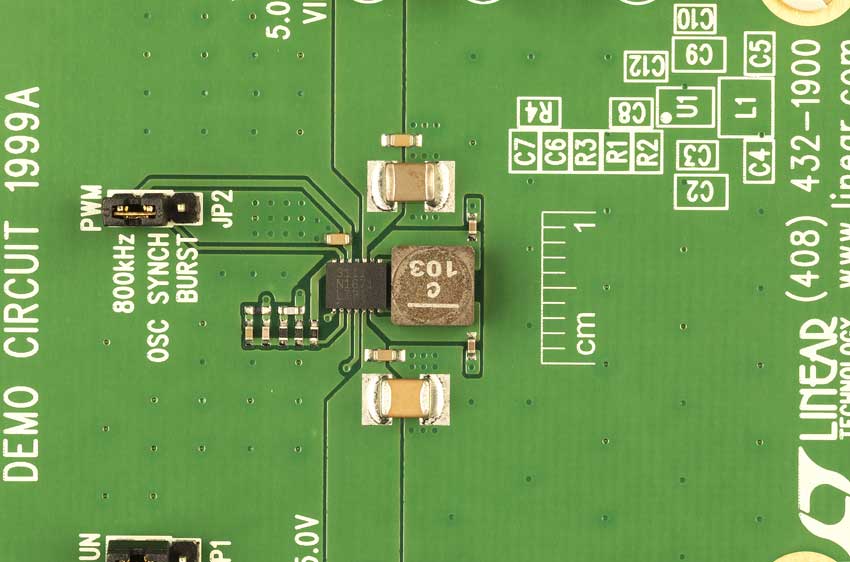

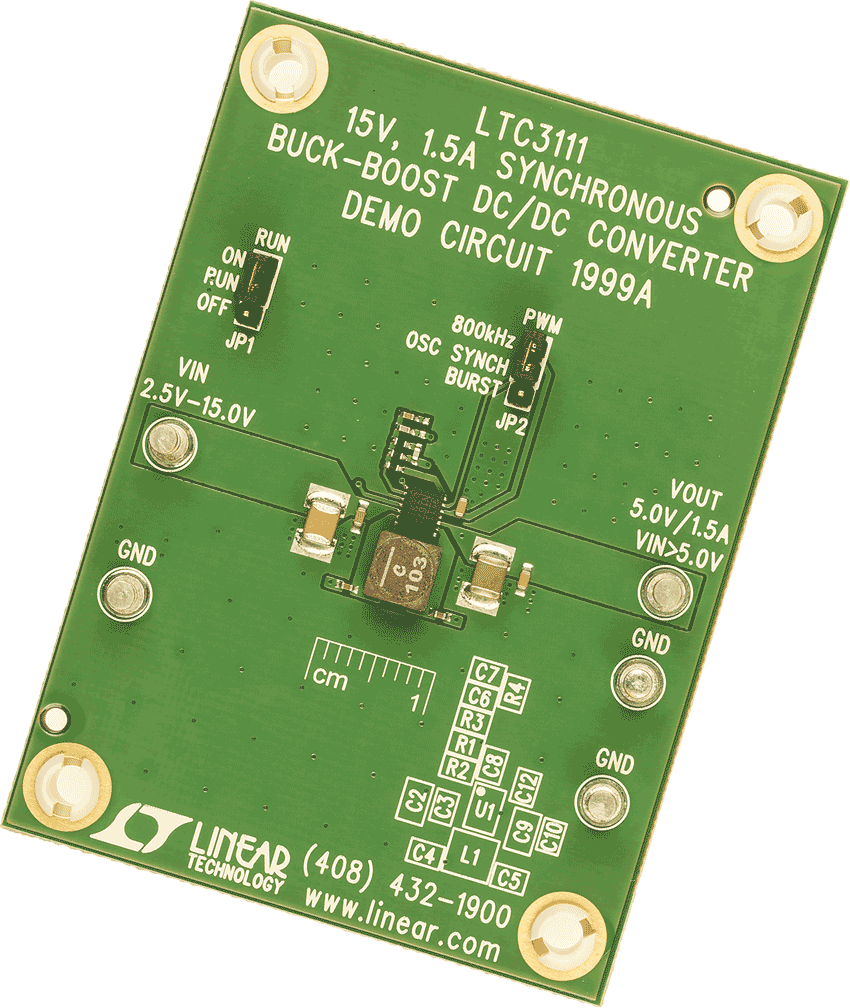

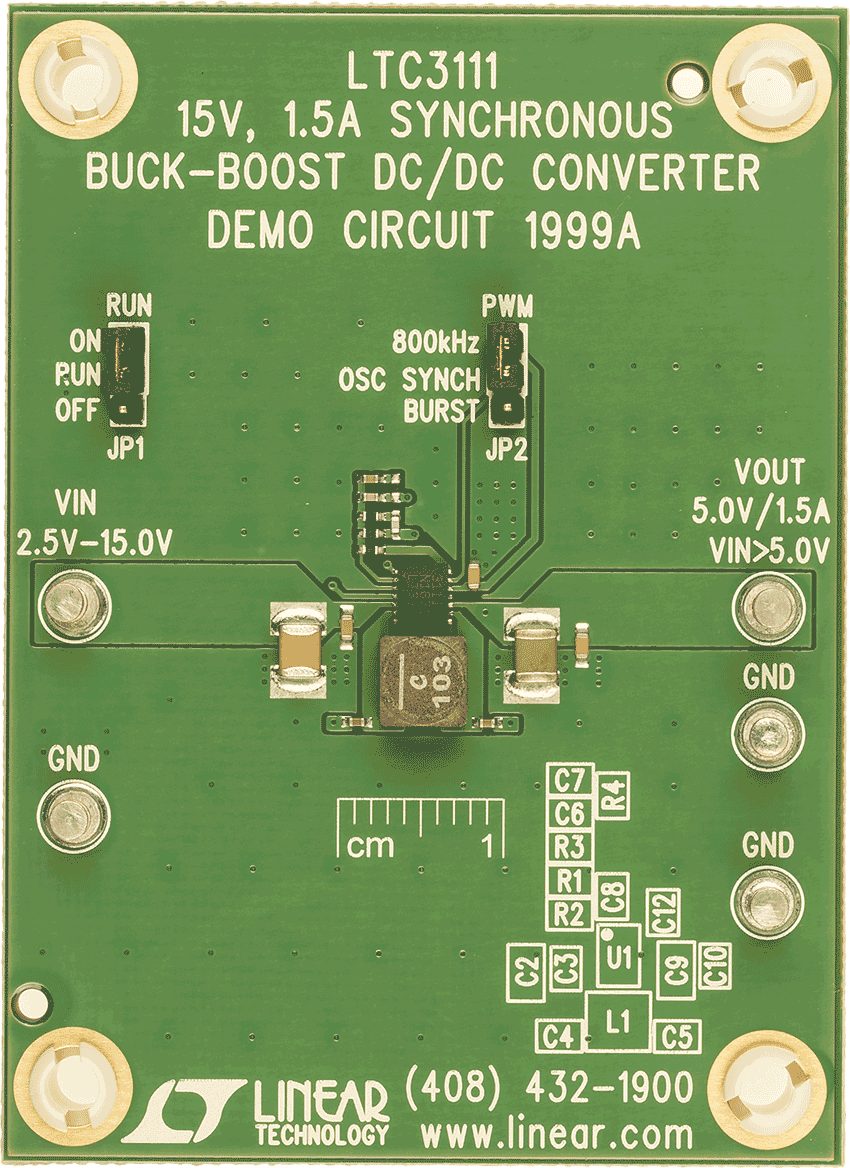

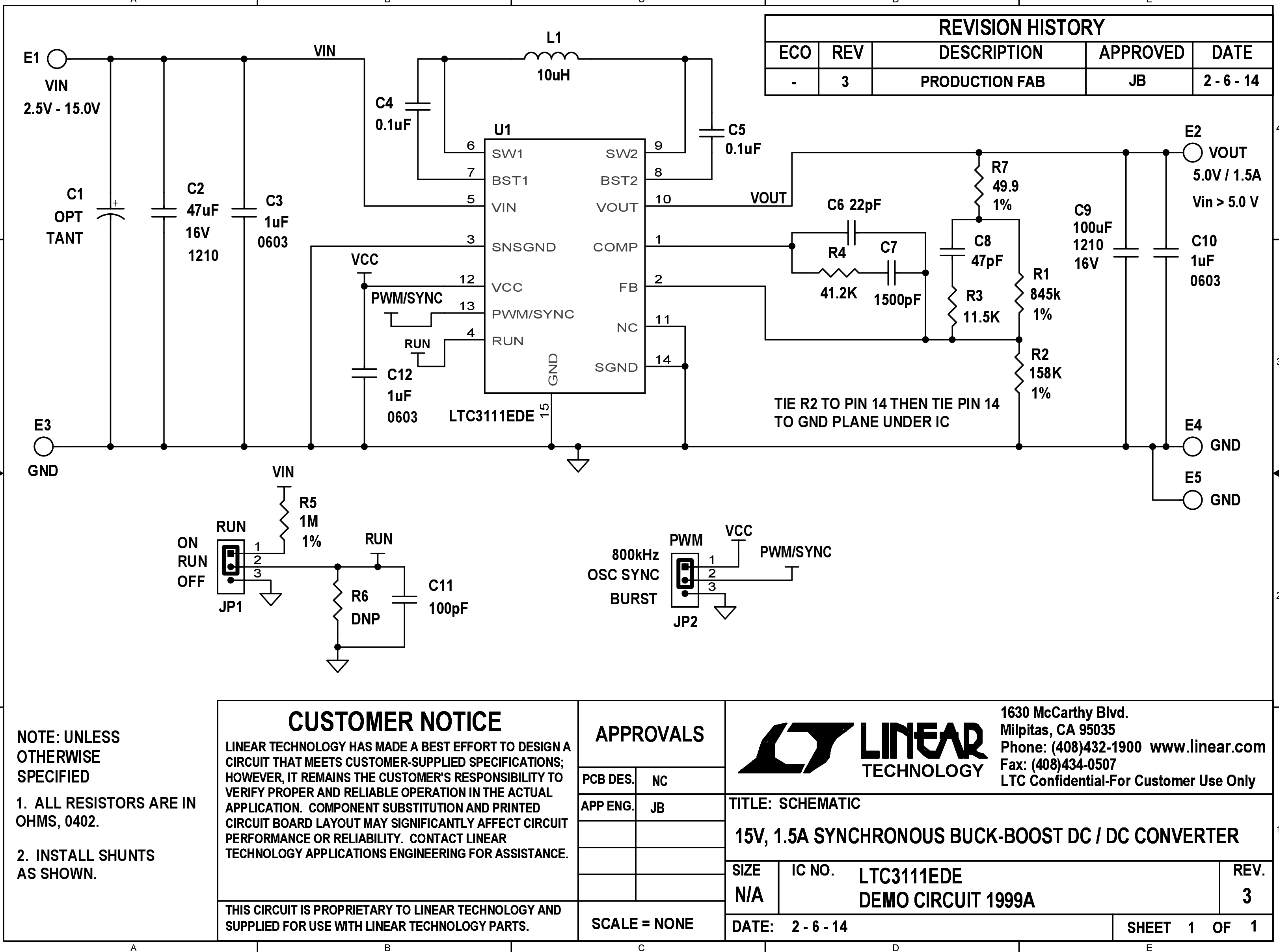

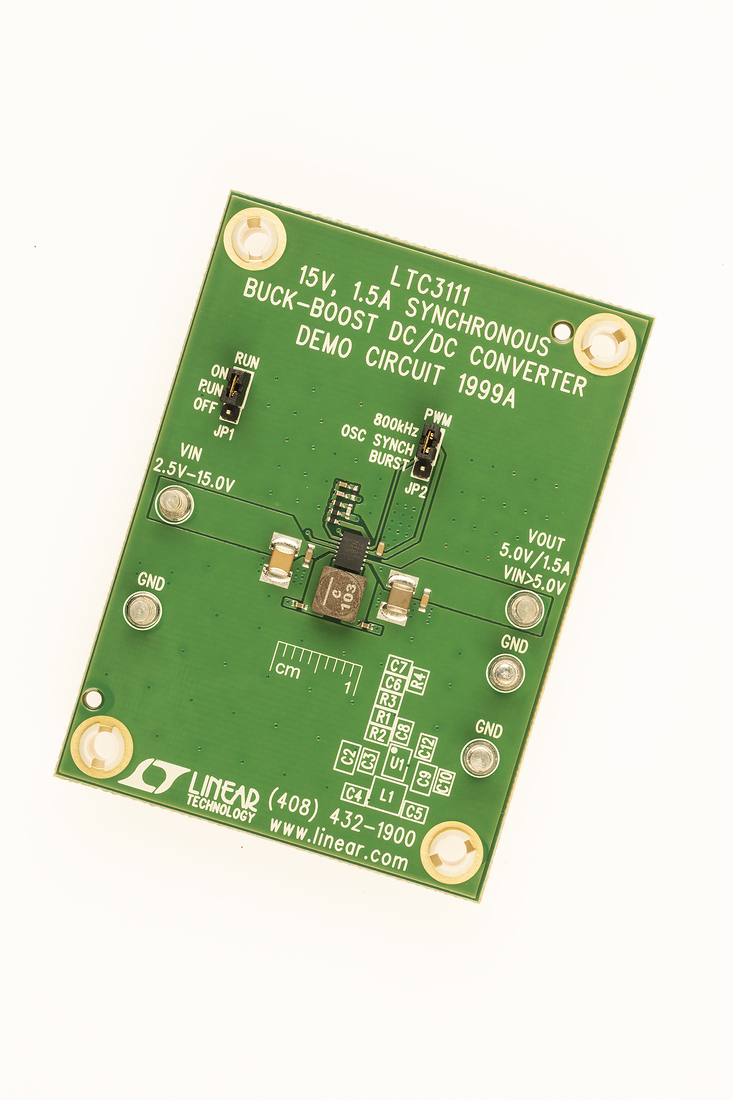

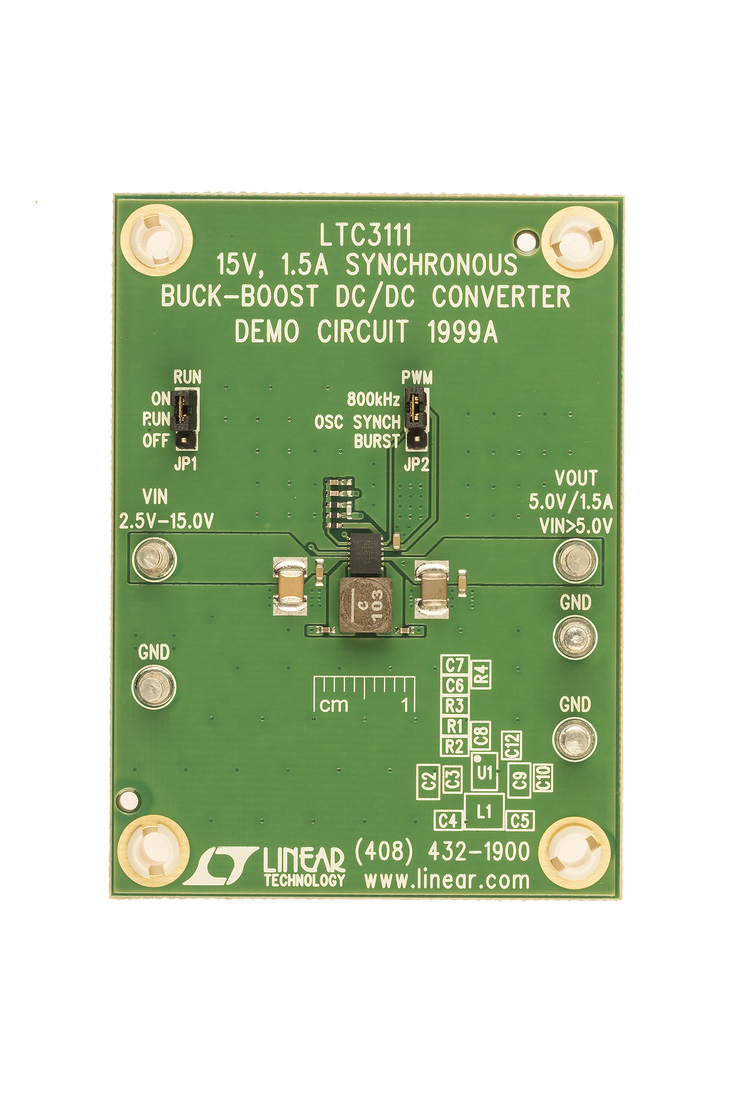

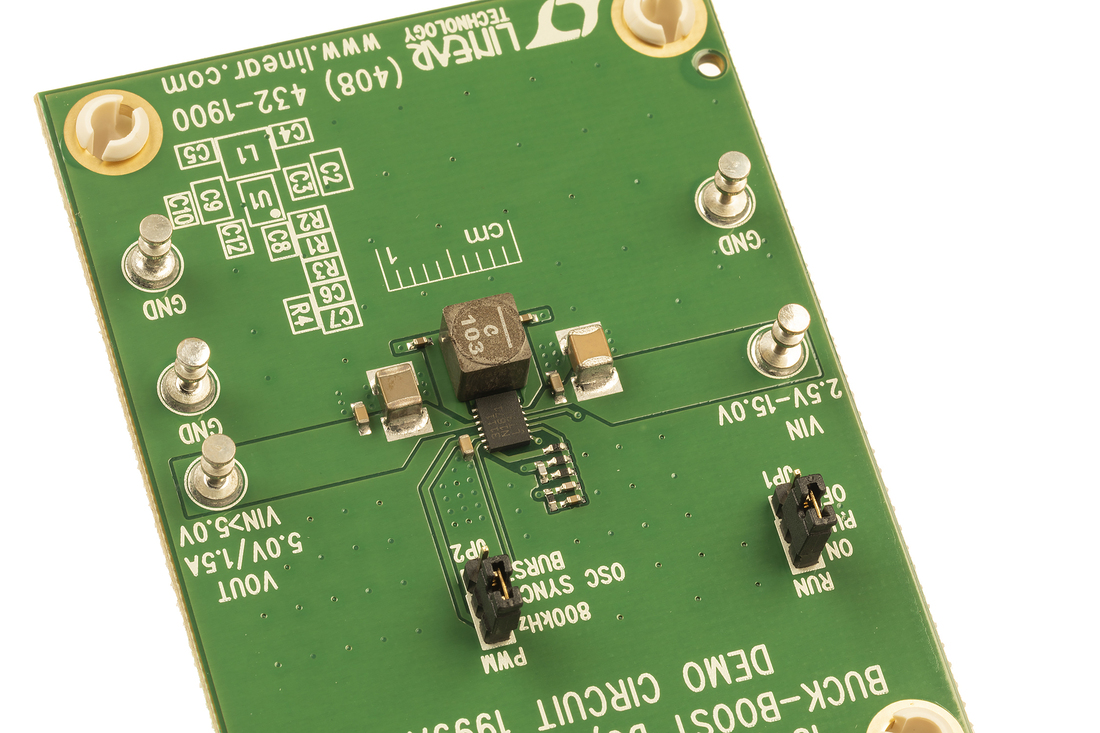

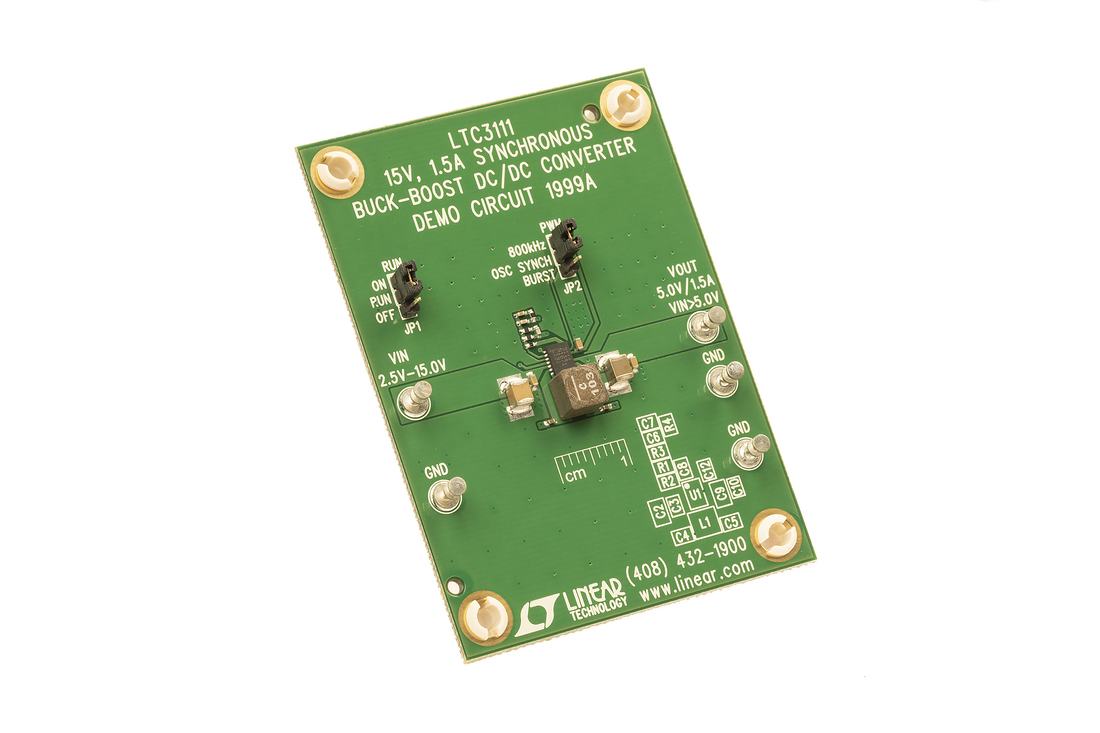

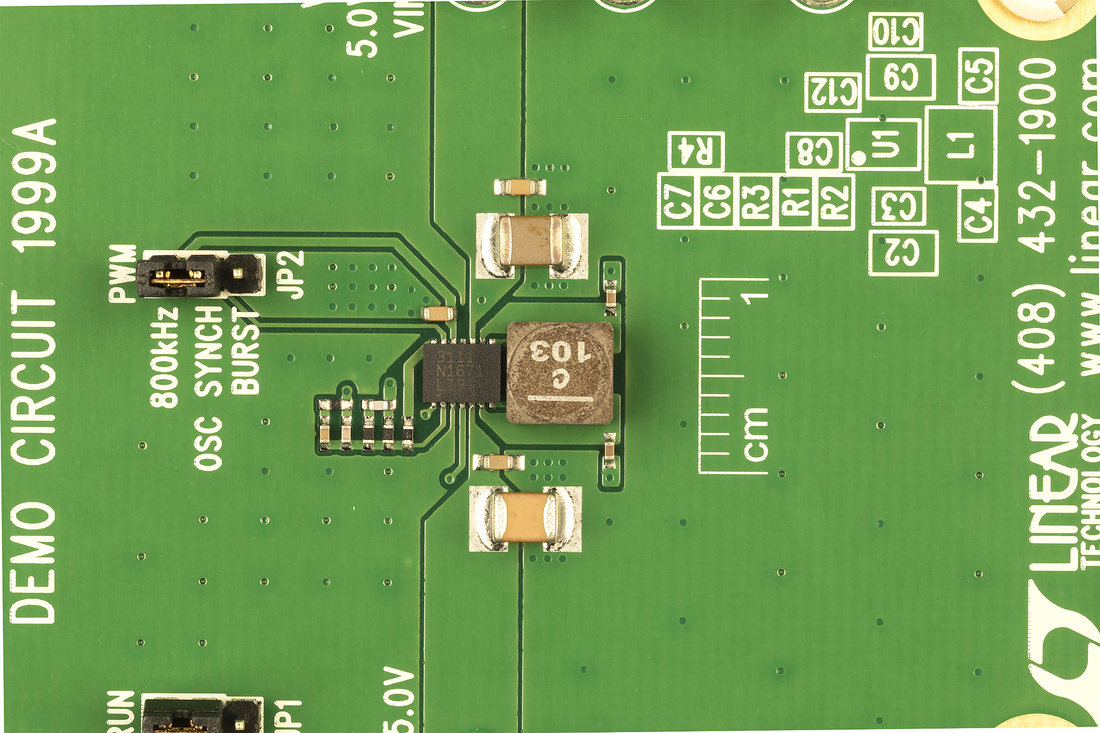

LTC3111演示板 | 降压-升压转换器， 2.5V ≤ VIN ≤ 15V， VOUT = 5V (1.5A)
