概览
优势和特点
- 热能收集辅助的电源管理系统
- VOUT 跟踪主电池电压
- 2.2V LDO 输出
- 储能输出，箝位至 4.3V
- 可采用低至 20mV 的输入运作
- 电池工作指示器 (BAT_OFF)
- 从电池吸收的 IQ：
- 采用能量收集时为 80nA
- 无能量收集时为 6μA
- 标准和紧凑型升压变压器
- 小外形的耐热性能增强型 10引脚 (3mm x 3mm) DFN 封装
产品详情
LTC®3107 是一款高度集成的 DC/DC 转换器，其设计用于通过收集和管理来自极低输入电压电源 (例如：热电发生器 [TEG] 和热电堆) 的多余能量以延长低功率无线系统中主电池的寿命。升压型拓扑可采用低至 20mV 的输入电压运作。
LTC3107 采用一个小型升压变压器，其提供了一款完整的电源管理解决方案，适合于那些依靠一个主电池工作的典型无线传感器应用。2.2V LDO 可用于为一个外部微处理器供电，而主输出电压则可自动调整以与主电池的电压相匹配。在有收集能量可用的情况下，LTC3107 可从电池电源无缝切换至收集能量电源，因而延长了电池的使用寿命。BAT_OFF 指示器可用于跟踪电池的使用情况。一个任选的存储电容器负责累积多余的收集能量，从而进一步延长电池寿命。
LTC3107 采用小外形的耐热性能增强型 10引脚 (3mm x 3mm) DFN 封装。
应用
- 工业无线感测
- 远程传感器和无线电电源
- HVAC
- 自动计量
- 楼宇自动化、安保
- 预见性维护、状态监视
产品生命周期
新设计不推荐使用本产品
表示相关产品已过时，ADI公司不再推荐新设计使用。
评估套件 (2)
参考资料
-

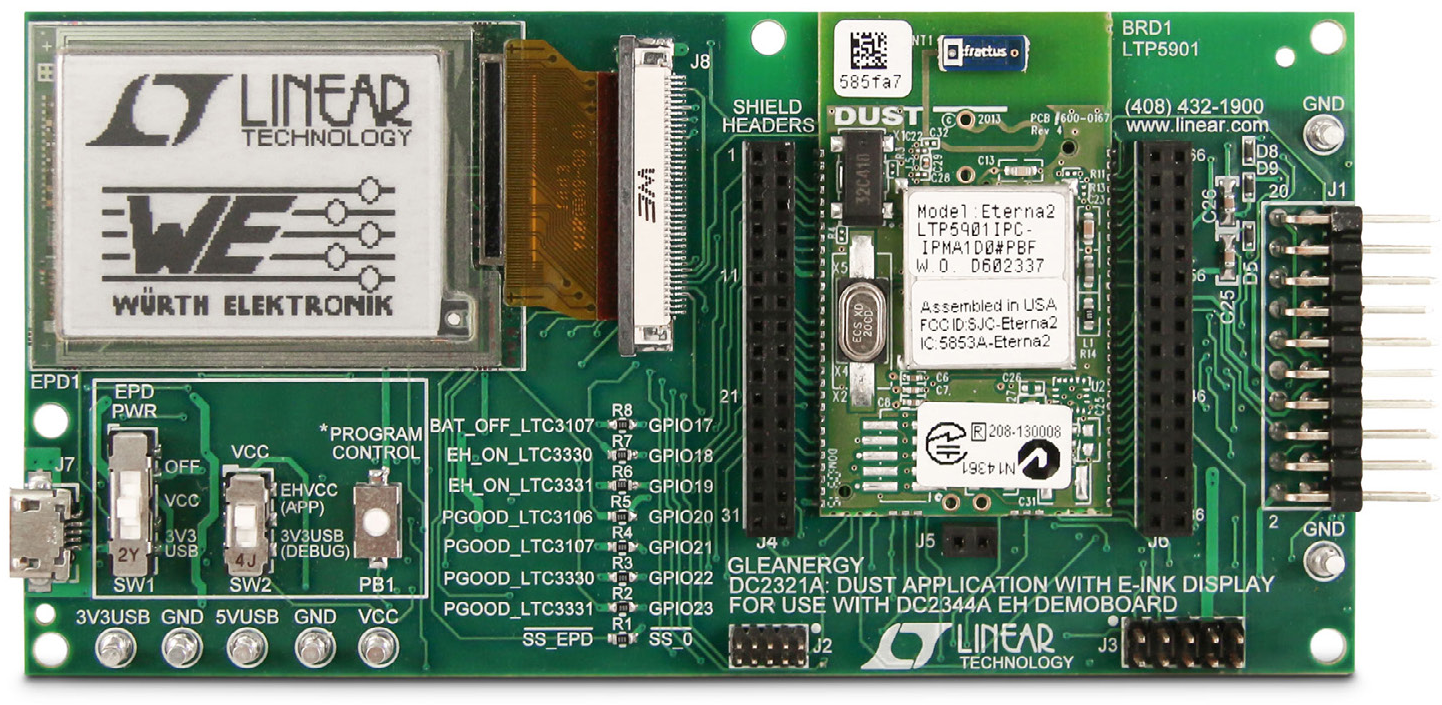

DC2321A - Demo Manual (Rev. B)11/23/2016
-

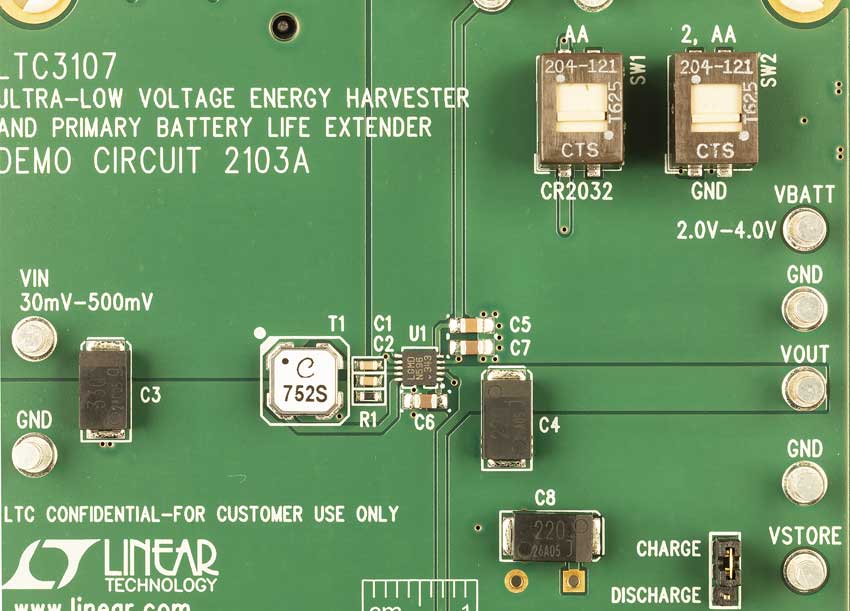

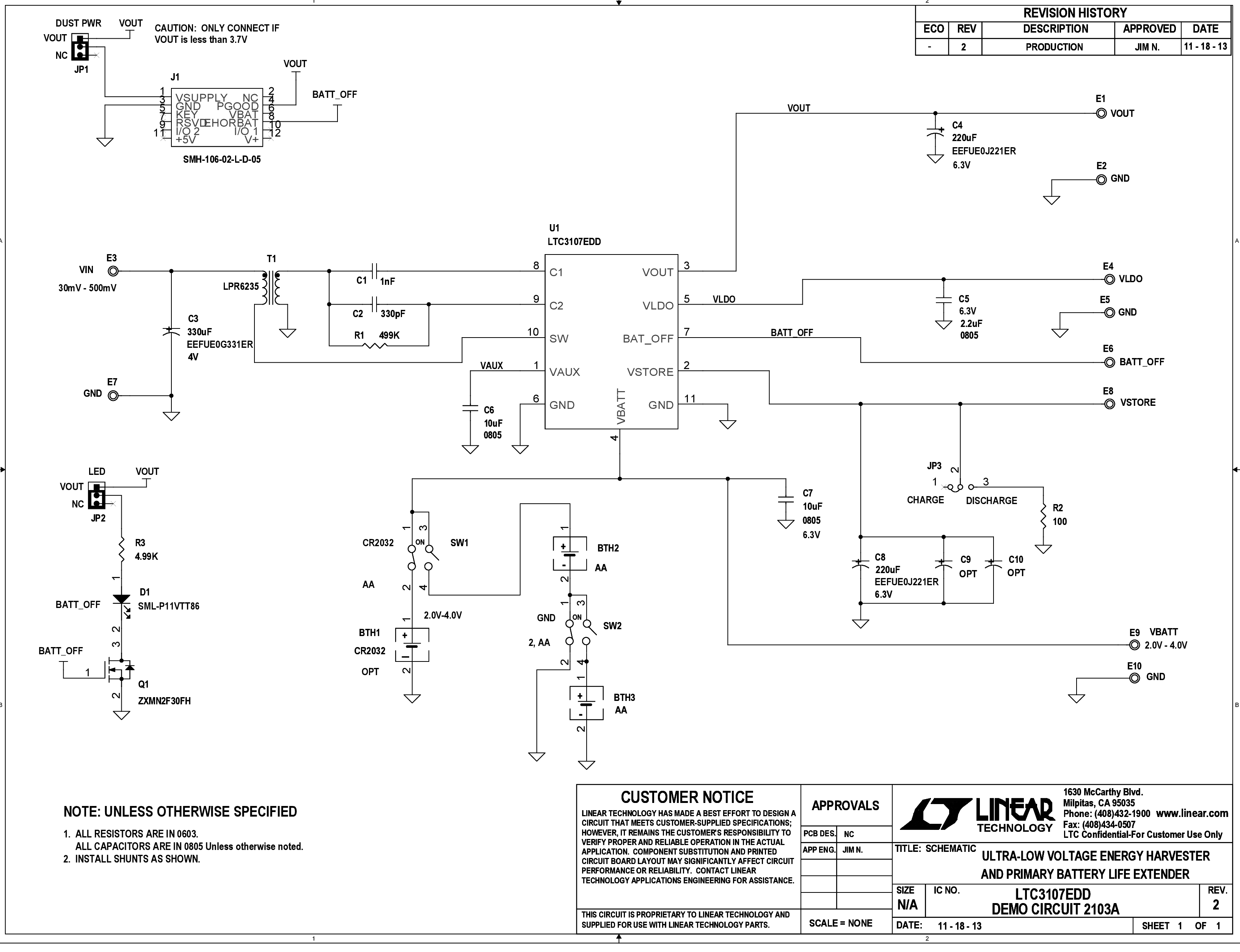

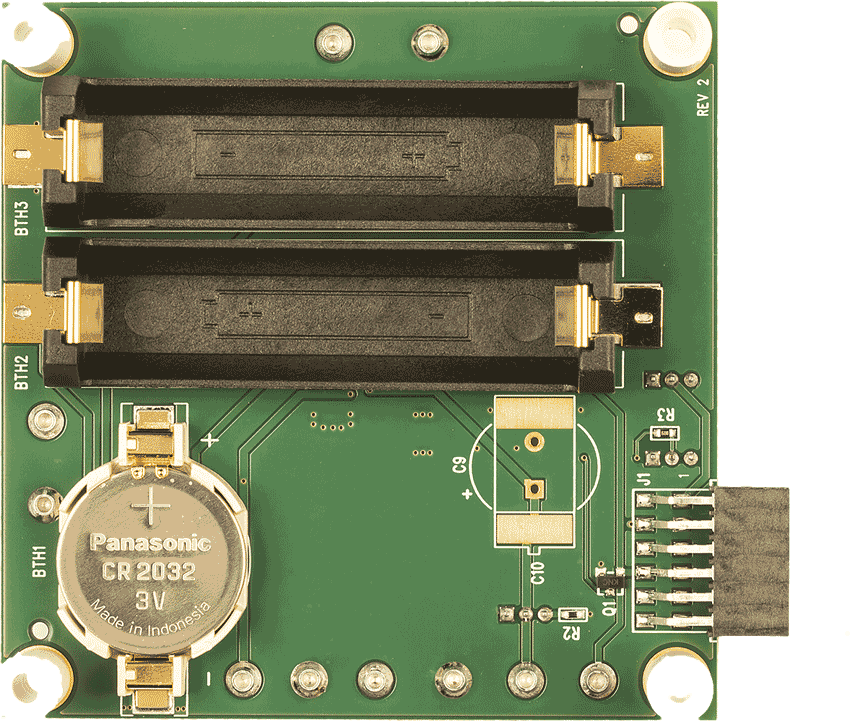

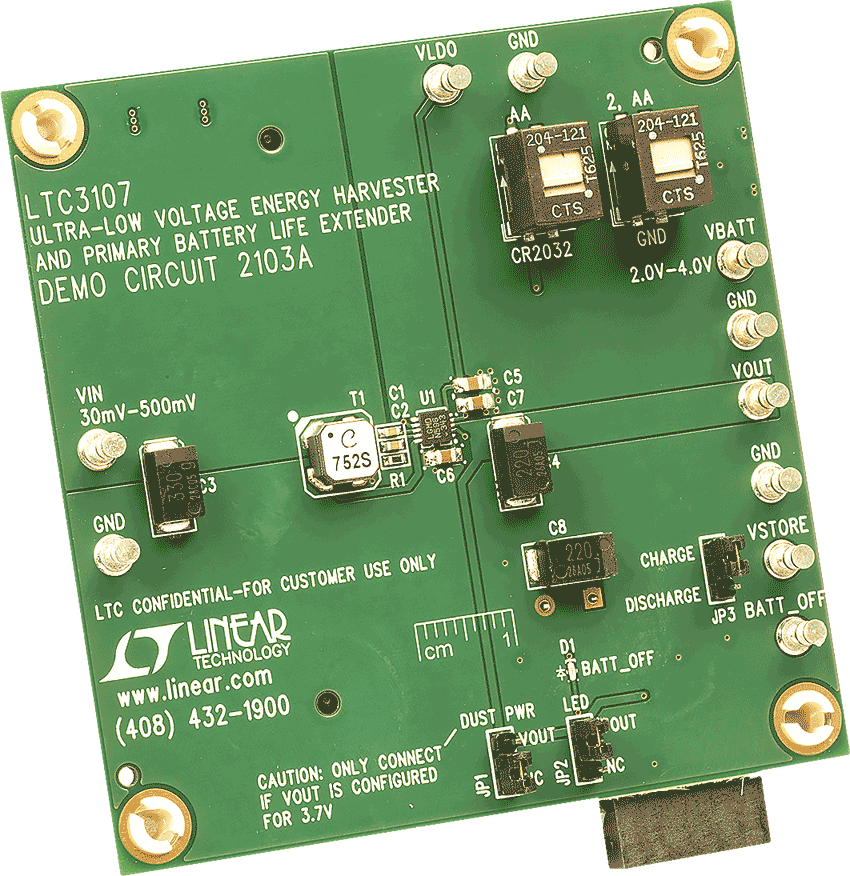

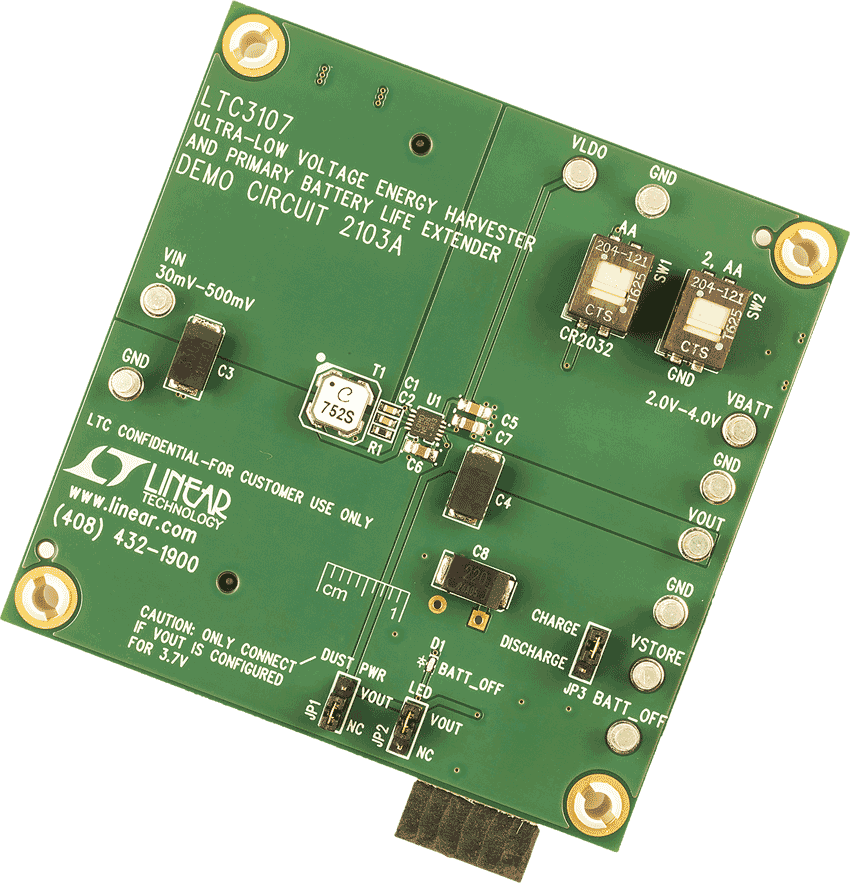

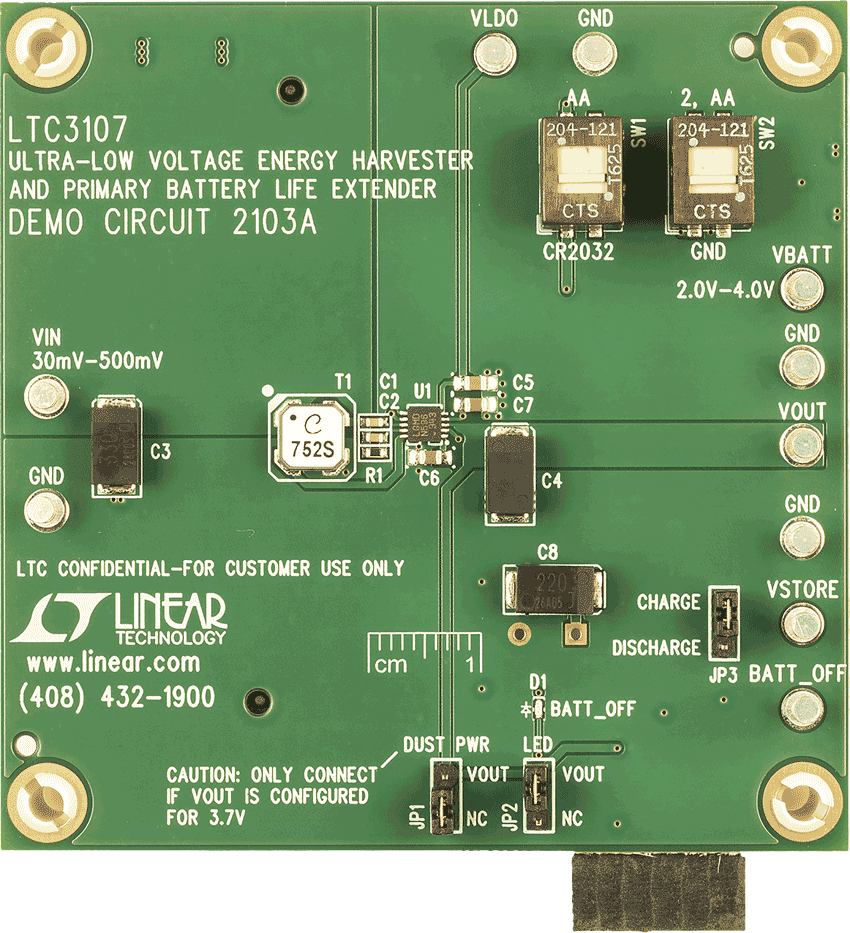

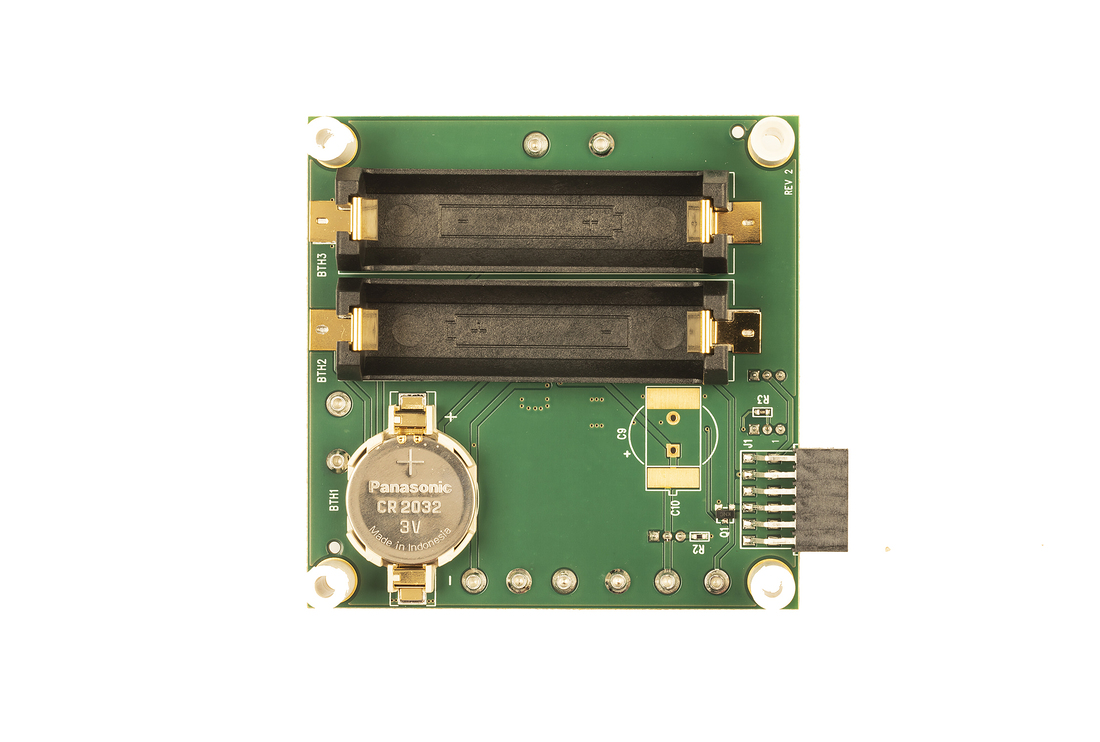

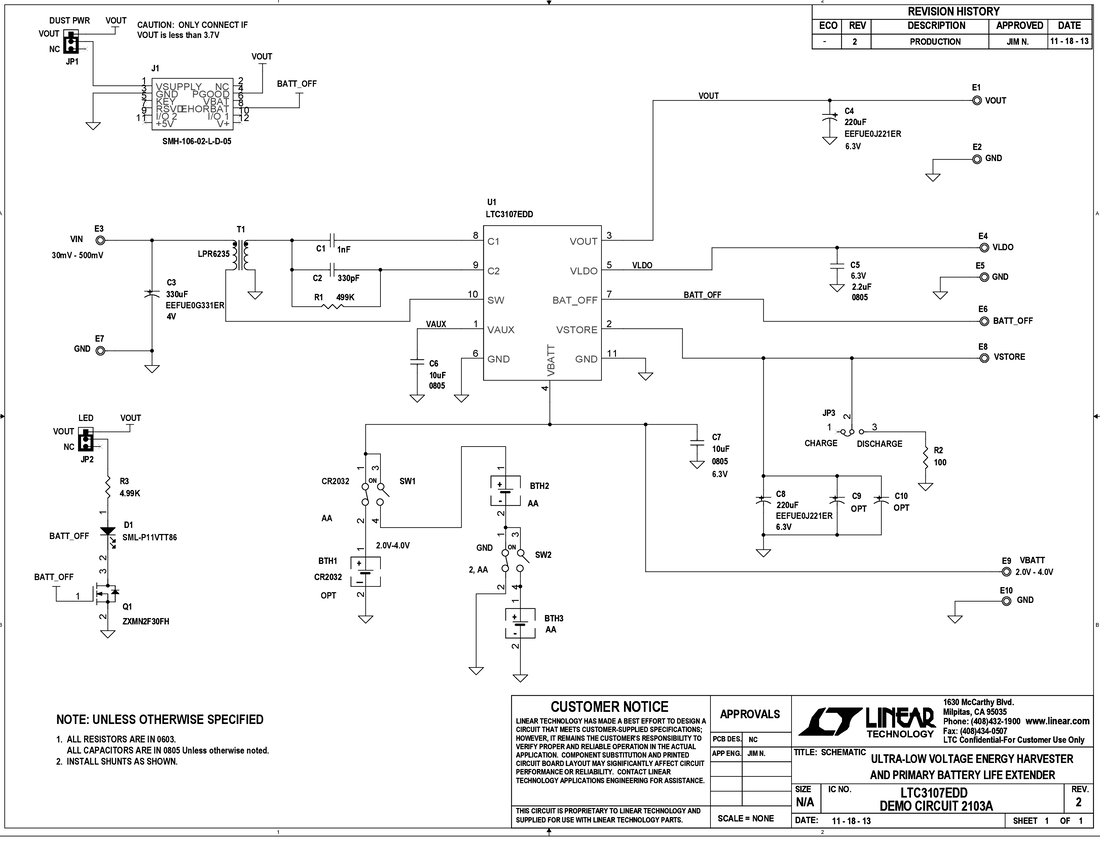

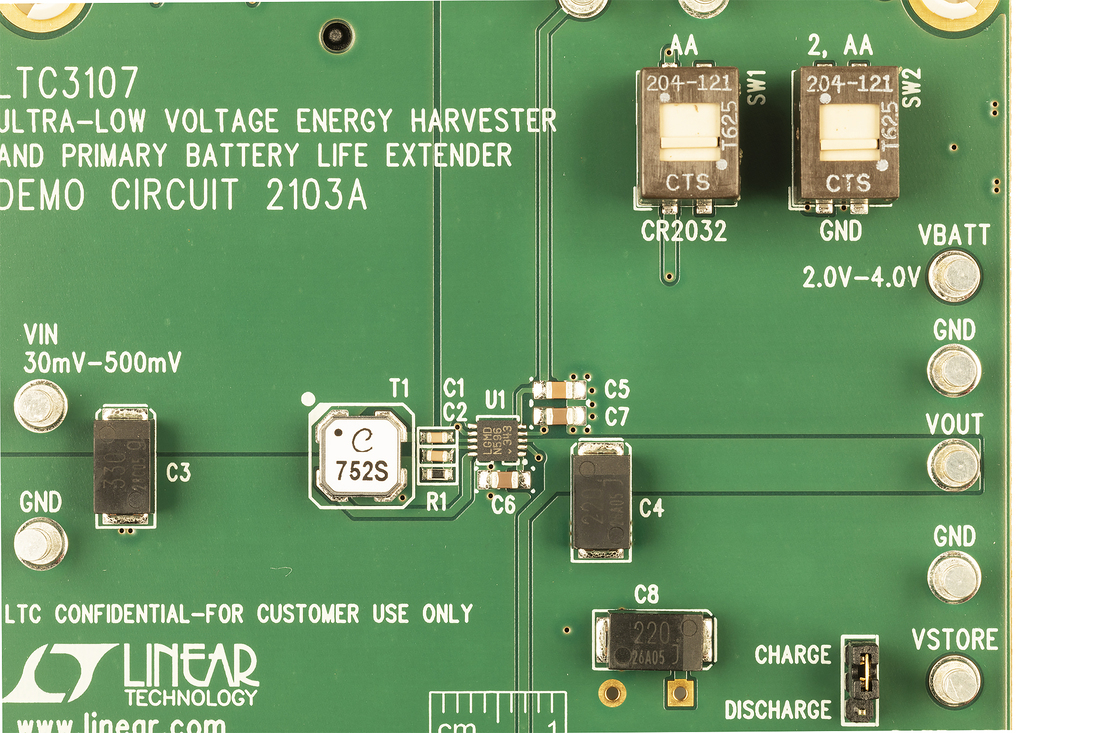

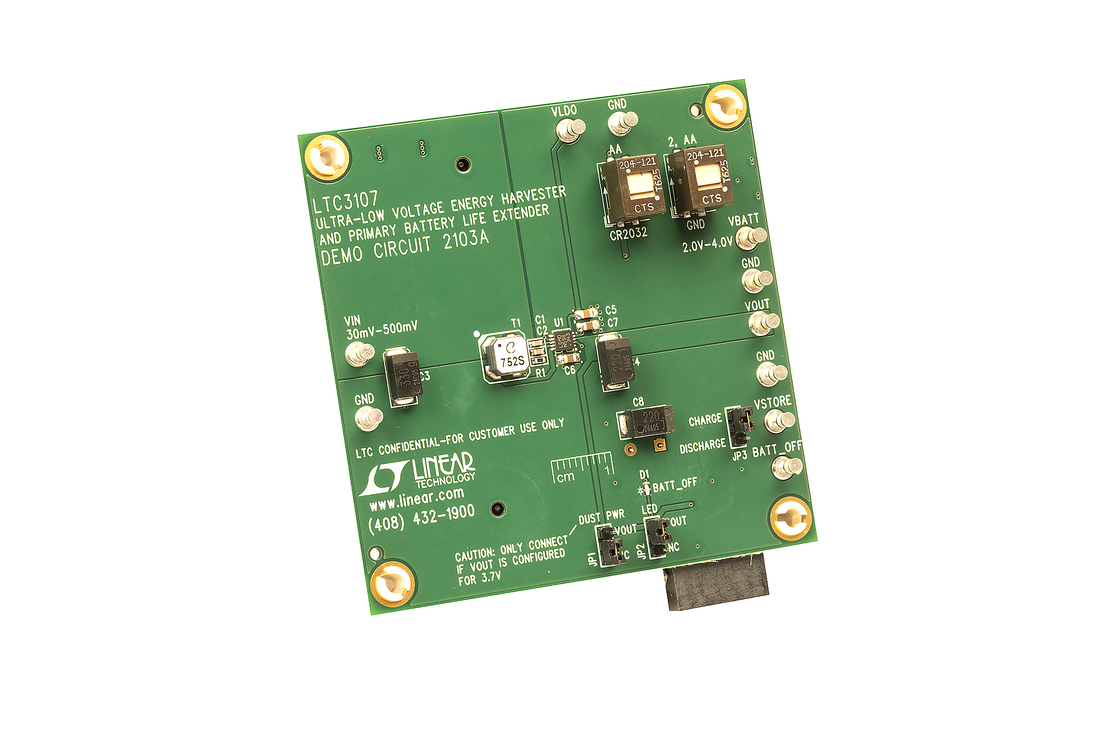

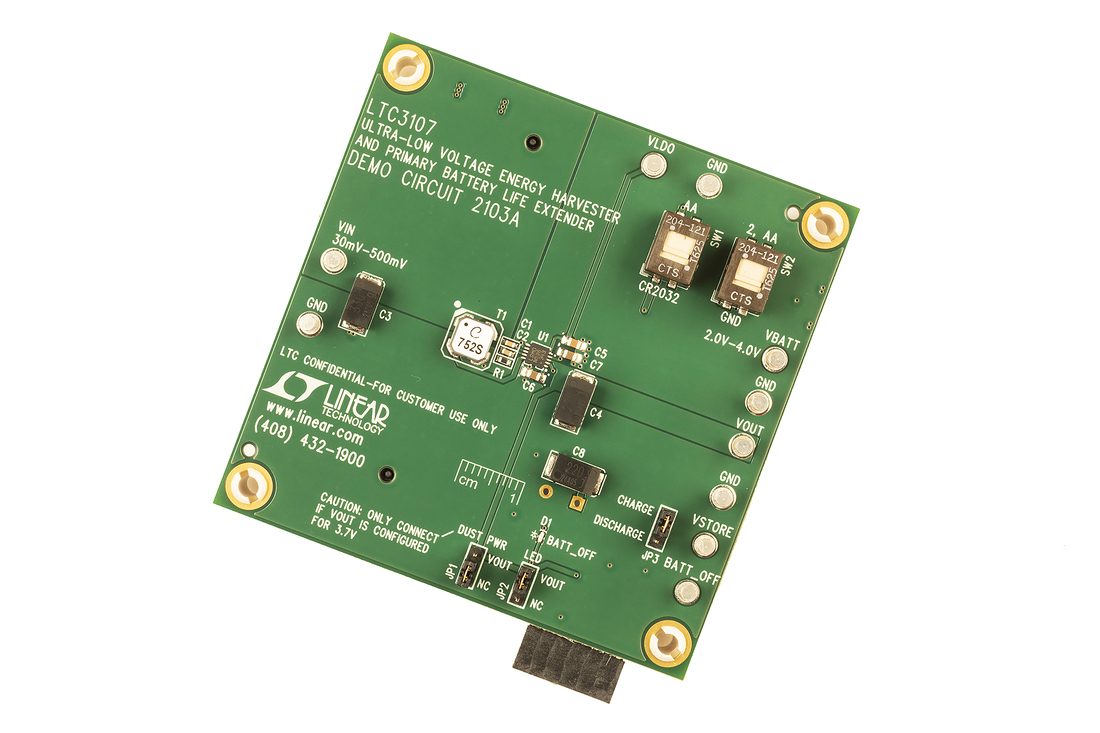

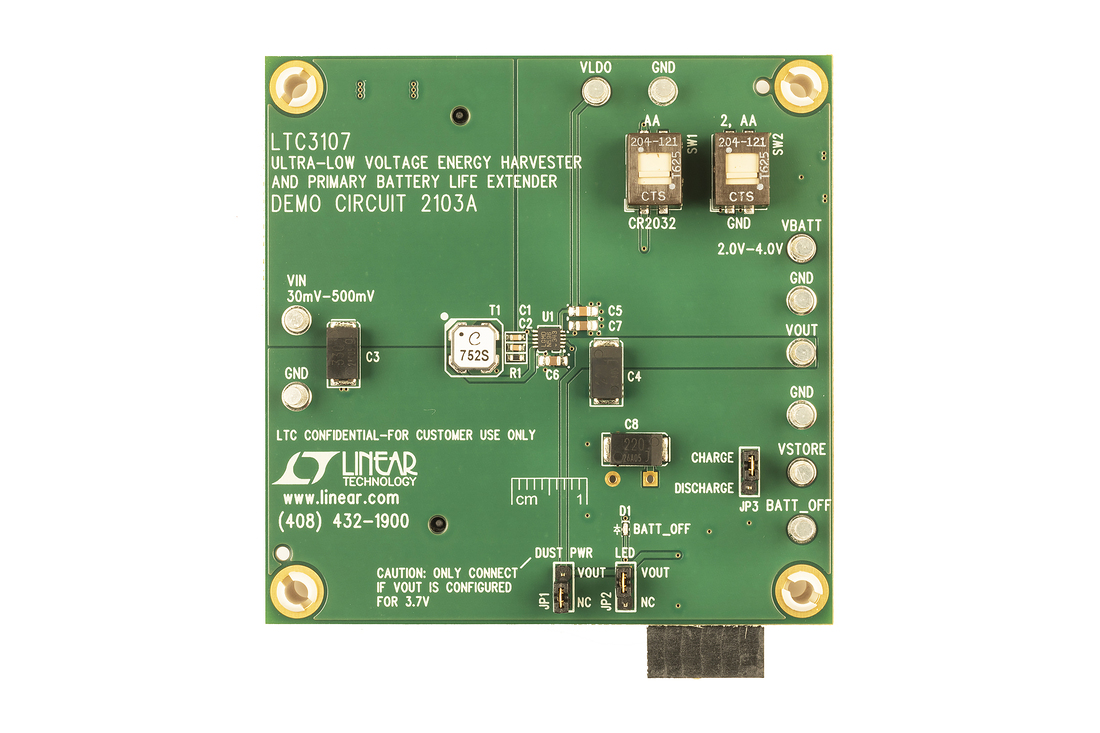

DC2103A - Demo Manual2/28/2014
-
连续无创式血压解决方案4/23/2020
-
Harvest Thermal Energy10/27/2014
-
环保楼宇数量激增：能量收集成为无线传感器节点的关键应用7/1/2020 Thought Leadership
-
能量收集势头日益强劲6/15/2017
-
IoT 的功率需求类似于能量收集系统3/19/2016
工具及仿真模型
LTspice中提供以下器件型号：
LTC3107
