LTC3106

具 PowerPath 和 1.6μA 静态电流的 300mA 低电压降压-升压型转换器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 具集成型电源通路 (PowerPath) 管理器的双输入降压-升压
  • 超低启动电压:850mV (起动时未采用备用电源),300mV (起动时采用了一个备用电源)
  • 可兼容主电池或可再充电备用电池
  • 可采用数字方式来选择的 VOUT 和 VSTORE
  • 最大功率点控制
  • 超低静态电流:1.6μA
  • 可在 VIN 或 VSTORE 高于、低于或等于输出的情况下提供稳定的输出
  • 可任选的备用电池涓流充电器
  • “货架模式” (Shelf Mode) 提供断开功能以保持电池在货架上的寿命
  • 突发模式 (Burst Mode®) 操作
  • 准确的 RUN 引脚门限
  • 电源良好输出电压指示器
  • 可选的峰值电流限值:90mA / 650mA
  • 采用耐热性能增强型 3mm x 4mm 16 引脚 QFN 和 20 引脚 TSSOP 封装

更多细节
show more Icon

LTC®3106 是一款高度集成的超低电压降压-升压型 DC/DC 转换器,其具有专为多电源、低功率系统而优化的自动 PowerPath 管理功能。在无负载条件下,LTC3106 仅吸收 1.6μA,并可采用任一输入电源产生高达 5V 的输出电压。

如果主电源不可用,则 LTC3106 将无缝地切换至备用电源。LTC3106 可兼容可再充电电池或主电池,并能够在可使用某种剩余能量时对备用电池进行涓流充电。任选的最大功率点控制功能可确保电源与负载之间的功率传输得到优化。输出电压和备用电压 VSTORE 采用数字方式进行设置,从而减少了所需的外部组件数目。零功率 “货架模式” (Shelf Mode) 可确保当备用电池被置于长时间地连接至 LTC3106 的情况下保持充电状态。

其他特点包括一个准确的接通电压、一个用于 VOUT 的电源良好指示器、一个针对较低功率应用的 100mA 用户可选峰值电流限制设定值、热停机、以及用户可选的备用电源和输出电压。




Applications

  • 无线传感器网络
  • 家庭或办公大楼自动化
  • 能量收集
  • 远程传感器

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC3106EFE#PBF
  • HTML
  • HTML
LTC3106EFE#TRPBF
  • HTML
  • HTML
LTC3106EUDC#PBF
  • HTML
  • HTML
LTC3106EUDC#TRPBF
  • HTML
  • HTML
LTC3106IFE#PBF
  • HTML
  • HTML
LTC3106IFE#TRPBF
  • HTML
  • HTML
LTC3106IUDC#PBF
  • HTML
  • HTML
LTC3106IUDC#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3106EFE#PBF

量产

LTC3106EFE#TRPBF

量产

LTC3106IFE#PBF

量产

LTC3106IFE#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

4月 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3106EFE#PBF

量产

LTC3106EFE#TRPBF

量产

LTC3106IFE#PBF

量产

LTC3106IFE#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 2

reference details image

DC2255A

LTC3106EUDC Demo Board | Buck-Boost, 0.35V ≤ VIN ≤ 5.1V; VOUT = 1.8/2.2/3.3/5V @ 300mA

zoom

DC2255A

LTC3106EUDC Demo Board | Buck-Boost, 0.35V ≤ VIN ≤ 5.1V; VOUT = 1.8/2.2/3.3/5V @ 300mA

LTC3106EUDC Demo Board | Buck-Boost, 0.35V ≤ VIN ≤ 5.1V; VOUT = 1.8/2.2/3.3/5V @ 300mA

产品详情

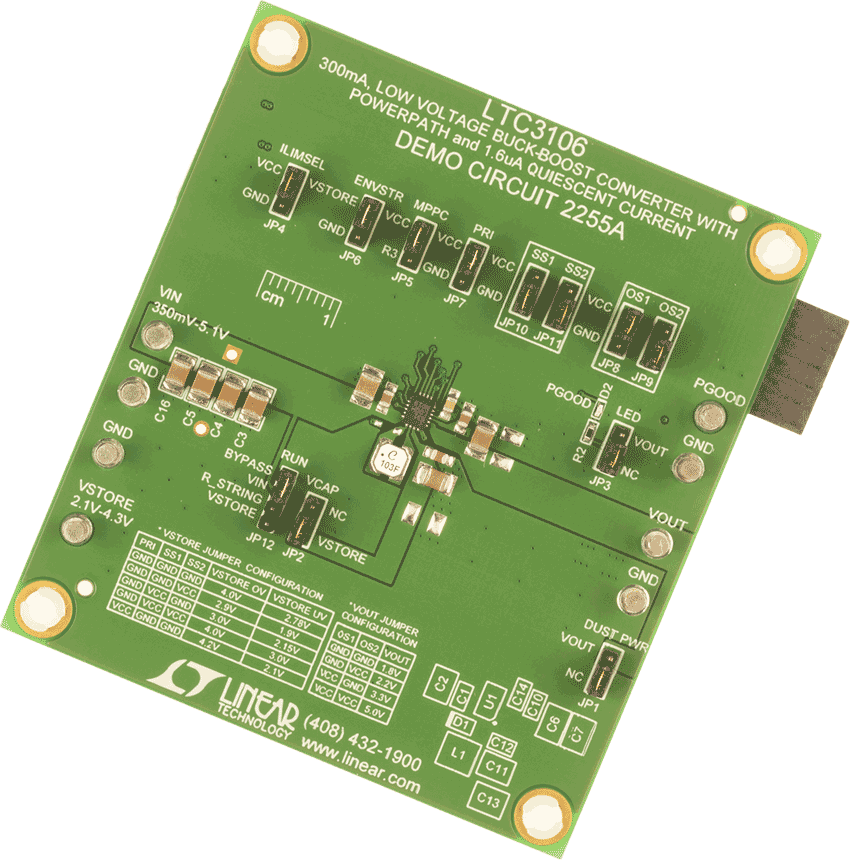

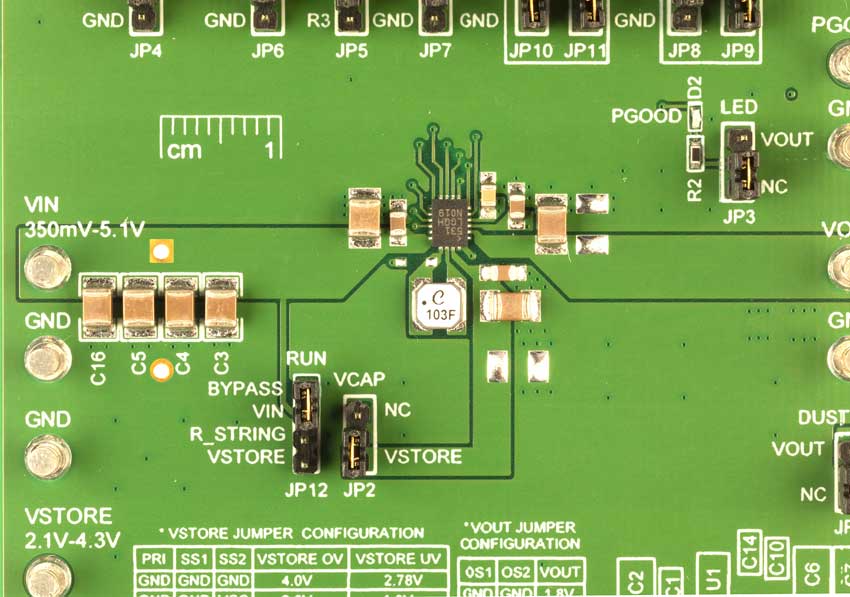

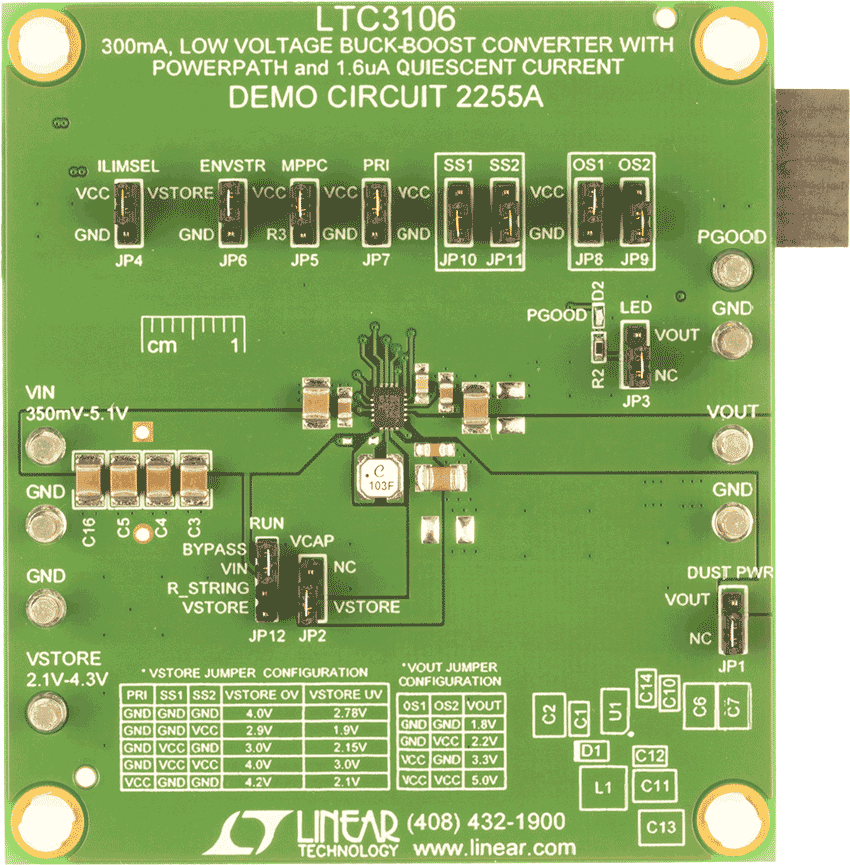

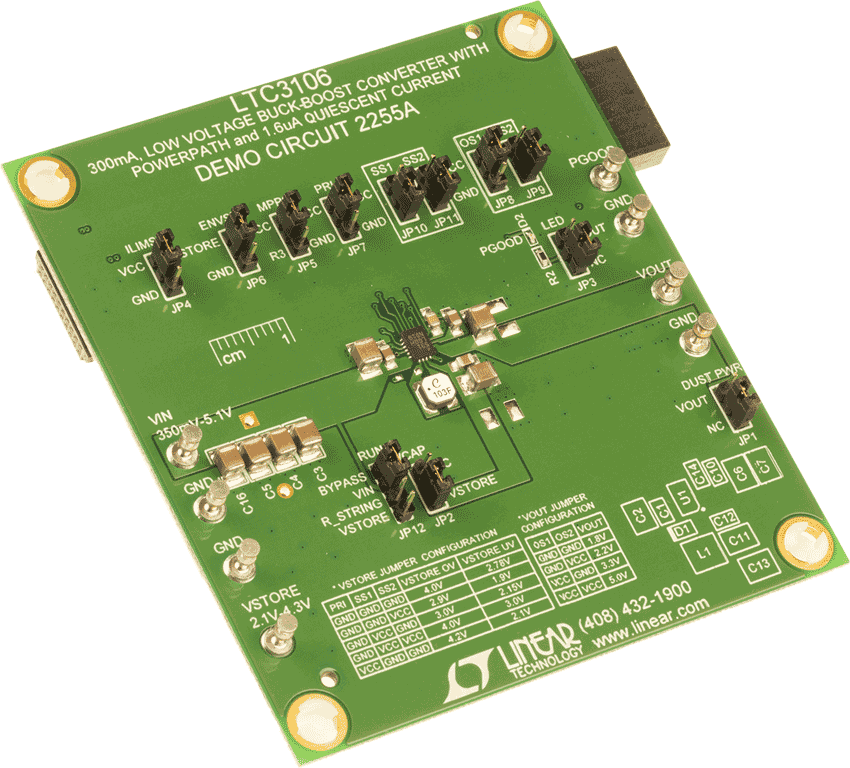

Demonstration circuit DC2255A features the LTC3106, an ultralow input voltage buck-boost DC/DC converter with automatic PowerPath management optimized for multisource, low power systems. The DC2255A has four user-selectable output voltages: 1.8V, 2.2V, 3.3V and 5V. Output current can be up to 300mA (for VIN > VOUT). the LTC3106 operates with input voltages as low as 0.35V, and Burst Mode® operation architecture allows it to run very efficiently with as little as 1.6μA of input current at no load.

reference details image

DC2321A

具有电子墨水显示器的 Dust 能量收集演示板,专为连接至 DC2344A 或 DC2509A 而设计

zoom

DC2321A

具有电子墨水显示器的 Dust 能量收集演示板,专为连接至 DC2344A 或 DC2509A 而设计

具有电子墨水显示器的 Dust 能量收集演示板,专为连接至 DC2344A 或 DC2509A 而设计

产品详情

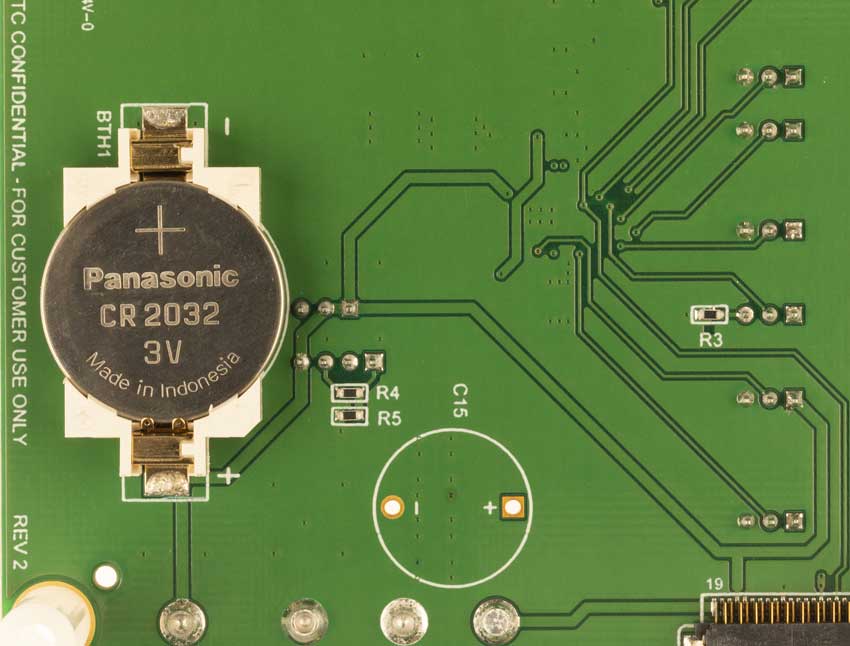

演示电路 2321A 是一款低功率无线传感器节点开发平台,其配备了一个用于用户反馈的电子墨水显示器。该系统能够监视和管理其可用能量、记录来自传感器的信息、和通过一个无线网络共享该数据。
