LTC2978
LTC2978
:
不推荐用于新设计
:
不推荐用于新设计
产品详情
不是您想寻找的产品？
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
特性
- I2C/SMBus 串行接口
- 符合 PMBus 标准的命令集
- 具 CRC 功能的配置 EEPROM
- “黑匣子” 故障记录至内部 EEPROM

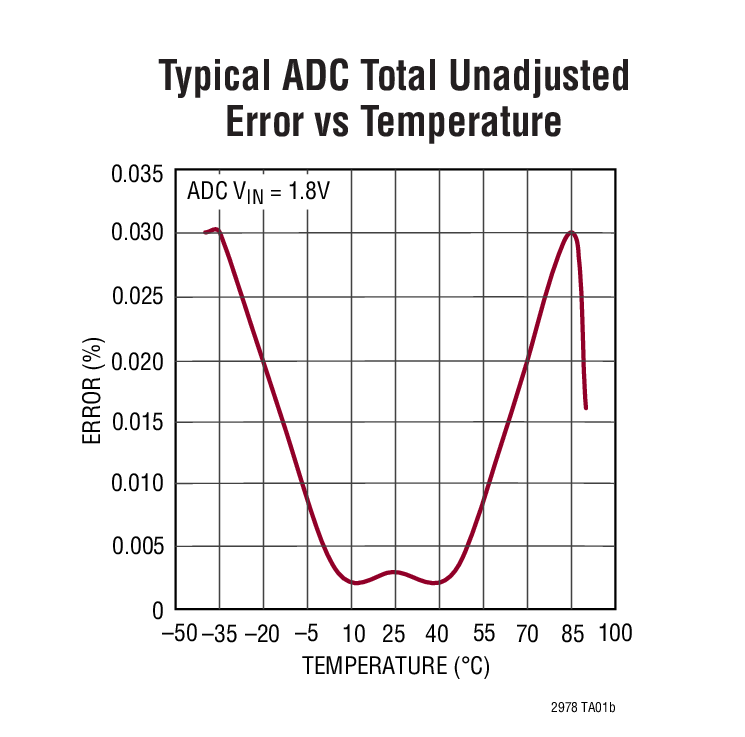

- 具有 <±0.25% 总未调整误差的差分输入、16位 ΔΣ ADC
- 8 个电压伺服器采用具软连接的 8 个 10 位 DAC 精准地调节输出电压
- 监视 8 个输出电压和 1 个输入电压以及内部芯片温度
- 8 通道排序器
- 可编程看门狗定时器
- 8 个 UV / OV VOUT 和 1 个 VIN 监控器
- 支持多通道故障管理
- 可自主运作，无需额外的软件
- LTC2978 可从 3.3V 或 4.5V 至 15V 电源供电

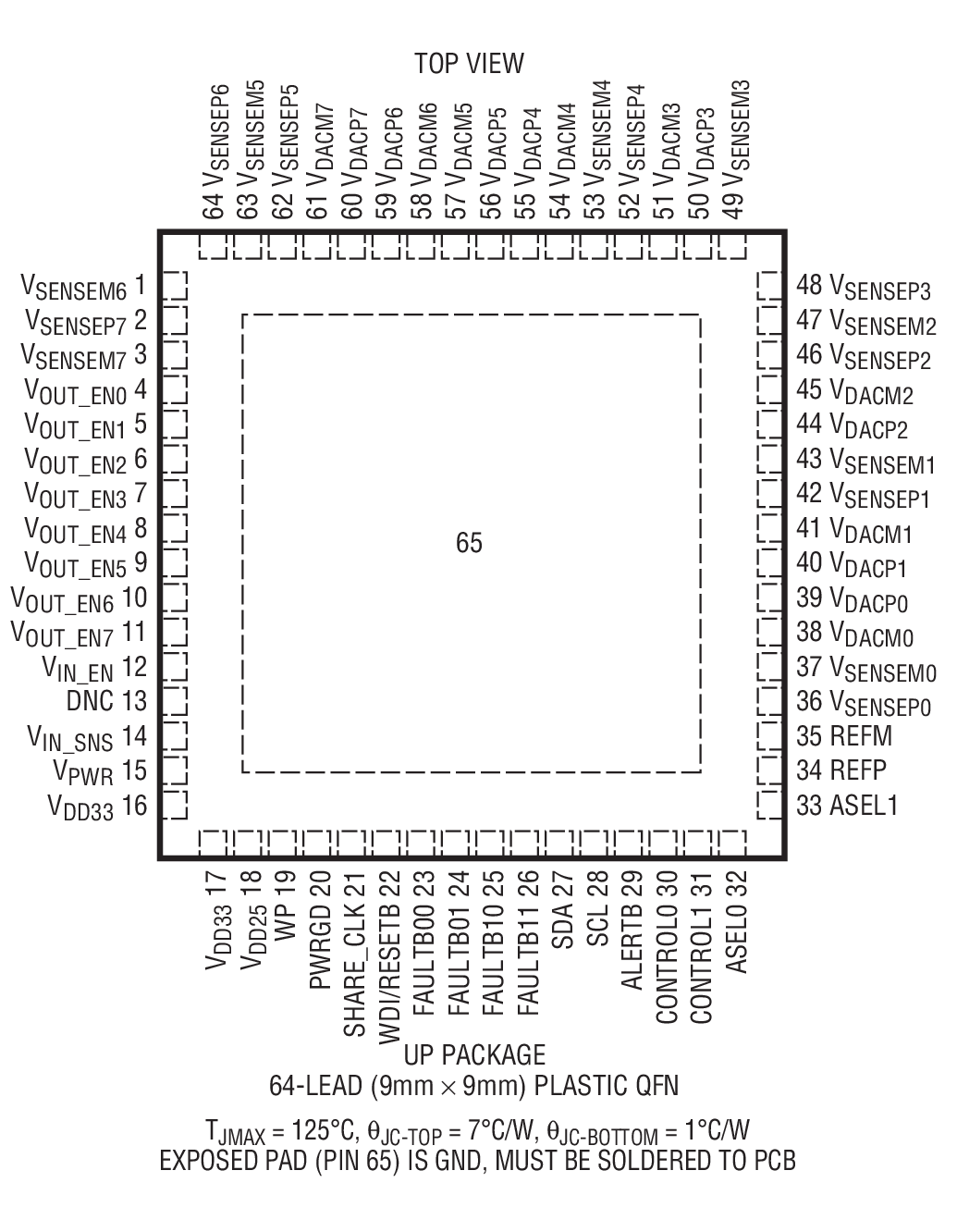

- 采用 64 引脚 9mm x 9mm QFN 封装
更多细节
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LTC®2978 是一款 8 通道数字电源监视器、监控器、排序器和裕度控制器。8 个输出通道可按照用户定义的配置设定值进行管理。监控功能包括用于 8 个输出通道和 1 个输入通道的故障 OV/UV 门限限值。可编程故障相关性和响应能够利用“在检测到故障之后执行重试操作”的选项来停用电源。串行总线远端采样允许监视 8 个输出电压、1 个输入电压、芯片温度和故障状态。此外，奇数通道还能够通过配置以测量一个电流检测电阻器两端的电压。PMBus 命令支持电源排序、精准负载点电压调节和裕度调整。一个可编程看门狗定时器负责监视微处理器运作的失速状态，并在必要时使微处理器复位。单线式同步总线支持在多个 LTC 数字电源器件上进行电源排序操作。用户可编程参数可以存储在 EEPROM 中。故障和远端采样数据可记录至 EEPROM 以用于诊断分析。
Applications
- 计算机
- 网络服务器
- 工业测试与测量
- 高可靠性系统
- 医疗成像
- 视频
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC2978
文档
22
筛查
1 应用
全部
-
全部
-
信息
-
产品信息
-
用户手册
-
技术文章
-
数据手册
-
可靠性数据
全部
-
全部
-
英文
-
日文
-
中文
数据手册
2
信息
2
HTML
更新 02/12/2018
英文
HTML
更新 02/12/2018
日文
产品信息
1
更新 08/22/2016
英文
用户手册
1
更新 06/24/2014
英文
DC1508B - Demo Manual
792.00K
技术文章
15
更新 08/03/2009
英文
更新 11/28/2011
中文
用于高可靠性医疗应用的混合信号解决方案
4.00M
更新 03/26/2010
中文
管理多电压轨系统
843.00K
更新 02/21/2013
中文
HTML
更新 07/31/2012
英文
HTML
更新 12/04/2012
英文
HTML
更新 09/20/2012
英文
HTML
更新 08/14/2012
英文
HTML
更新 02/13/2013
英文
HTML
更新 10/01/2012
英文
HTML
更新 10/01/2012
日文
HTML
更新 01/01/2012
英文
HTML
更新 09/01/2009
英文
HTML
更新 04/01/2012
英文
HTML
更新 04/01/2015
英文
可靠性数据
1
更新 03/26/2018
英文
R544 Reliability Data
151.77 K
没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
技术文档
19
数据手册 1
可靠性数据 1
用户手册 1
技术文章 14
用于高可靠性医疗应用的混合信号解决方案
管理多电压轨系统
DC/DC 控制器兼有数字电源系统管理功能和模拟控制环路以实现 ±0.5% 的 Vout 准确度
Digital Power Management Done Right - Power Electronics Technology Aug 2009
Digital Power Management
Digital Power: Why Should I Care About Integration?
Digital Power Debug
Digital Power Sequencing
Experts Find There is More Analog in Digital Power Than Previously Thought
DC/DC Controller Combines Digital Power System Management with Analog Control Loop for ±0.5% VOUT Accuracy
Dual Output DC/DC Controller Combines Digital Power System Management with Analog Control Loop for ±0.5% VOUT Accuracy
Power Management IC Digitally Monitors and Controls Eight Supplies
Digital Power Management Reduces Energy Costs While Improving System Performance
I2C Programmable Multichannel Voltage Supervisors with EEPROM
信息 1
产品信息 1
参考资料 7
器件驱动器 1
新闻 1
产品选型卡 1
视频
4
软件和型号相关生态系统
Software 1
器件驱动器
正在寻找评估软件？您可以在这里找到
替代产品 1
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
|
推荐新设计使用 |
具准确输出电压测量功能的 8 通道 PMBus 电源系统管理器 |
评估套件 1

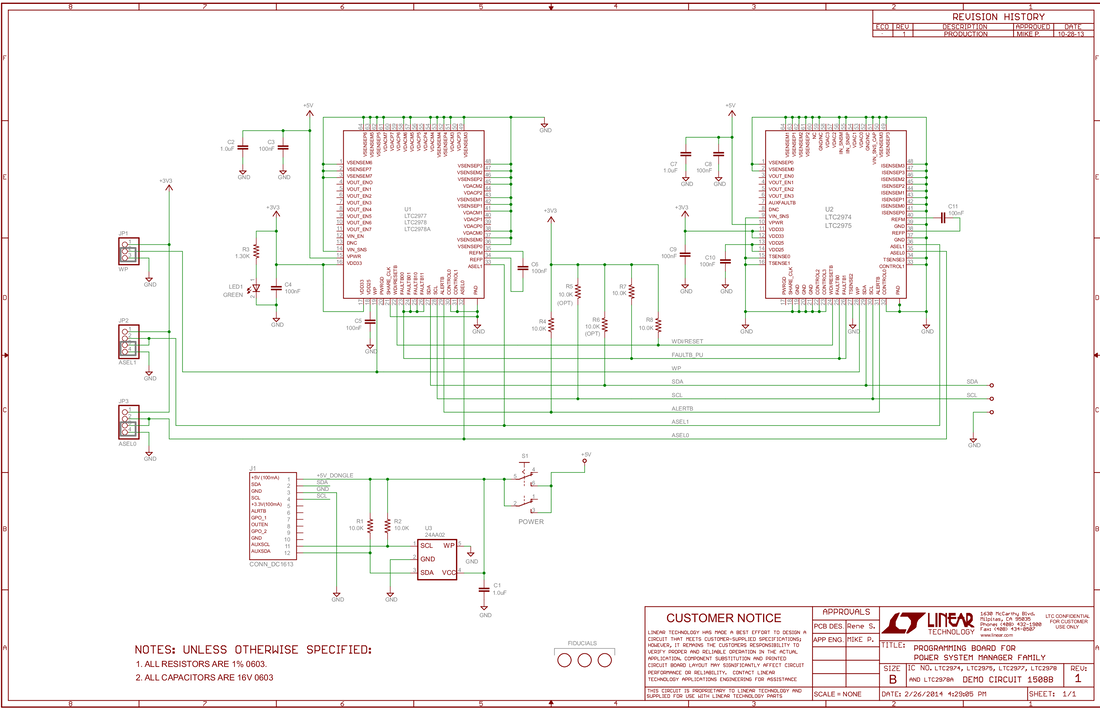

DC1508B-A
LTC2977、LTC2978A、LTC2978插座式编程板（需要DC1613）
产品详情

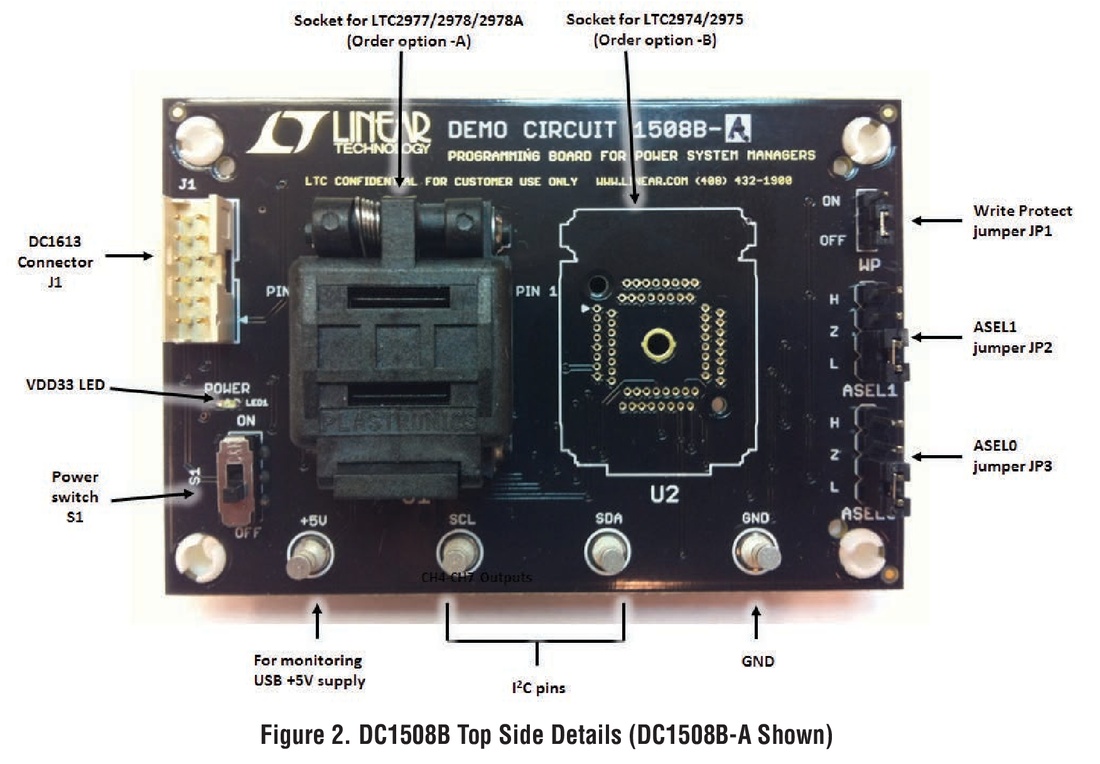

DC1508B编程板包含对LTC2974、LTC2975、LTC2977、LTC2978和LTC2978A的EEPROM进行编程和验证所需的电路。这是它的主要用途。DC1508B配有一个翻盖式编程插座。EEPROM包含出厂默认配置。可以在GUI中找到与出厂默认配置相对应的LTpowerPlay™ *.proj 文件。
资料
工具及仿真模型 1
Linduino 2
Linduino
Linduino是ADI公司的Arduino兼容系统，用于开发和分配面向集成电路的固件库和示例代码。每个支持Linduino的产品包括示例主程序（在LTSketchbook/产品型号文件夹中定义）和驱动程序代码（在LTSketchbook/库文件夹中定义）。
Linduino
参考电路 2
Altera Transceiver Signal Integrity Development Kit, Stratix V GT Edition
特性和优点
- Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
- Our reference designs are supported by an intuitive design tool set and IP
- Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
Altera Transceiver Signal Integrity Kit, Stratix V GX Edition
特性和优点
- Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications
- Our reference designs are supported by an intuitive design tool set and IP
- Our team can provide designs for quick prototypes that can speed time to market in the most complex applications
