概览
优势和特点
- 宽工作电压范围：2.7V 至 27V
- 实现了系统电源的按钮控制
- 低电源电流：14μA
- 电源故障比较器可产生报警
- UVLO 比较器能平滑地锁断电源
- 具 200ms 复位时间的可调电源监视器
- 可调断电定时器
- 低泄漏 EN 输出 (LTC2953-1) 提供了 DC/DC 转换器控制
- 高电压 EN 输出 (LTC2953-2) 提供了电路断路器控制
- 简单的接口实现了系统的按序上电和断电
- ±1.5% 门限容差
- 在 PB 输入上提供了 ±10kV ESD HBM
- 12 引脚 3mm x 3mm DFN 封装
产品详情
LTC®2953 是一款按钮接通/关断控制器，用于通过一个按钮界面来管理系统电源。一个使能输入负责系统电源的变换，而一个中断输出则用于提供防反跳按钮状态。该中断输出可在菜单驱动型应用中使用，以请求执行系统断电操作。
LTC2953 还具有输入和输出电源监视器。一个独立的电源故障比较器负责提供实时输入监视信息，而一个去干扰欠压闭锁比较器则能够平滑地启动系统断电操作。该欠压闭锁比较器可防止从一个低电压电源来给系统供电。
将可调电源监视器输入与一个准确的 0.5V 内部基准进行比较。复位输出将保持低电平，直到电源监视器输入符合规格要求的时间持续 200ms 为止。
LTC2953 可在 2.7V 至 27V 的宽输入电压范围内运作，且仅消耗 14μA 的电流。该器件的两种版本可适应正或负启用极性。
应用
- 按钮电源路径控制
- 电池电源监控器
- 便携式仪表、PDA
- 刀片服务器
- 台式电脑和笔记本电脑
产品分类
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。
评估套件 (1)
参考资料
-
R536 Reliability Data3/26/2018
-

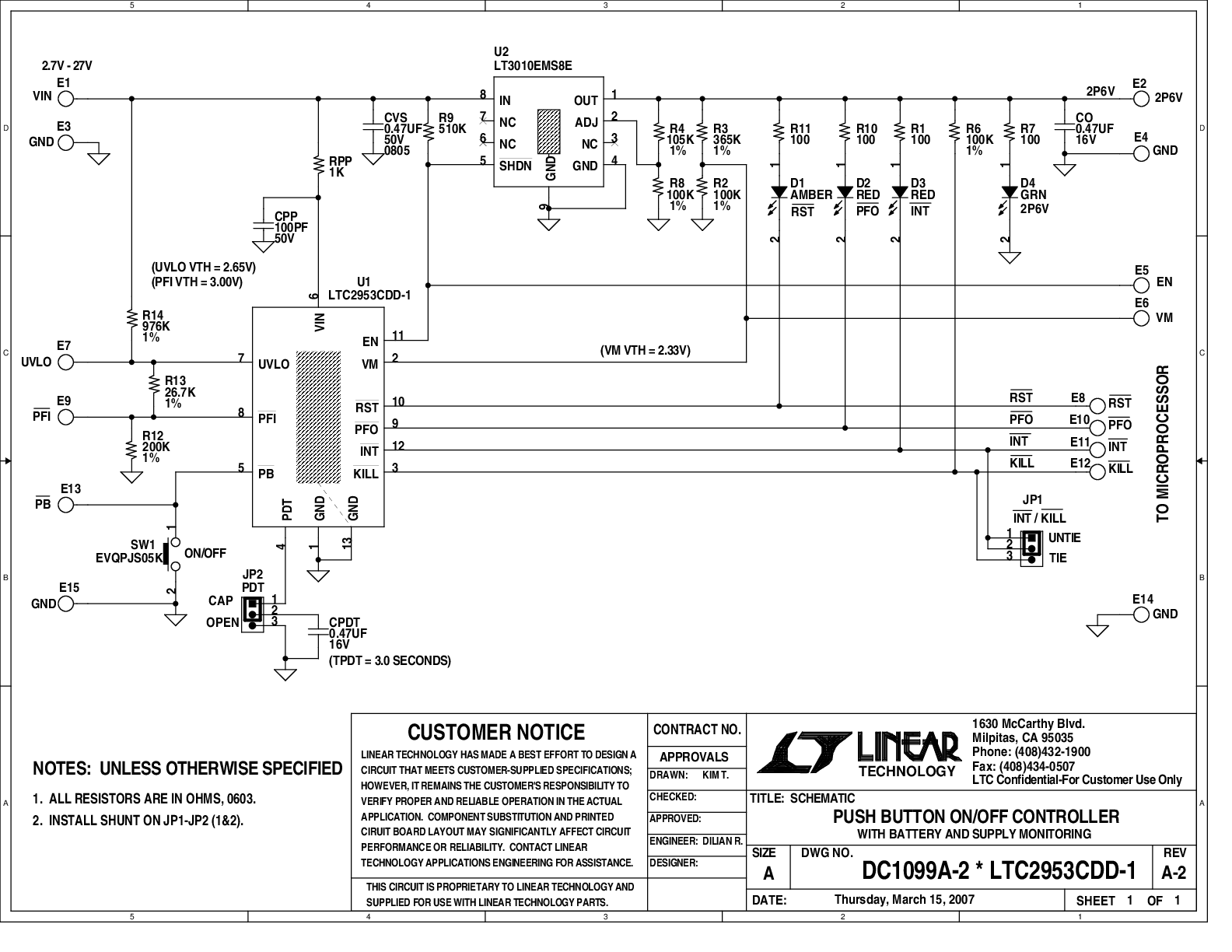

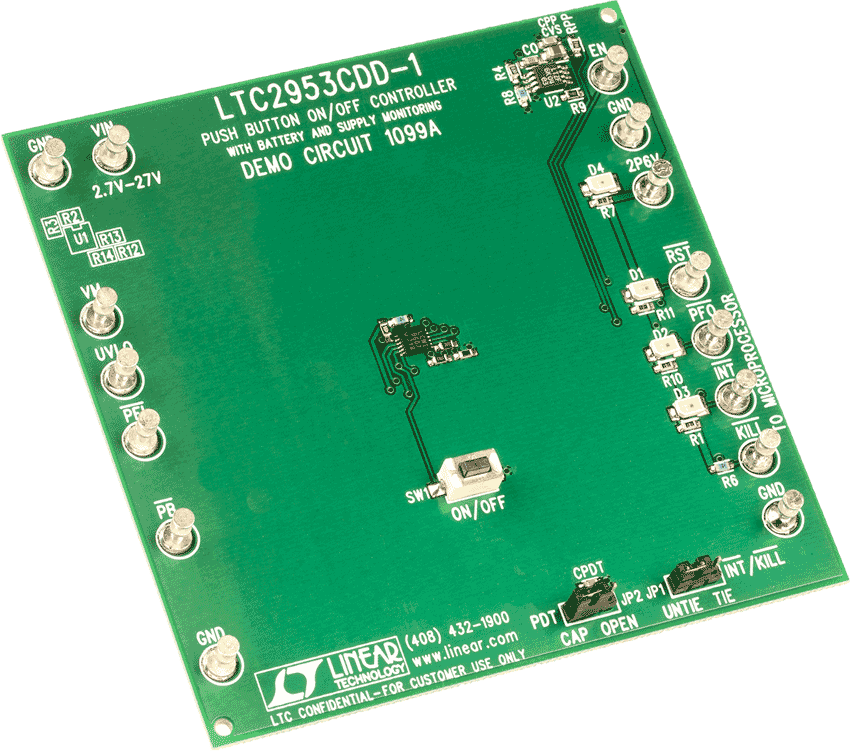

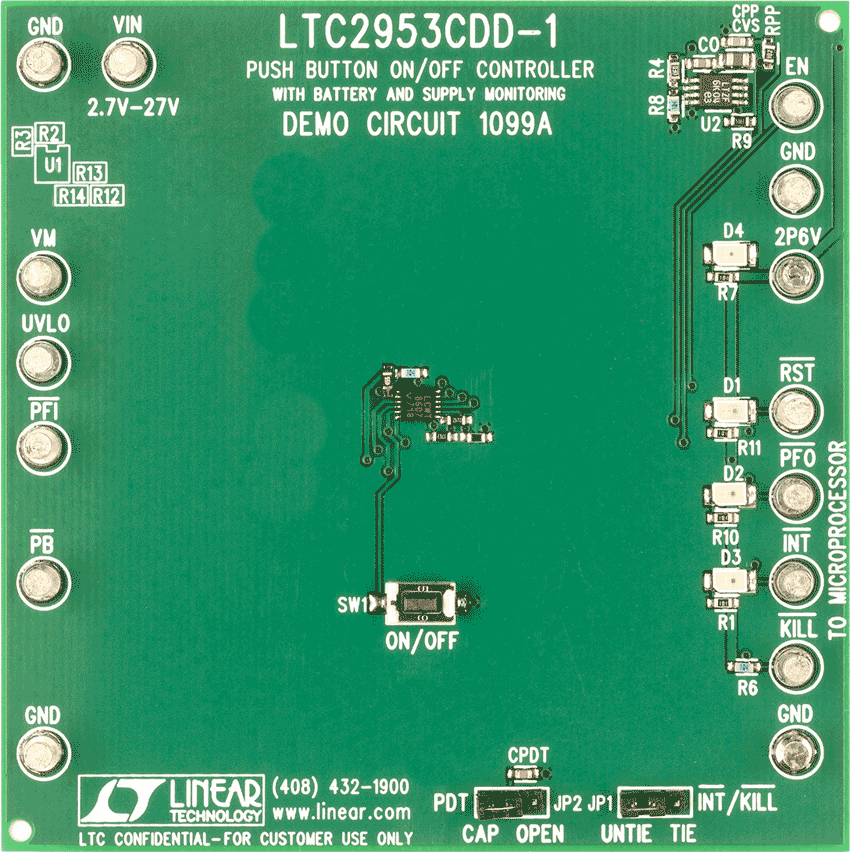

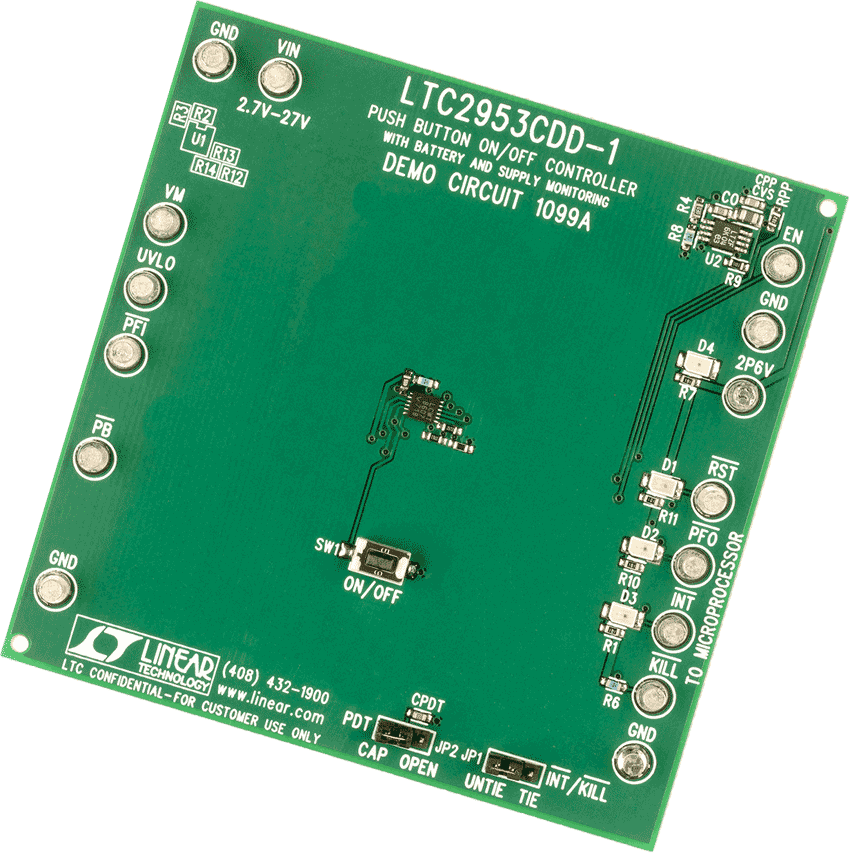

DC1099A - Demo Manual9/24/2009
-
DN427 - 具故障保险电压监视功能的按钮 ON/OFF 控制器12/4/2007
-
Pushbutton Controllers1/8/2015
工具及仿真模型
LTspice中提供以下器件型号：
LTC2953-1
LTC2953-2
配套产品推荐
LTC2953 配套产品
推荐 使用的振荡器
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC2953CDD-1#PBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (3mm x 3mm w/ EP) | |
| LTC2953CDD-1#TRPBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (3mm x 3mm w/ EP) | |
| LTC2953CDD-2#PBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (3mm x 3mm w/ EP) | |
| LTC2953CDD-2#TRPBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (3mm x 3mm w/ EP) | |
| LTC2953IDD-1#PBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (3mm x 3mm w/ EP) | |
| LTC2953IDD-1#TRPBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (3mm x 3mm w/ EP) | |
| LTC2953IDD-2#PBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (3mm x 3mm w/ EP) | |
| LTC2953IDD-2#TRPBF | 材料声明 | 质量和可靠性 | 12-Lead DFN (3mm x 3mm w/ EP) | |
| Wafer Fabrication Data | R536 Reliability Data |
