概览
优势和特点
- 高效率：高达 94%
- 容易达到高输出电流
- 宽 VIN 范围：2.5V至 9.8V
- 恒定频率 550kHz 工作
- 轻负载下 Burst Mode™ 突发方式工作
- 低压降：100% 占空比
- 0.8V 基准允许低输出电压
- 电流模式工作以获得优良电源和负载瞬态响应
- 低静态电流：270µA (每个控制器)
- 每个控制器具有单独停机引脚
- 停机模式仅消耗 8µA 供电电流 (每个控制器)
- ±2.5% 基准精度
- 16 引脚窄 SSOP 封装
- 每个控制器功能相互独立
产品详情
LTC®1874是一个双输出恒定频率电流模式降压型 DC/DC 控制器，它具有优秀的 AC 和 DC 负载以及电源调节特性。每个控制器具有一个精确的欠压闭锁，当输入电压下降到 2.0V 以下时，可关闭各自的控制器。
LTC1874 宣称具有 ±2.5% 输出电压精度，并且每个控制器仅消耗 270µA 静态电流。LTC1874 可被配置为突发模式工作，对于效率是主要考虑因素的应用而言，这提高了低输出电流的效率。
为进一步延长电池寿命，在下降 (100%占空比)时，每个外接 P 沟道 MOSFET 持续导通。在停机时，每个控制器仅消耗 8µA 电流。550kHz 高恒定工作频率允许使用较小型外接电感器。

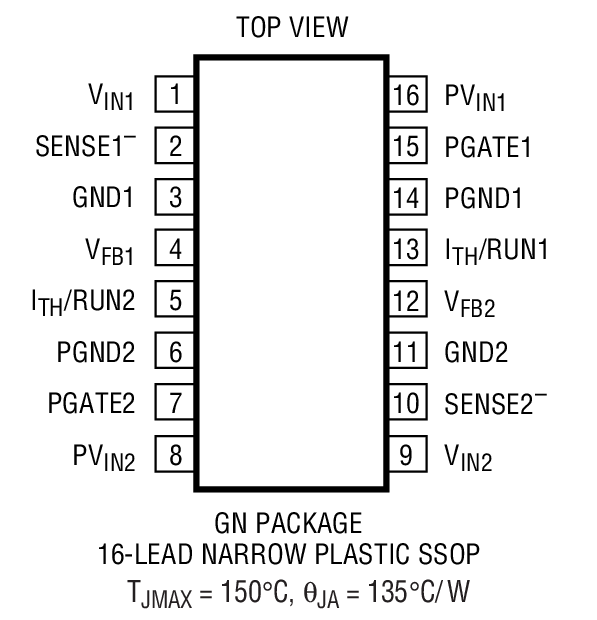

LTC1874 采用小外形 16 引脚窄 SSOP 封装。
应用
- 1或 2 节锂离子电池供电应用
- 个人信息设备
- 便携式计算机
- 分布式 3.3V、2.5V 或 1.8V电源系统
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R402 Reliability Data3/27/2018PDF111 K
工具及仿真模型
LTspice中提供以下器件型号：
LTC1874
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC1874EGN#PBF | 材料声明 | 质量和可靠性 | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC1874EGN#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead SSOP (Narrow 0.15 Inch) | |
| Wafer Fabrication Data | R402 Reliability Data |
