概览
优势和特点
- 同一封装内含有两个独立的脉宽调制 (PWM) 控制器
- 1 通道的输出符合 Intel 台式 VRM 8.4 规范，包含 5 位电压识别码 (VID) 数模转换器
- 输出电压范围 1.3V 至 3.5V，变化步长 50mV/100mV
- 两通道不同相工作以较大限度减小 CIN
- 全部采用 N 沟道外接 MOSFET 结构
- 无需外接电流检测电阻
- 内部含有 0.8V ± 1% 精密基准电压源
- 高达 550kHz 开关频率可较大限度减小外接组件体积
- 非常快的瞬态响应
- 每个通道的输出电流高达 25A
- 低停机电流：< 100µA

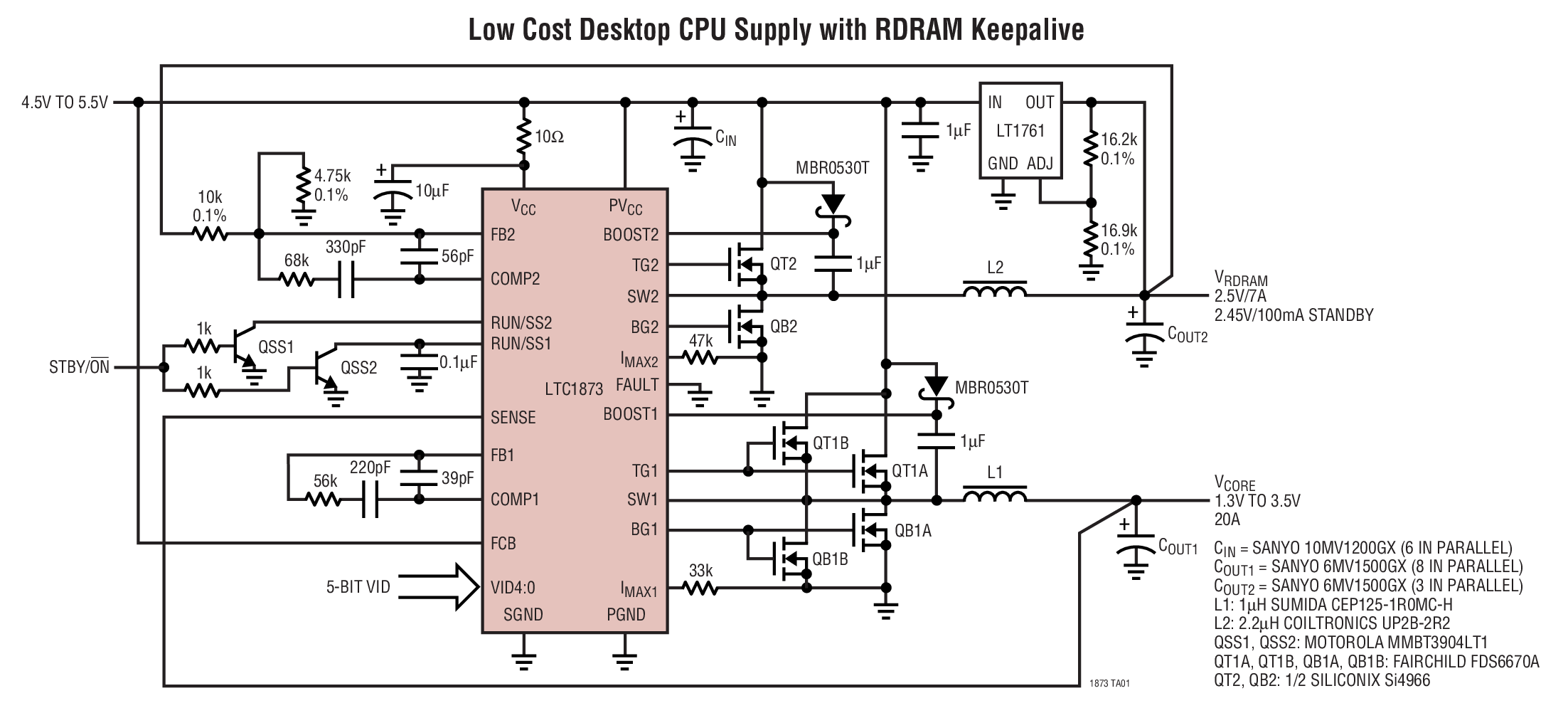

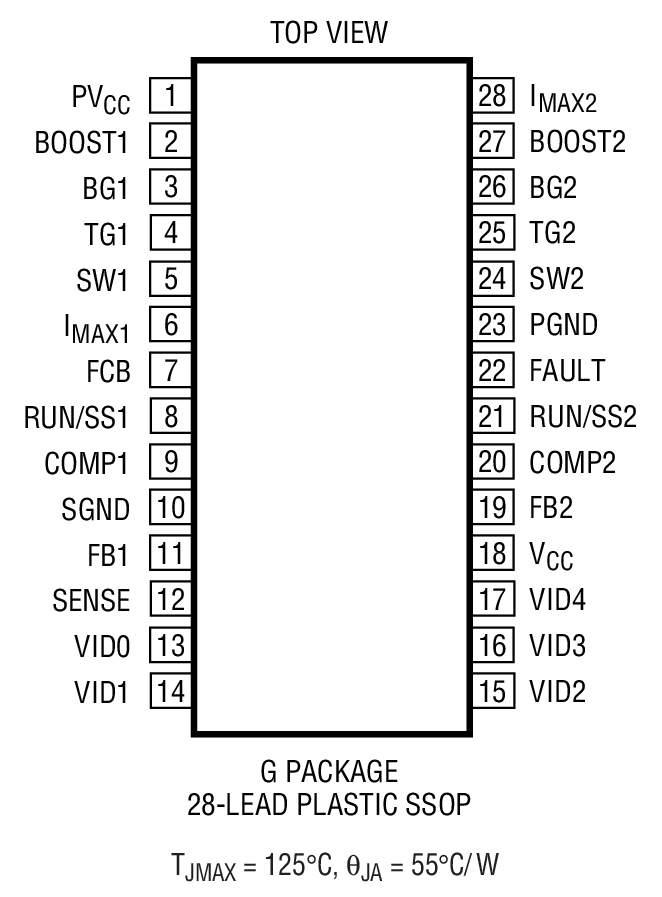

- 小型 28 引脚 SSOP 封装
产品详情
LTC®1873 是一种适合用于低输入电压、高效率的双通道开关稳压控制器。其片内包含两个完整的独立开关稳压控制器。每个信道都能以电压型反馈、同步降压方式驱动一对外接 N 沟道 MOSFET。LTC1873 在 1信道含有数字输出电压调节电路，它符合 Intel 台式 VID 规范。恒定频率、真正 PWM 设计较大限度地减小了外接组件的体积和成本，并使负载瞬态性能最佳。当输出负载减小时，这种同步降压式结构首先自动进入断续工作方式，然后进入 Burst Mode™ 突发工作方式，从而确保在宽负载电流范围内保持最高的效率。
LTC1873 的特点是内部基准电压微调到 1%，从而在任何输入电压、负载和温度变化情况下，使变换器输出电压调整率优于 1.5%。每个通道可独立选通，当两个通道都禁止时，LTC1873 停机，并且电源电流下降到 100µA 以下。
应用
- 微处理器内核与 I/O 电源
- 多种逻辑电源发生器
- 高效率电源变换
- 芯片组用电源
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R384 Reliability Data3/26/2018PDF18 K
工具及仿真模型
LTspice中提供以下器件型号：
LTC1873
