LTC1872

SOT-23 封装恒定频率电流模式升压型 DC/DC 控制器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
查看： 产品详情
arrow-icon
产品详情

不是您想寻找的产品？

viewall 去产品选项表
特性

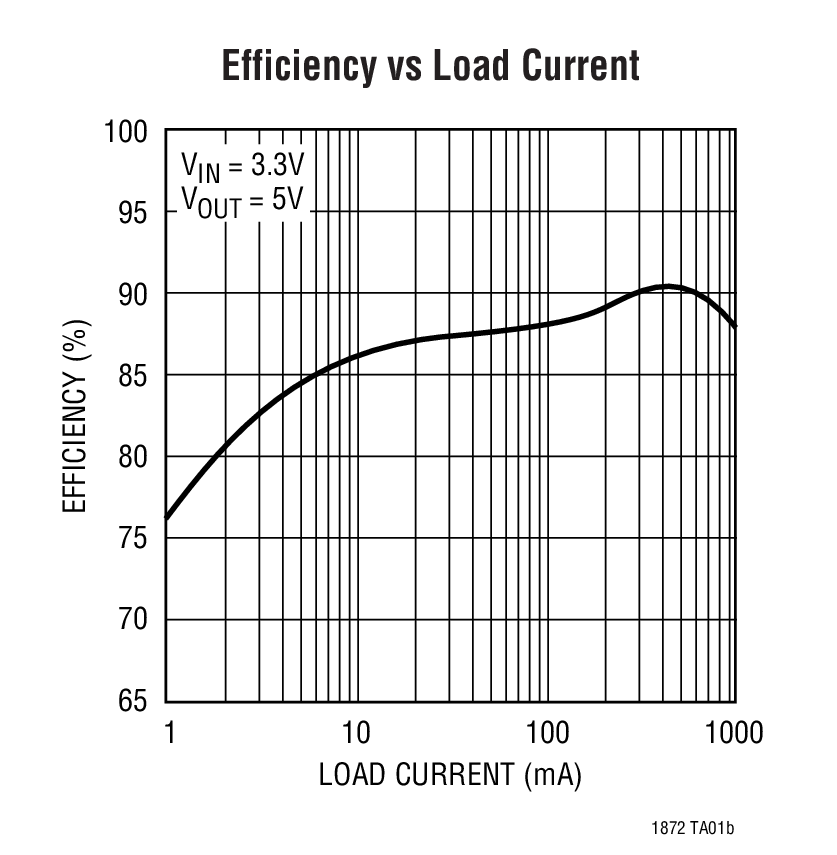

  • 高效率：超过 90%
  • 易实现大输出电流
  • 宽 VIN 范围：2.5V 至 9.8V
  • VOUT 仅受限于外部组件
  • 550kHz 恒定频率工作
  • 在轻负载时执行突发模式 (Burst Mode®) 操作
  • 电流模式工作以实现卓越的电压和负载瞬态响应
  • 低静态电流：270µA
  • 停机模式仅消耗 8µA 电源电流
  • ±2.5% 基准精确度

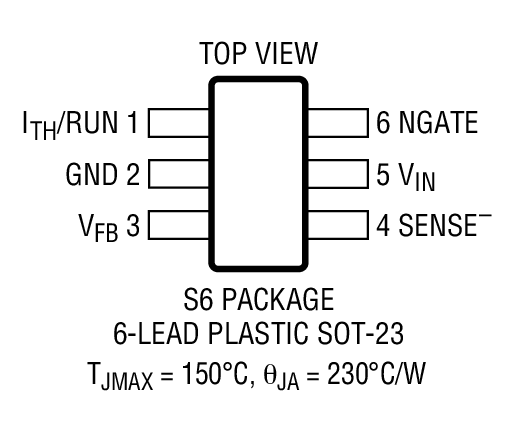

  • 纤巧形 6 引脚 SOT-23 封装

更多细节
show more Icon

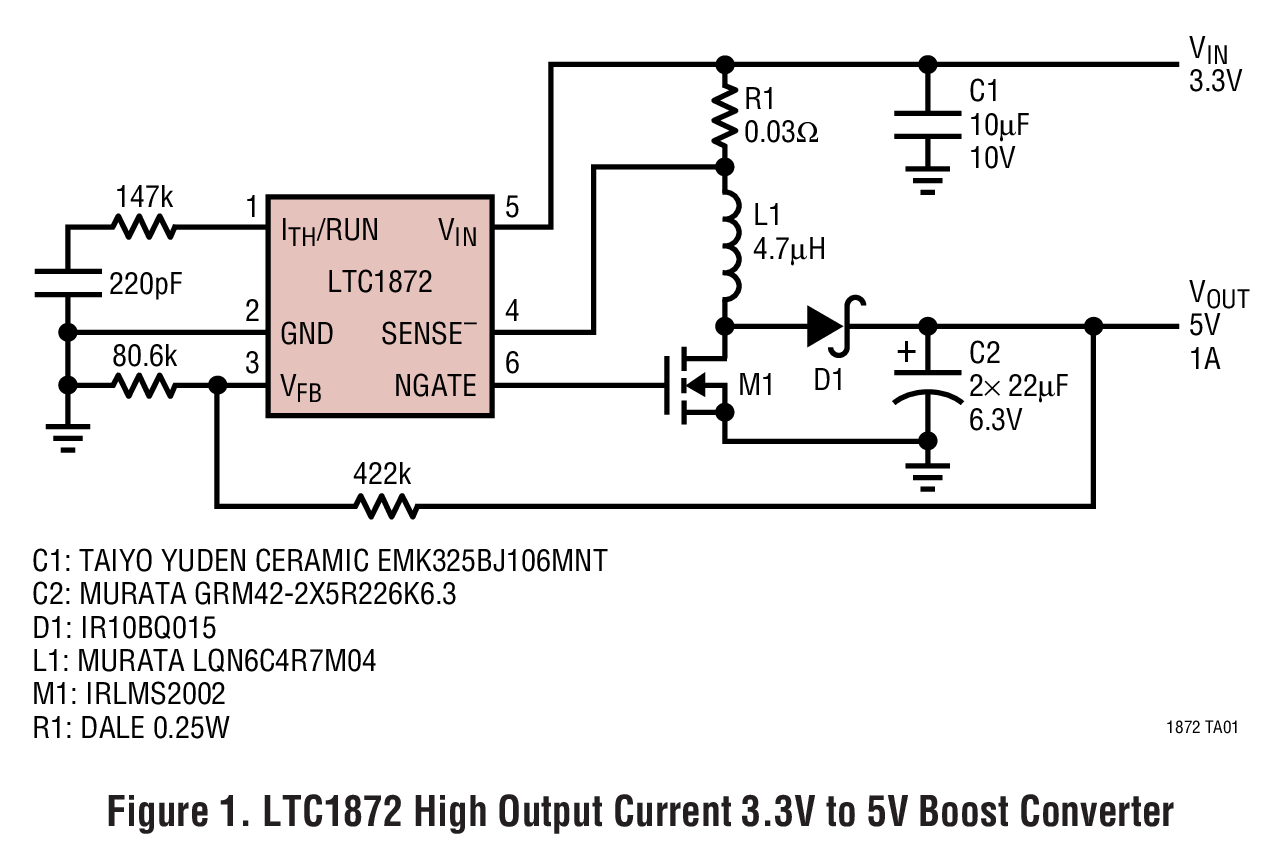

LTC®1872 是一款恒定频率、电流模式、升压型 DC/DC 控制器，其可提供卓越的 AC 和 DC 负载和电压调整性能。该器件具备准确的欠压闭锁功能，此功能在输入电压降至低于 2.0V 时关断 LTC1872。

LTC1872 可提供 ±2.5% 的输出电压精确度，且仅消耗 270µA 的静态电流。对于那些把效率作为主要考虑因素的应用，LTC1872 可配置为执行突发模式操作，以提高在低输出电流时的效率。

在停机模式中，该器件仅吸取 8µA 电流。由于以 550kHz 的恒定高频运作，因而允许使用一个小的外部电感器。

LTC1872 采用小占板面积的 6 引脚 SOT-23 封装。


Applications

  • 锂离子电池供电型应用
  • 蜂窝电话
  • 无线调制解调器
  • 便携式计算机
  • 扫描仪
