概览

优势和特点

  • 高效率:达 94%
  • 250mA 输出电流
  • 宽 VIN 范围:2.5V 至 9.8V
  • 550kHz 恒定频率工作
  • 在轻负载时执行突发模式 (Burst Mode®) 操作
  • 低压差:100% 占空比
  • 0.8V 基准允许低输出电压
  • ±2.5% 基准精确度
  • 电流模式工作以实现超卓的电压和负载瞬态响应
  • 低静态电流:135µA
  • 停机模式仅消耗 8µA 电源电流
  • 扁平 (仅高 1mm) ThinSOT 封装

产品详情

LTC®1779 是一款恒定频率、电流模式、降压型 DC/DC 转换器,其采用 6 引脚 ThinSOT 封装。该器件工作在 2.5V 至 9.8V 的输入范围,能提供高达 250mA 的输出电流。电流模式控制可提供卓越的 AC 和 DC 负载和电压调整性能。这款器件具备准确的欠压闭锁功能,此功能在输入电压降至低于 2V 时关断 LTC1779。

LTC1779 可提供 ±2.5% 的输出电压精确度,且仅消耗 135µA 的静态电流。对于那些把效率作为主要考虑因素的应用,LTC1779 可配置为执行突发模式操作,以提高在低输出电流时的效率。

为进一步延长电池电源的工作寿命,内部 P 沟道 MOSFET 可在低压差时连续接通 (100% 占空比)。在停机模式中,该器件仅吸取 8µA 电流。由于以 550kHz 的恒定高频运作,因而允许使用一个小的外部电感器。

LTC1779 采用扁平 (仅高 1mm) ThinSOT 封装。


应用

  • 单节或两节锂离子电池供电型应用
  • 蜂窝电话
  • 无线调制解调器
  • 便携式计算机
  • 3.3V、2.5V 或 1.8V 分布式电源系统
  • 扫描仪

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

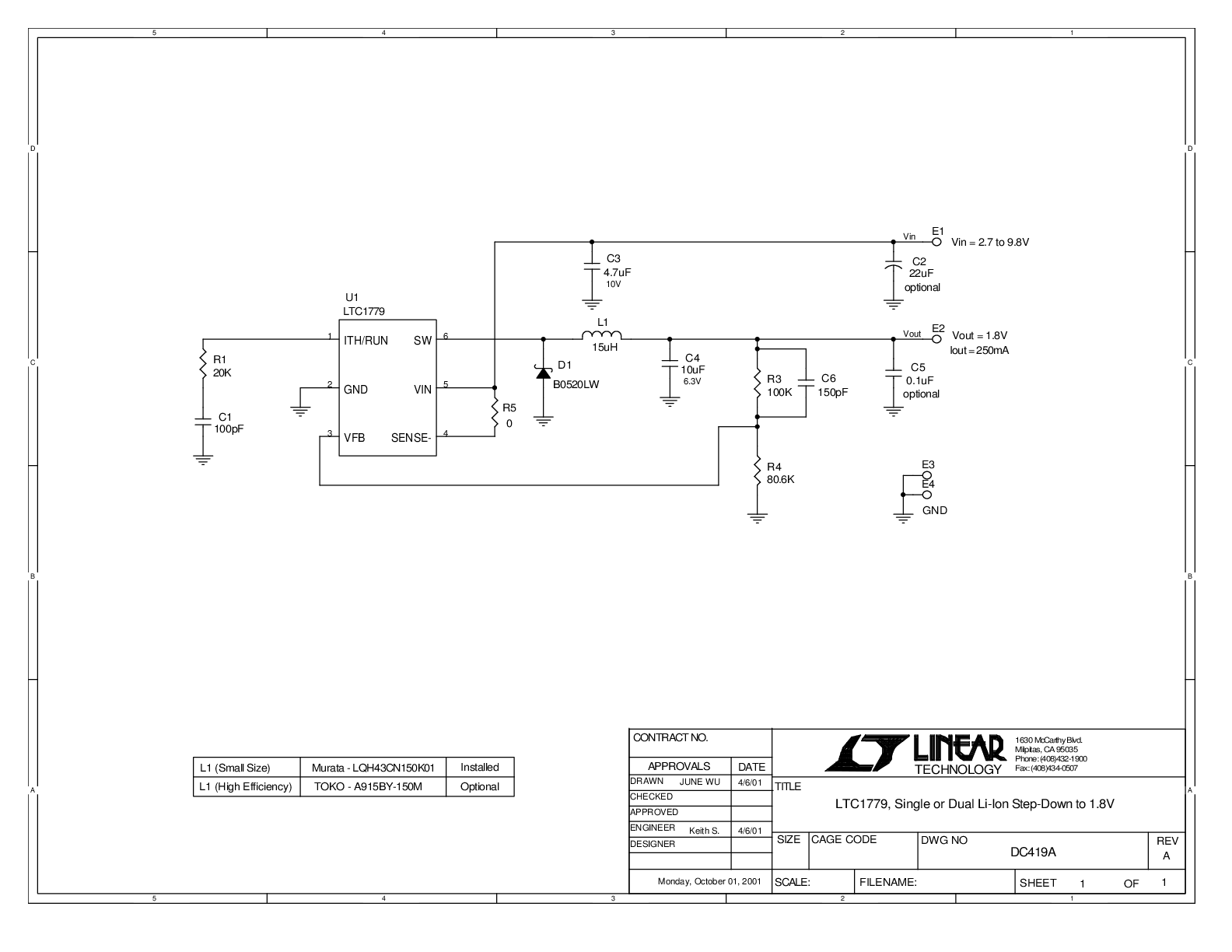

评估套件 (1)
