概览
优势和特点
- 突发模式 (Burst Mode®) 操作被停用，以在轻负载条件下产生较低的输出纹波

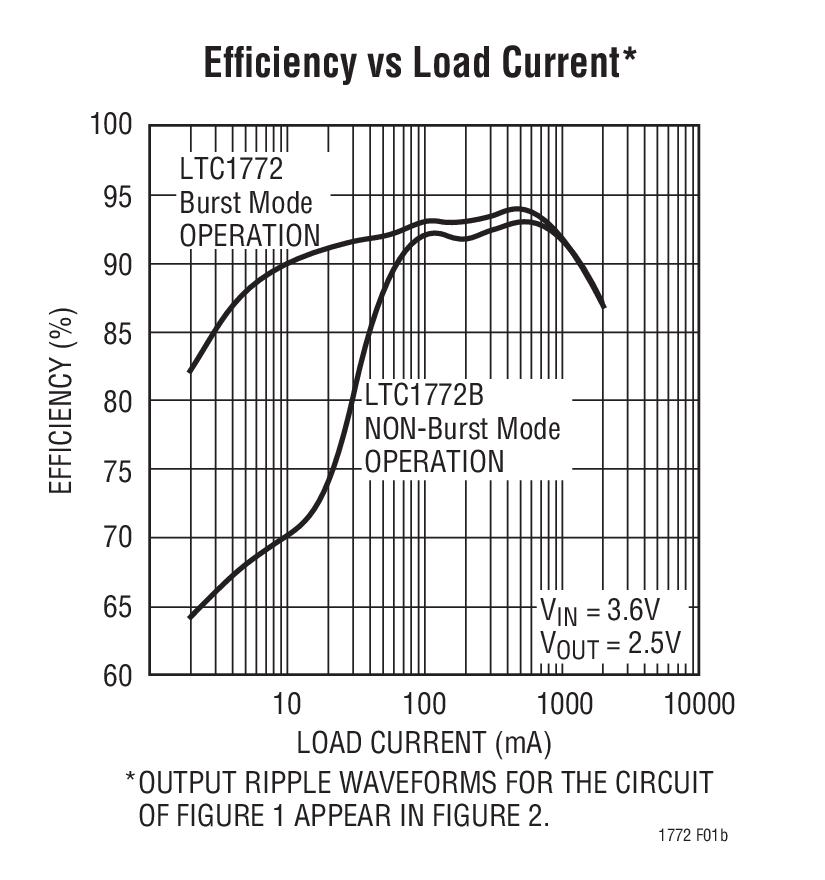

- 高效率：达 94%
- 轻松地实现了高输出电流
- 宽 VIN 范围：2.5V 至 9.8V
- 550kHz 恒定频率操作
- 低压差：100% 占空比
- 输出电压低至 0.8V
- 旨在实现卓越的电压和负载瞬态响应的电流模式操作
- 停机模式仅吸收 8μA 的电源电流
- 纤巧型 6 引脚 SOT-23 封装
产品详情

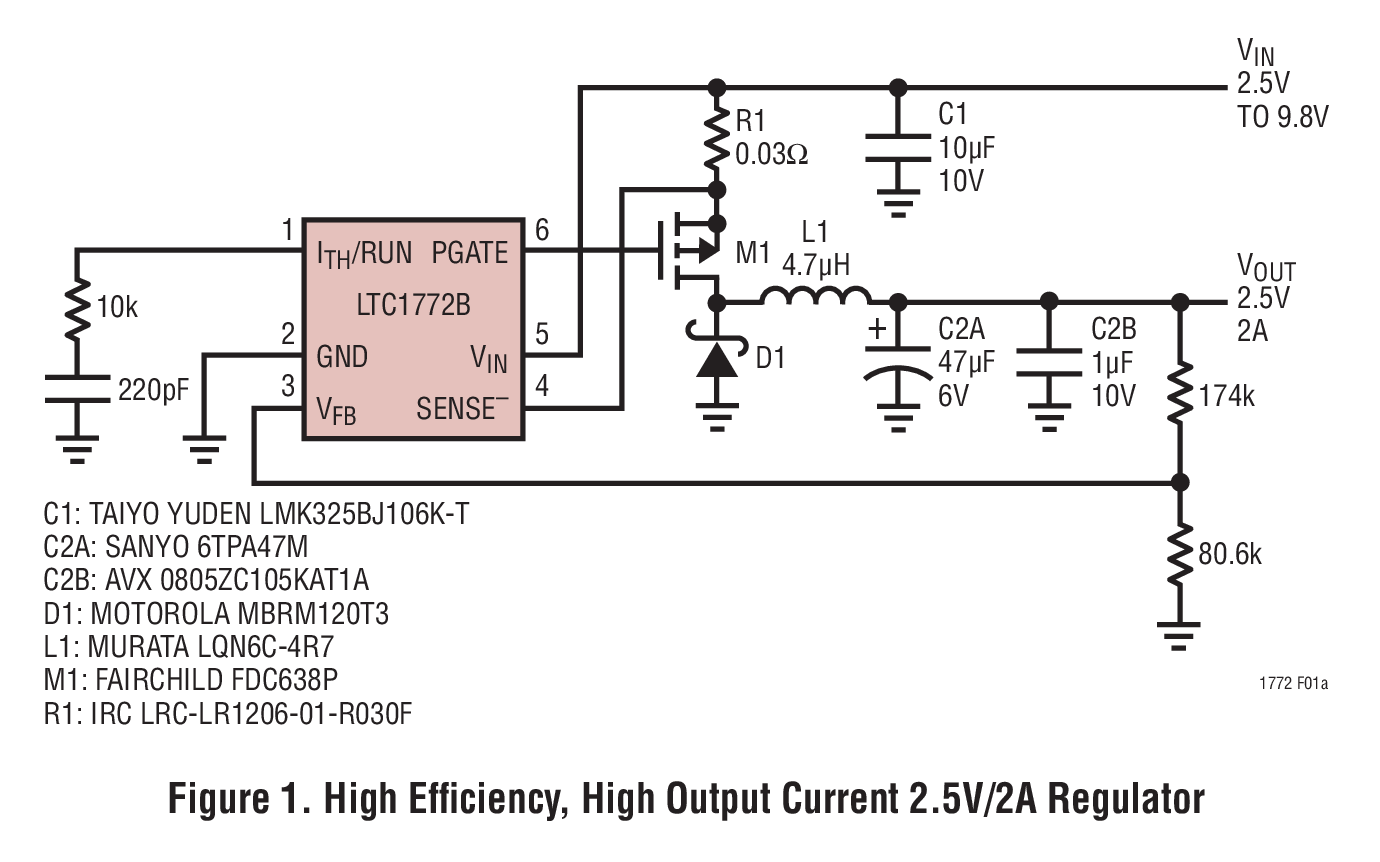

LTC®1772B 是一款恒定频率电流模式降压型 DC/DC 控制器，可提供超卓的 AC 和DC 负载和电压调节性能。该器件具有一种准确的欠压闭锁功能，当输入电压降至 2.0V 以下时，LTC1772B 将被关断。LTC1772B 提供了一个 ±2.5% 的输出电压准确度，且仅消耗 270μA 的静态电流。在停机模式中，该器件的吸收电流只有 8μA。
为了进一步地延长电池电源的使用寿命，在压差条件下，外部 P 沟道 MOSFET 将被连续接通 (100% 占空比)。550kHz 的高恒定工作频率允许使用一个小的外部电感器。

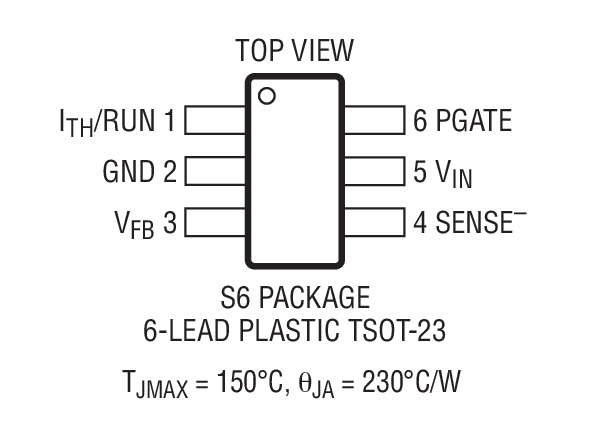

LTC1772B 采用小占板面积的 6 引脚 SOT-23 封装。
如需了解 LTC1772B 的一个突发模式操作启用版本，请查阅 LTC1772 的数据表。
应用
- 单节或两节锂离子电池供电型应用
- 蜂窝电话
- 无线设备
- 便携式电脑
- 3.3V、2.5V 或 1.8V 分布式电源系统
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
R402 Reliability Data3/27/2018
工具及仿真模型
LTspice中提供以下器件型号：
LTC1772
LTC1772B
配套产品推荐
LTC1772B 配套产品
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC1772BES6#TRMPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LTC1772BES6#TRPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LTC1772BIS6#TRMPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| LTC1772BIS6#TRPBF | 材料声明 | 质量和可靠性 | 6-Lead TSOT-23 | |
| Wafer Fabrication Data | R402 Reliability Data |
