LTC1760

双智能电池系统管理器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 用于两个智能电池的 SMBus 充电器 / 选择器
  • 电压和电流准确度达到电池报告值的 0.2% 以内
  • 简化了“智能电池系统管理器”的构建
  • 包括 SMBus 充电器 V1.1 安全特性
  • 支持自主型操作 (无需主机)
  • 允许双电池同时放电至具有低损耗的单个负载 (理想二极管)
  • 用于双电池的 SMBus 开关切换 (具有始终处于运行状态的电池充电报警监视功能)
  • 最大充电电流和电压的引脚可编程限值提高了安全性
  • 快速自主型电源通路 (PowerPath™) 切换 (<10μs)
  • 两个电池的低损耗同时充电
  • 效率高于 95% 的同步降压型充电器
  • AC 适配器电流限制功能实现了充电速率的较大化
  • SMBus 加速器改善了 SMBus 定时
  • 采用 48 引脚 TSSOP 封装
更多细节
show more Icon

LTC®1760 智能电池系统管理器是一款高度集成的 SMBus Level 3 电池充电器和选择器,面向采用双智能电池的产品。3 个 SMBus 接口使 LTC1760 能实现跟踪两个电池所测量的内部电压和电流的伺服功能,并允许由一个 SMBus 主机器件来监视任一电池的状态。充电准确度取决于电池的内部电压和电流测量,通常优于 ±0.2%。

一种专有的 PowerPath 架构可支持两个电池的同时充电或放电。典型的电池工作时间延长了 10% 之多,而充电时间则最多可缩短 50%。LTC1760 可在不到 10μs 的时间内完成电源之间的自动切换,以防止在拿掉电池或墙上适配器时发生供电中断。

LTC1760 实现了 1.1 版“智能电池系统管理器”标准定义的功能 (复合电池信息的生成除外)。一个内部多工器可干净地将 SMBus 主机切换至两个附接智能电池中的任一个,而不会产生传送至电池或 SMBus 主机的部件信息。置于两个电池上的热敏电阻可自动监视温度及断接信息 (安全性信号)。


应用

  • 便携式计算机和仪器
  • 独立型双智能电池充电器
  • 电池后备系统

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
LTC1760CFW#PBF
  • HTML
  • HTML
LTC1760CFW#TRPBF
  • HTML
  • HTML
LTC1760IFW#PBF
  • HTML
  • HTML
LTC1760IFW#TRPBF
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 14, 2019

- 19_0009

Assembly Site Transfer of Select 48L TSSOP Products from Amkor to ATEC Philippines

LTC1760CFW#PBF

量产

LTC1760CFW#TRPBF

量产

LTC1760IFW#PBF

量产

LTC1760IFW#TRPBF

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 14, 2019

- 19_0009

arrow down

Assembly Site Transfer of Select 48L TSSOP Products from Amkor to ATEC Philippines

LTC1760CFW#PBF

量产

LTC1760CFW#TRPBF

量产

LTC1760IFW#PBF

量产

LTC1760IFW#TRPBF

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估

评估套件 1

reference details image

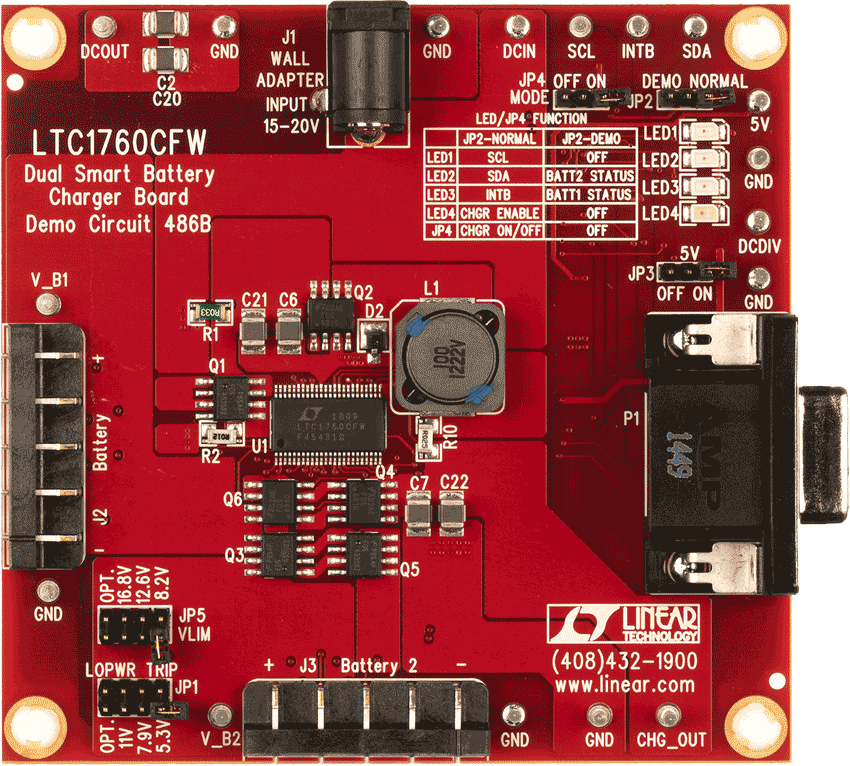

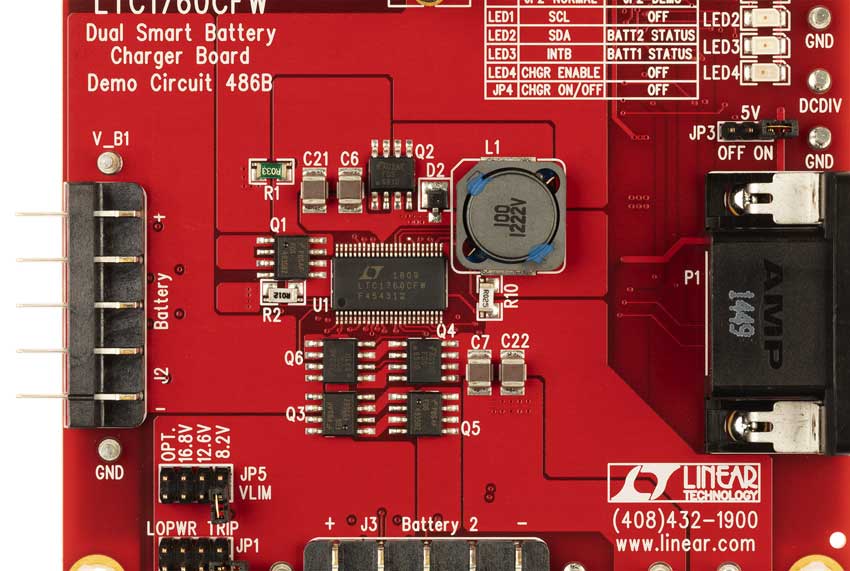

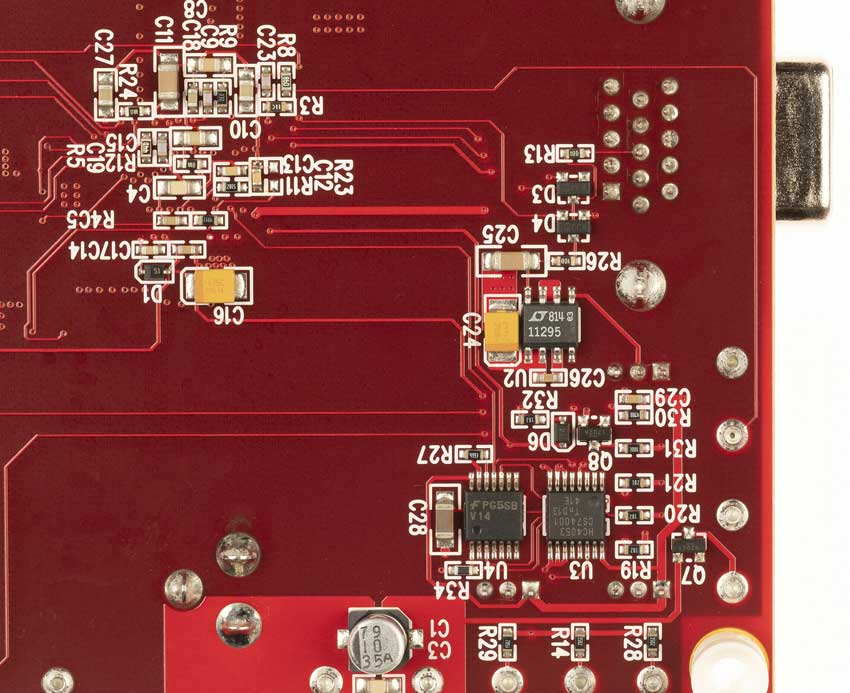

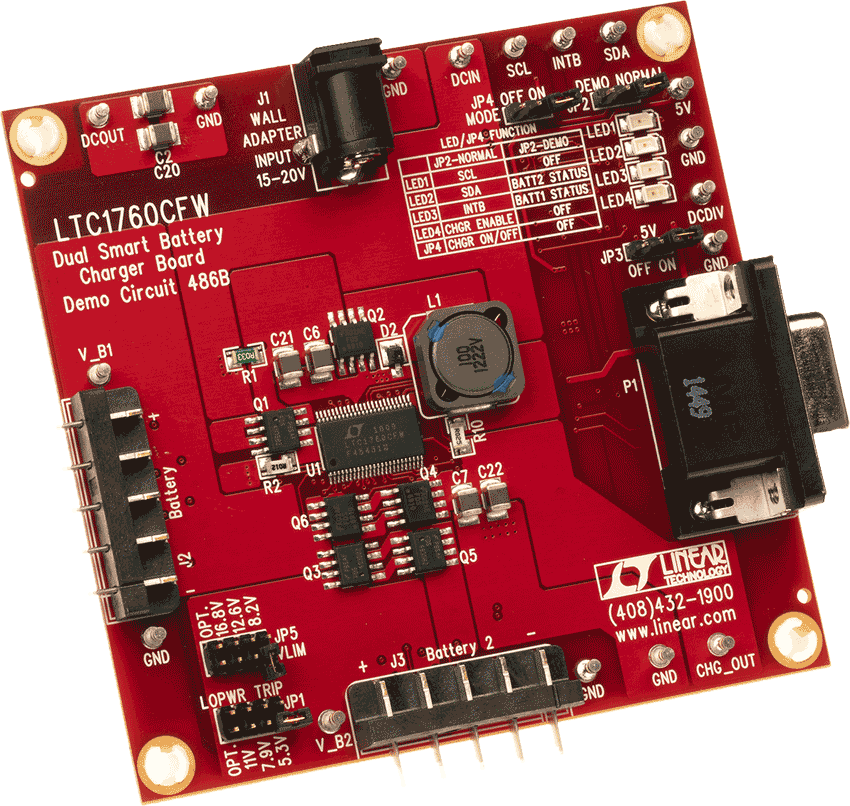

DC486B

LTC1760CFW演示板 | 双通道锂离子智能电池充电器,VIN = 12V至20V,充电电流 = 4A(最大值)

zoom

DC486B

LTC1760CFW演示板 | 双通道锂离子智能电池充电器,VIN = 12V至20V,充电电流 = 4A(最大值)

LTC1760CFW演示板 | 双通道锂离子智能电池充电器,VIN = 12V至20V,充电电流 = 4A(最大值)

产品详情

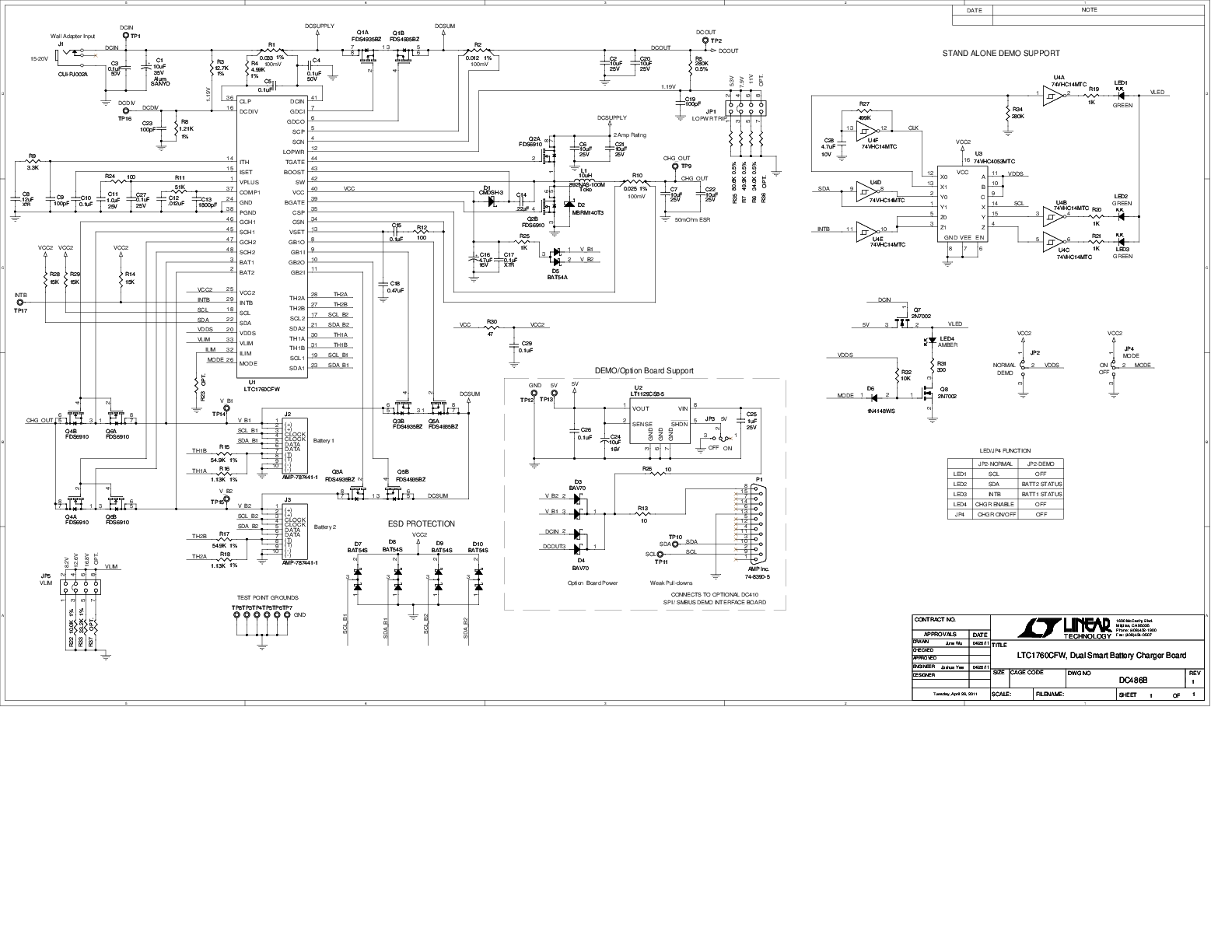

演示电路486B是一款双通道智能电池PowerPath和充电器控制器,内置LTC1760。输入电压为12至20V。充电器输出电压通过SMBus串行接口进行编程。最大充电电流为4A。该演示板进行了优化,可与2、3和4节锂离子电池组配合使用。提供跳线,用于为低电池电压(LOBAT)、VLIMIT (VLIM)和ILIMIT (ILIM)选择跳变点。LTC1760符合智能电池系统管理器(SBSM)规范的智能电池标准。
