LTC1706-85

用于 Intel VRM 8.5 的 VID 电压编程器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 完全符合 Intel VRM8.5 VID 规范
  • 可设置 1.05V 至 1.825V的稳压器输出电压 (以25mV 步进)
  • 可对一个具 0.8V 基准的完整凌力尔特 DC/DC 转换器系列进行编程
  • ±0.25% 电压编程准确度
  • 在编程输入端上的内置 40k 上拉电阻器

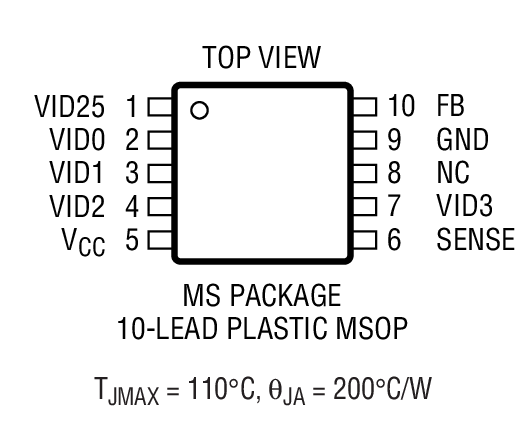

  • 采用 MSOP-10 封装

更多细节
show more Icon

LTC®1706-85 是一款精准、数字编程的阻性梯形网络,其可调节任何参考于 0.8V 之稳压器的输出。视 5 个 VID 输入之状态的不同,该器件设置一个介于 1.05V 和 1.825V 之间的输出电压 (采用 25mV 递增增量) 。

LTC1706-85 专为对一个完整的凌力尔特 DC/DC 转换器系列进行编程而特别设计,其完全符合 Intel 电压调节器模块 (VRM) 8.5 规范。

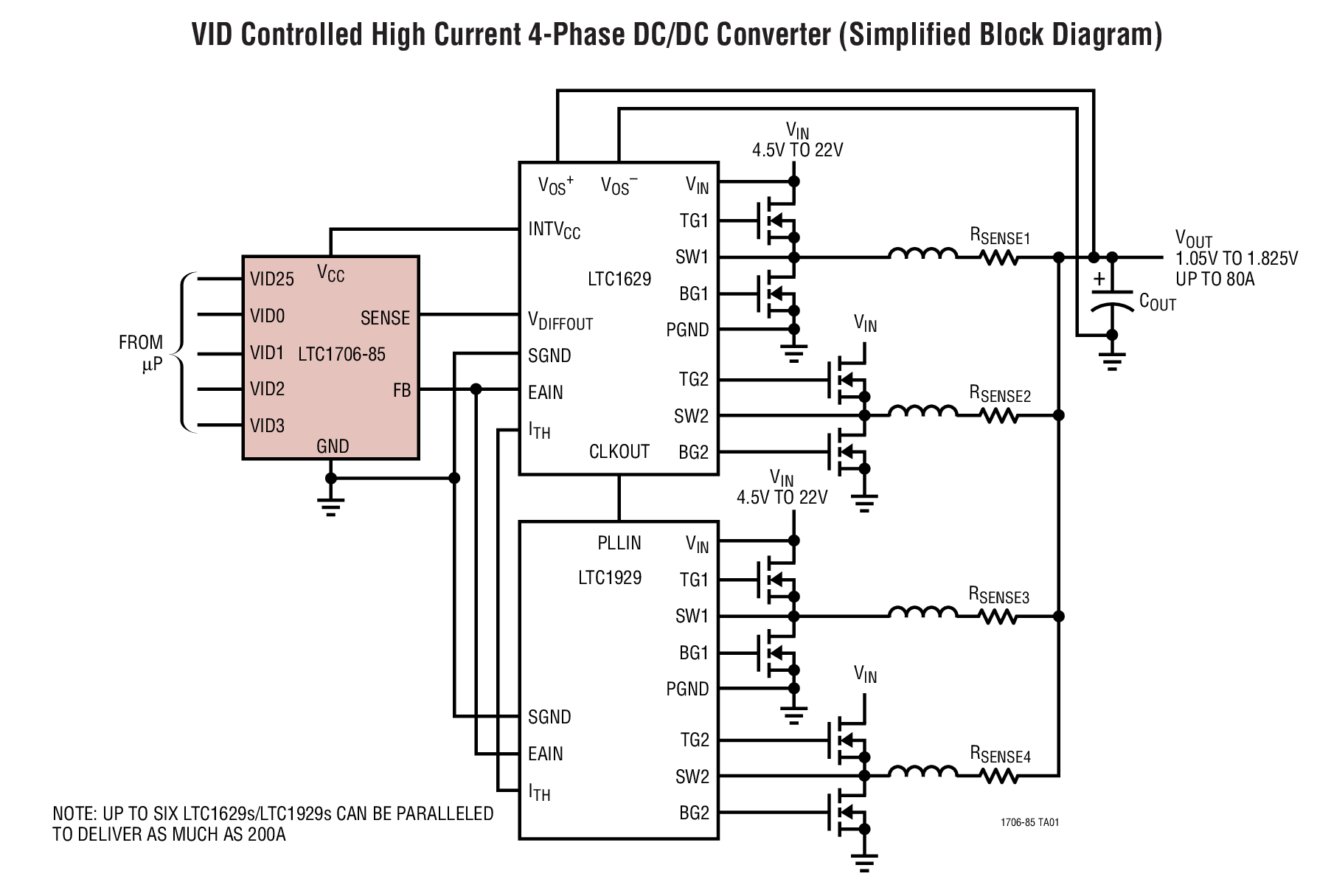

LTC1706-85 可对以下凌力尔特 DC/DC 转换器产品进行编程:LTC1622、LTC1628、LTC1629、LTC1702、LTC1735、LTC1735-1、LTC1772、LTC1773、LTC1778、LTC1929、LTC3728 和 LTC3729。

如需与 LTC1706-85 相兼容的其他 DC/DC 转换器产品,请联络 ADI。

应用
  • 服务器 / 台式电脑
  • 微处理器工作站和服务器
  • 多相处理器电源
