LTC1622

量产

低输入电压、电流模式、降压型 DC/DC 控制器

产品模型: 6

Viewing:

概述

高效率
500kHz 恒定频率操作
V_IN 范围：2V 至 10V
多安培的输出电流
OPTI-LOOP^TM 补偿较大限度减小了 C_OUT
可选的突发模式 (Burst Mode^®) 操作
低压差操作：100% 占空比
可同步至高达 750kHz
电流模式操作用于实现卓越的电压和负载瞬态响应
低静态电流：350μA
停机模式仅吸收 15μA 电源电流
±1.9% 基准准确度
采用 8 引脚 MSOP 封装

LTC^®1622 是一款恒定频率电流模式降压型 DC/DC 转换器，其可提供卓越的 AC 和DC 负载以及电压调节性能。该器件纳入了一个准确的欠压闭锁功能电路，当输入电压降至低于 2V 时，该电路将关断 LTC1622。

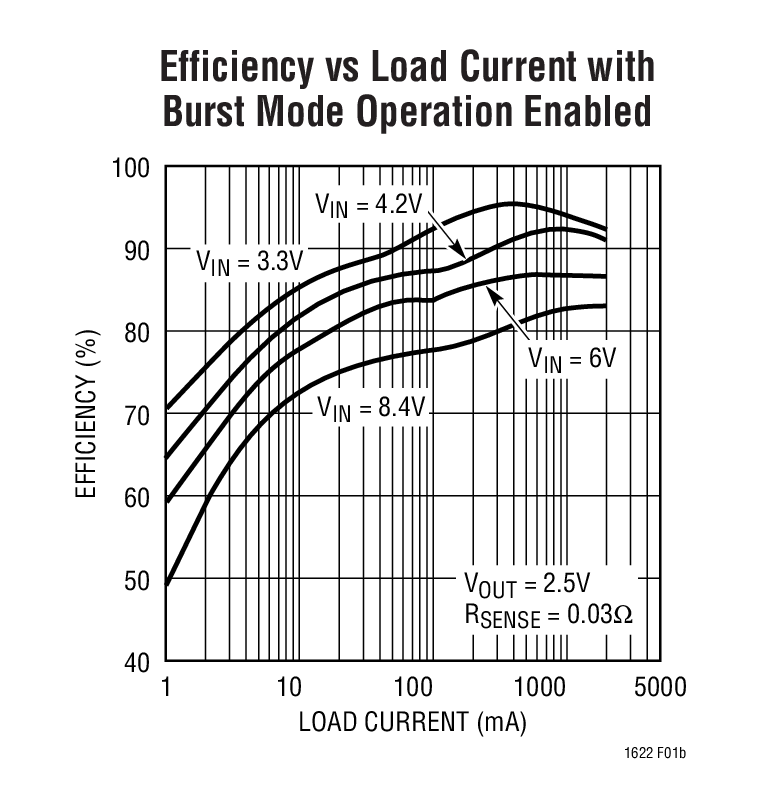

LTC1622 拥有 ±1.9% 的输出电压准确度，且仅消耗 350μA 静态电流。对于那些把效率作为一个主要考虑因素和负载电流变化范围从“轻”至“重”的应用，LTC1622可配置为执行突发模式操作。突发模式操作可改善低电流效率和延长电池运行时间。在同步期间或者当 SYNC/MODE 引脚被拉至低电平时，突发模式操作被禁用，以降低噪声和可能的 RF 干扰。

550kHz 的高恒定工作频率允许使用一个小的电感器。另外，对于特殊的应用还可把该器件同步至高达 750kHz。由于采用高频操作和 8 引脚 MSOP 封装，因而能够打造一款 PCB 占板面积极小的高性能解决方案。

为了进一步较大限度延长电池电源的工作寿命，在压差条件下 (100% 占空比) 持续接通 P 沟道 MOSFET。在停机模式中，该器件仅吸收 15μA 电流。

应用

一节或两节锂离子电池供电型应用
蜂窝电话
无线调制解调器
便携式计算机
分布式 3.3V、2.5V 或 1.8V 电源系统
扫描仪
电池供电型设备

产品模型: 6

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型

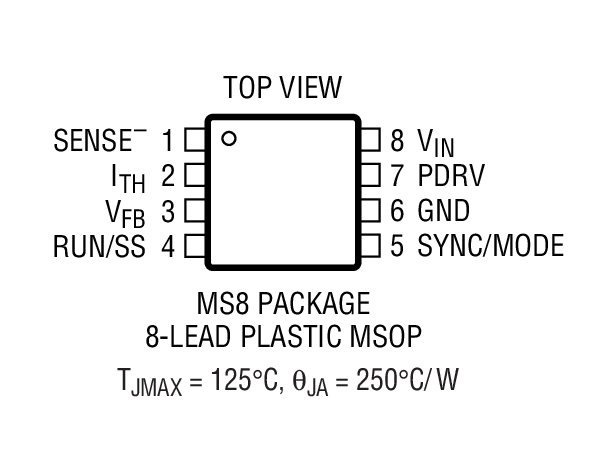

LTC1622CMS8#PBF	8-Lead MSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC1622CMS8#TRPBF	8-Lead MSOP	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

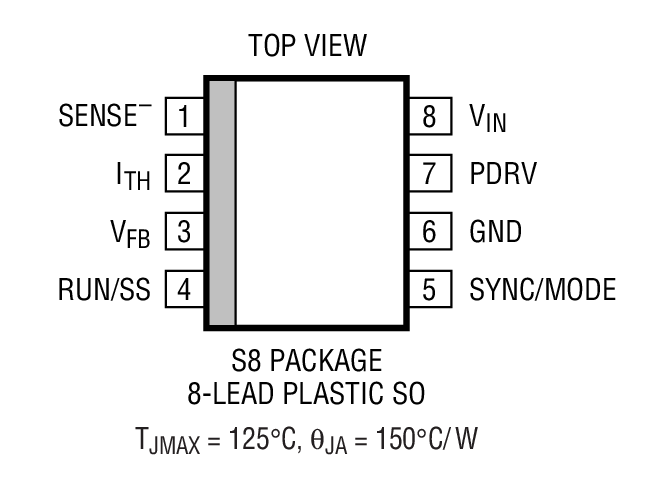

LTC1622CS8#PBF	8-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC1622CS8#TRPBF	8-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC1622IS8#PBF	8-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC1622IS8#TRPBF	8-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

2月 3, 2020 - 20_0128 Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC
		PCN20_0128_Form Material_Report
LTC1622CMS8#PBF	量产
LTC1622CMS8#TRPBF	量产
10月 24, 2024 - 24_0246 Migrating Bottom Trace Code Marking to Top Side Laser Marking for SOIC_N Package
		PCN24_0246_Form Material_Report Marking Comparison Delta Qualification Matrix
LTC1622CS8#PBF	量产
LTC1622CS8#TRPBF	量产
LTC1622IS8#PBF	量产
LTC1622IS8#TRPBF	量产
12月 14, 2023 - 22_0255 Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)
		PCN22_0255_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LTC1622CS8#PBF	量产
LTC1622CS8#TRPBF	量产
6月 16, 2021 - 21_0026 Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM
		PCN21_0026_Form Material_Report Delta Qualification Matrix
LTC1622CS8#PBF	量产
LTC1622CS8#TRPBF	量产
LTC1622IS8#PBF	量产
LTC1622IS8#TRPBF	量产
10月 12, 2022 - 22_0255 Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)
		PCN22_0255_Form Material_Report Qualification Results Summary Delta Qualification Matrix
LTC1622IS8#PBF	量产
LTC1622IS8#TRPBF	量产

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

硬件生态系统

部分模型	产品周期	描述
电源系统管理(PSM)和时序控制器 1
LTC2974	推荐用于新设计	具有精确输出电流的4通道PMBus电源系统管理器
开关稳压器和控制器 1
LTC3880	推荐用于新设计	具有数字电源系统管理功能的双输出 PolyPhase 降压型 DC/DC控制器

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

LTC1622

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

LTC1622MS8 | 低输入电压电流模式降压DC/DC转换器，2至8 V VIN，1.8、2.5或3.3 V VOUT (800mA)

立即购买更多内容

产品详情

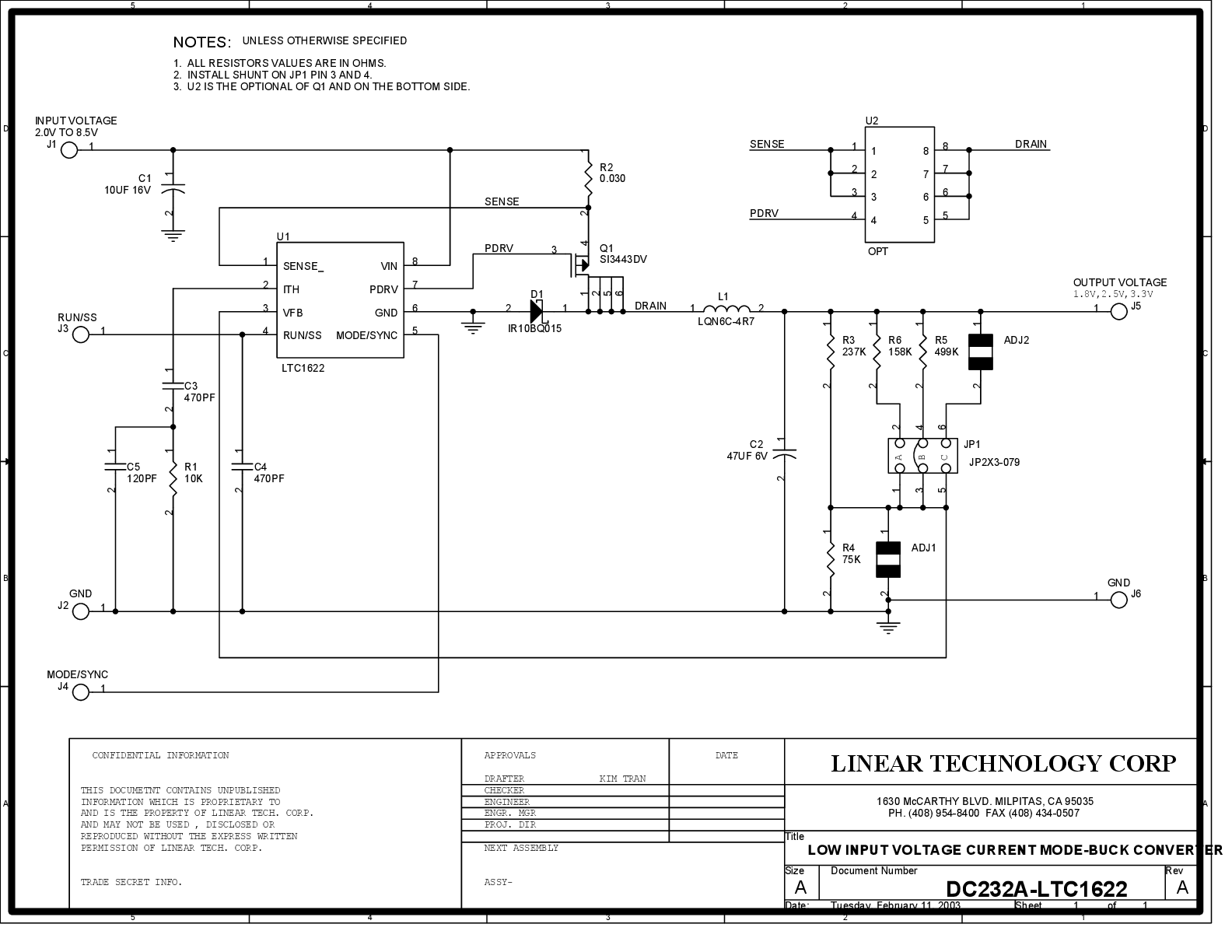

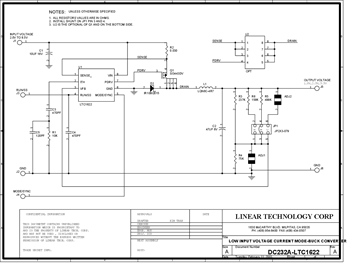

DC232A：LTC1622低输入电压电流模式降压DC/DC控制器演示板。
