  5. LTC1472


概览

优势和特点

  • VCC和 VPP 开关功能电路均集成在单个封装中
  • 内置电流限制和热停机功能电路
  • 16 引脚 (窄体) SOIC 封装
  • 浪涌电流受到限制 (驱动 150μF 负载)
  • 无需持续地提供 12V 电源
  • 极低 RDS(ON) NMOS 开关
  • 有保证的 1A VCC 电流和 120mA VPP 电流
  • 待用模式中的静态电流为 1μA
  • 无需外部组件
  • 可兼容业界标准的控制器
  • “先断后连”开关操作
  • 受控的上升和下降时间
    

产品详情

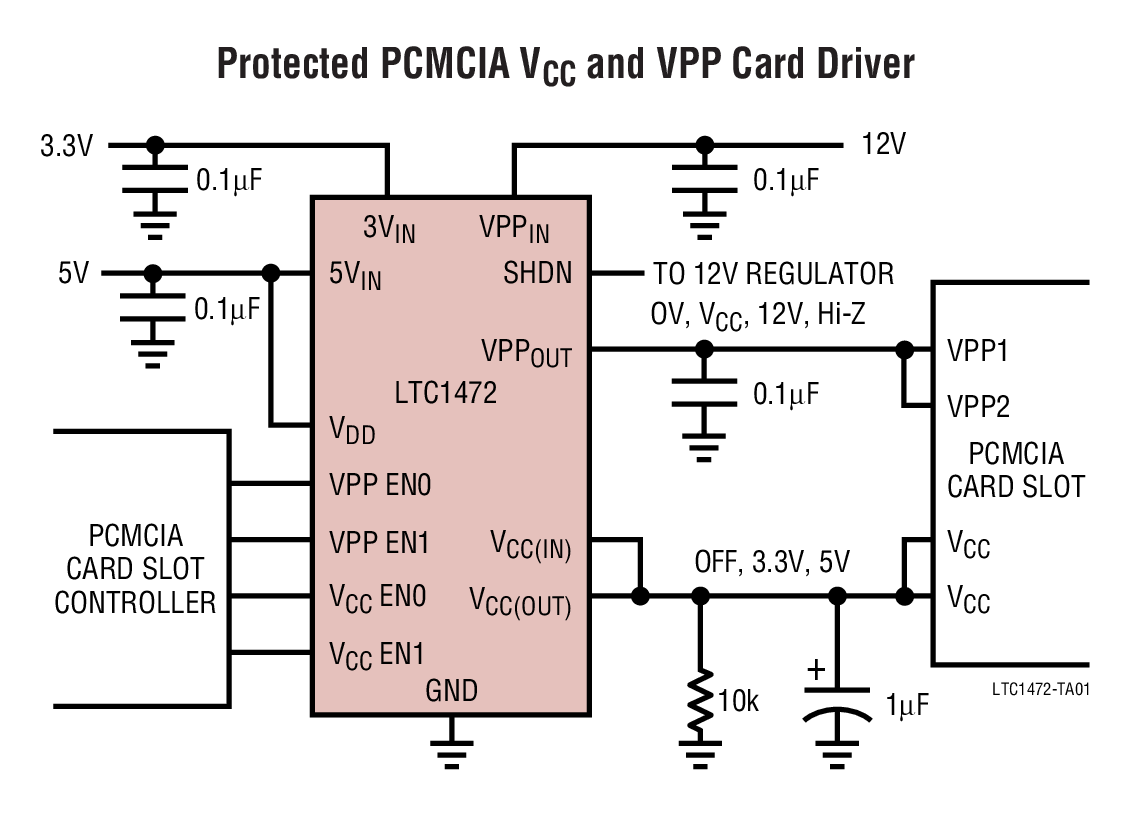

LTC®1472 开关矩阵将功率传送至 PCMCIA 兼容型卡槽的 VCC 和 VPP 电源引脚。LTC1472 的 VCC 输出在 3 种操作状态之间切换:OFF、3.3V 和 5V。VPP 输出则在 4 种操作状态之间切换:0V、VCC、12V 和高阻抗。输出电压通过两组数字输入来选择,可兼容业界标准的 PC 卡控制器 (见真值表)。

LTC1472 的 VCC 输出能够提供高达 1A 的电流,而 VPP 输出能提供高达 120mA 的电流。两个开关均具有内置 SafeSlot 电流限制和热停机功能电路,以保护板卡、插座和电源免受意外短路情况的损坏。

LTC1472 的设计目标是:在两个输出被关断时自动地降至 1μA 待用电流以节省功率。该器件具有一个停机引脚,该引脚将外部 12V 稳压器保持在待用模式,除了当需要提供 VPP 电源时。

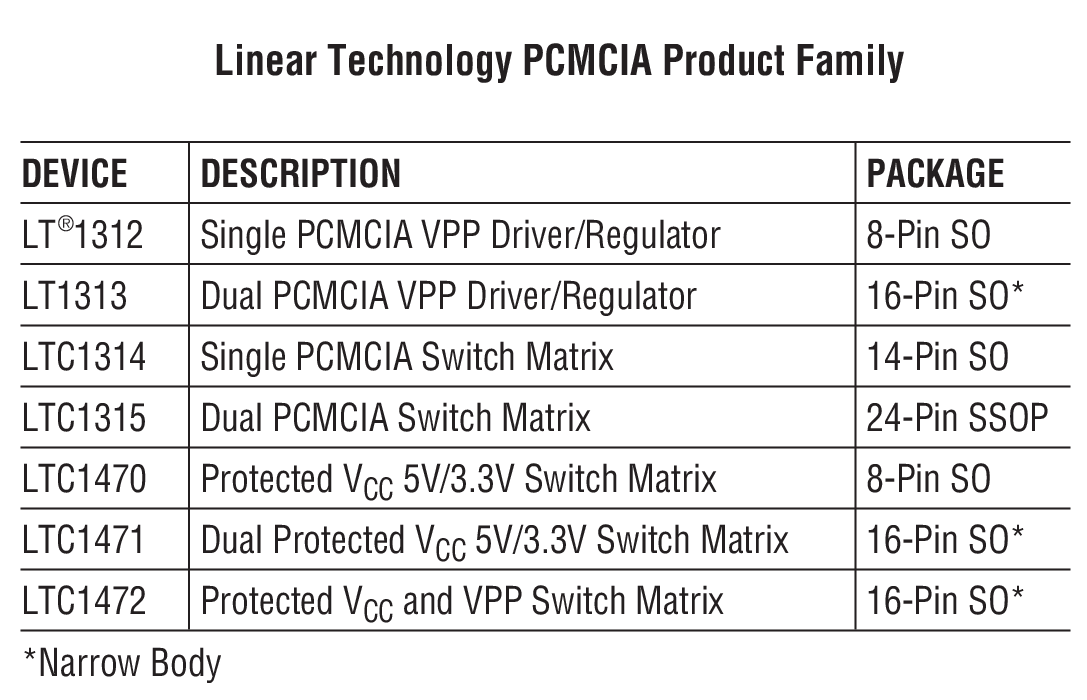

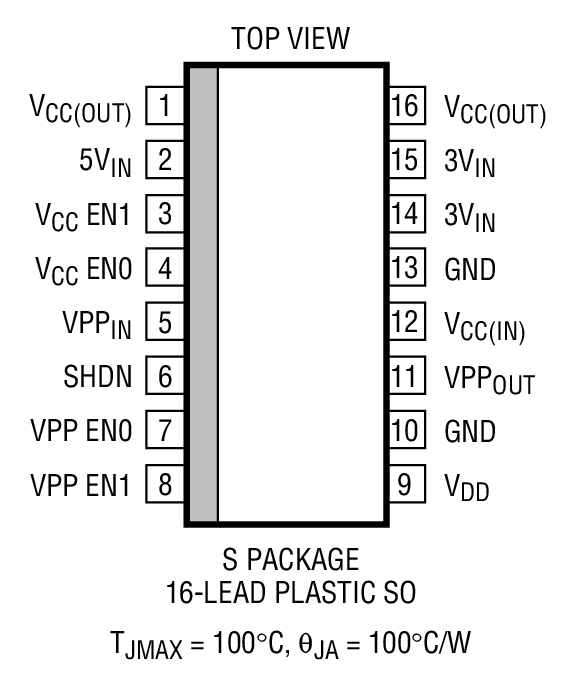

LTC1472 可提供 16 引脚 SO 封装。

应用

  • 开放缆线 (OpenCable) 机顶盒
  • 笔记本电脑
  • 笔控型电脑
  • 掌上型电脑
  • 条形码阅读器
    

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
