概览
优势和特点
- 双 N 沟道 MOSFET 同步驱动
- 可编程的固定频率
- 宽 VIN 范围：工作时为 3.5V 至 36V
- 低的最短接通时间 (≤300ns) 适合高频、低占空比应用
- 非常低压差操作：99% 占空比
- 低的待用电流
- 副端反馈控制
- 可编程软启动
- 远端输出电压检测
- 逻辑控制型微功率停机模式：IQ < 25μA
- 折返电流限制 (可任选)
- 电流模式操作用于实现卓越的电压和负载瞬态响应
- 输出电压范围：1.19V 至 9V

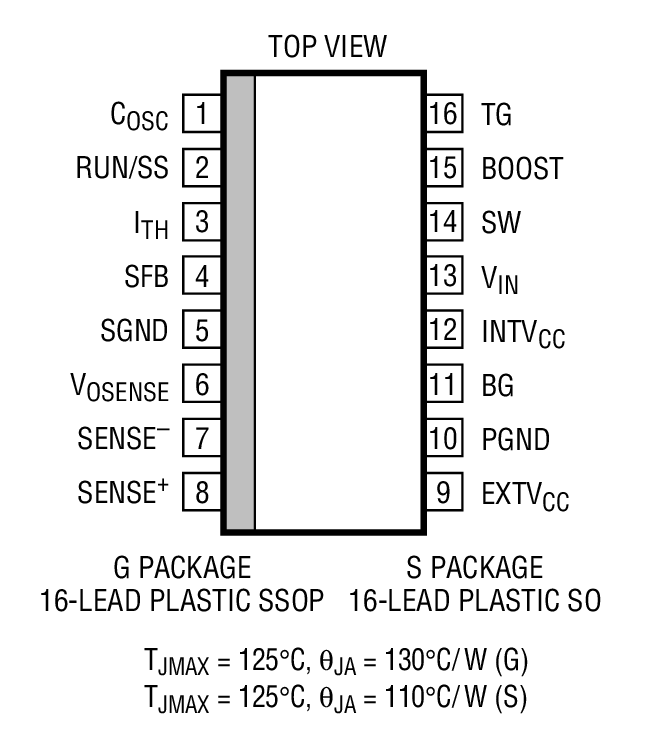

- 采用 16 引脚窄体 SO 封装和 SSOP 封装
产品详情
LTC®1435A 是一款同步降压型开关稳压控制器，其采用一种固定频率架构驱动外部 N 沟道功率 MOSFET。5% 至 99% 的宽占空比范围可实现高 VIN 至低 VOUT DC/DC 转换，以及能延长电池供电式系统工作时间的低压差操作。突发模式 (Burst Mode®) 操作可在低负载电流条件下提供高效率。
该器件的工作频率由一个外部电容器设定，从而在优化效率方面提供了较大的灵活性。一个副端绕组反馈控制引脚 SFB 通过强制执行连续操作以保证稳压与主输出端上的负载无关。当 SFB 引脚被拉至低电平时，突发模式操作被禁用，从而降低噪声和 RF 干扰。
软启动利用一个外部电容器提供，该功能可用于对电源进行正确的排序。工作电流水平可由用户通过一个外部电流检测电阻器进行设置。宽的输入电源范围提供了从 3.5V 至 30V (最大值为 36V) 的工作范围。
- 笔记本电脑和掌上型电脑、PDA
- 蜂窝电话和无线调制解调器
- 便携式仪器
- 电池供电式设备
- DC 电源分配系统
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
R393 Reliability Data3/22/2018PDF20 K
-
AN73 - LT1339 Design Manual8/20/2007PDF633K
-
Voltage Margining Made Easy12/1/2003 LT Journal
-
Third-Generation DC/DC Controllers Reduce Size and Cost2/1/1999 LT Journal
-
New DC/DC Controller Enables High Step-Down Ratios8/1/1998 LT Journal
-
VID Voltage Programmer for Intel Mobile Processors8/1/1998 LT Journal
工具及仿真模型
LTspice中提供以下器件型号：
LTC1435A
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| LTC1435ACG#PBF | 材料声明 | 质量和可靠性 | 16-Lead SSOP | |
| LTC1435ACG#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead SSOP | |
| LTC1435ACS#PBF | 材料声明 | 质量和可靠性 | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1435ACS#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1435AIG#PBF | 材料声明 | 质量和可靠性 | 16-Lead SSOP | |
| LTC1435AIG#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead SSOP | |
| LTC1435AIS#PBF | 材料声明 | 质量和可靠性 | 16-Lead SOIC (Narrow 0.15 Inch) | |
| LTC1435AIS#TRPBF | 材料声明 | 质量和可靠性 | 16-Lead SOIC (Narrow 0.15 Inch) | |
| Wafer Fabrication Data | R393 Reliability Data |
