概览

优势和特点

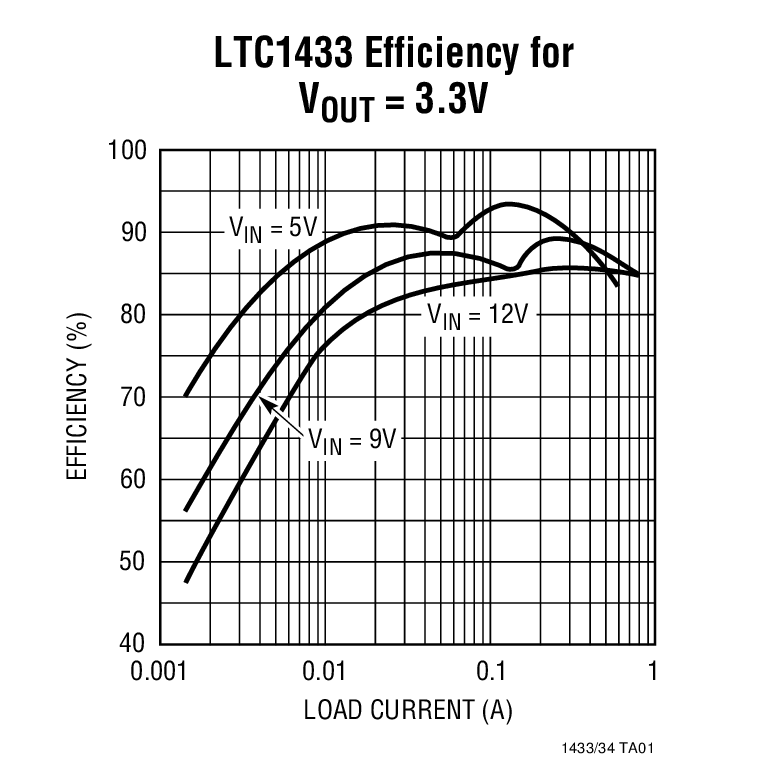

  • 高效率:达 93%
  • 恒定频率 Adaptive PowerTM 操作
  • 输入电压范围:3V 至 13.5V
  • 内部 0.6Ω 电源开关 (VIN = 10V)
  • 低压差操作:100% 占空比
  • 低电池电量检测器
  • 内部上电复位定时器
  • 电流模式操作用于实现卓越的电压和负载瞬态响应
  • 低静态电流:470μA
  • 停机模式仅吸收 15μA 电源电流
  • ±1% 基准准确度

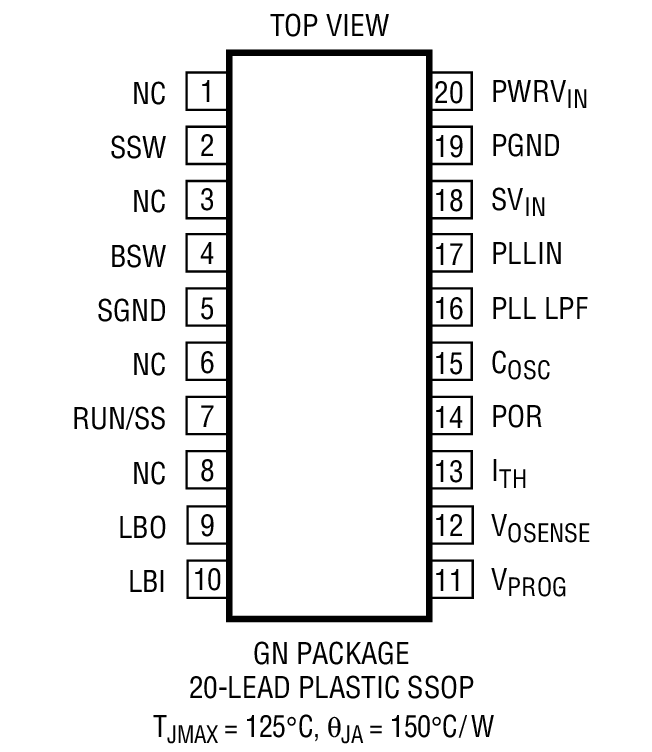

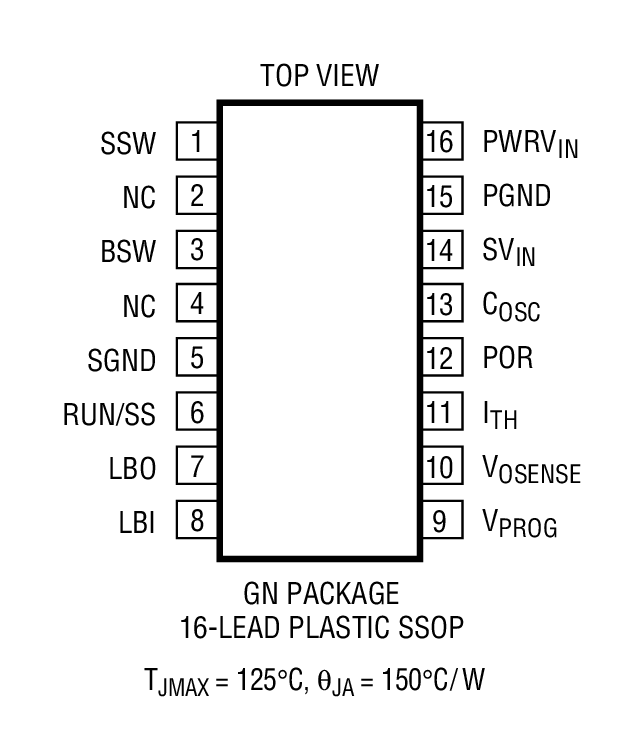

  • 采用 16 引脚和 20 引脚窄体 SSOP 封装

产品详情

LTC®1433 / LTC1434 是单片式脉宽调制降压型 DC/DC 转换器。通过运用电流模式开关方法,它们提供了卓越的 AC 和 DC 负载及电压调节性能。这两款器件均工作在一个固定频率,其中 LTC1434 可锁相至一个外部时钟信号。

此两款器件皆纳入了两个具 0.6Ω 并联组合电阻 (在采用一个 10V 电源时) 的内部 P 沟道功率 MOSFET。Adaptive Power 输出级在高达 700kHz 的频率下有选择性地驱动其中一个开关或者全部两个开关,以降低开关损耗和在低输出电流条件下保持高效率。

LTC1433 / LTC1434 能够提供高达 450mA 的输出电流,并拥有 ±2.4% 的输出电压准确度。一个内部低电池电量检测器具有与输出电压相同水平的准确度。这两款器件内置了一个上电复位定时器 (POR),该定时器在输出位于稳定输出电压的 5% 以内之后产生一个被延迟 65536/fCLK (典型值为 300ms) 的信号。

LTC1433 和 LTC1434 仅吸收 470μA 的静态电流,因而非常适合对电流敏感的应用。在停机模式中,这些器件的吸收电流仅区区 15μA。为进一步实现电池电源使用寿命的最大化,内部 P 沟道 MOSFET 开关在压差条件下持续地接通。

应用
  • 蜂窝电话
  • 便携式仪器
  • 无线调制解调器
  • RF 通信
  • 分布式电源系统
  • 扫描仪
  • 电池供电型设备

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

评估套件 (1)

工具及仿真模型

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。

LTspice

LTspice中提供以下器件型号:

LTC1433
