LTC1149

量产

高效率、同步降压型开关稳压器

Viewing:

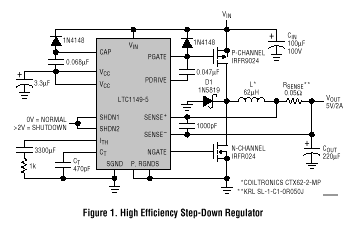

概述

LTC^®1149 系列是一个同步降压型开关稳压控制器家族，其具有自动突发模式 (Burst Mode^®) 操作能力，以在低输出电流条件下保持高效率。这些器件用于驱动外部互补型功率 MOSFET，开关频率高达 250kHz，并采用一种恒定关断时间电流模式架构。

特殊的内置稳压和电平移位电路使得该器件能在从压差状态至 48V (绝对最大值为 60V) 的输入电压范围内工作。恒定关断时间架构可在电感器中保持恒定的纹波电流，从而简化了宽输入范围转换器的设计。电流模式操作可提供超卓的电压和负载瞬态响应性能。工作电流水平可由用户通过一个外部电流检测电阻器进行设置。

LT1149 系列纳入了省电的自动突发模式操作功能，当负载电流降至低于持续操作所需的水平时则执行该操作。在 V_IN = 12V的情况下，待用功率降至仅大约为 8mW。在停机模式中，两个 MOSFET 均被关断。

应用

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTC1149CN#PBF	16-Lead PDIP (Narrow 0.30 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC1149CN-3.3#PBF	16-Lead PDIP (Narrow 0.30 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC1149CN-5#PBF	16-Lead PDIP (Narrow 0.30 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC1149CS#PBF	16-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC1149CS#TRPBF	16-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC1149CS-3.3#PBF	16-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC1149CS-3.3#TRPBF	16-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC1149CS-5#PBF	16-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
LTC1149CS-5#TRPBF	16-Lead SOIC (Narrow 0.15 Inch)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

8月 6, 2022 - 22_0172 Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG]
		PCN22_0172_Form Material_Report Delta Qualification Matrix
LTC1149CN#PBF	量产
LTC1149CN-3.3#PBF	量产
LTC1149CN-5#PBF	量产
10月 24, 2024 - 24_0246 Migrating Bottom Trace Code Marking to Top Side Laser Marking for SOIC_N Package
		PCN24_0246_Form Material_Report Marking Comparison Delta Qualification Matrix
LTC1149CS#PBF	量产
LTC1149CS#TRPBF	量产
LTC1149CS-3.3#PBF	量产
LTC1149CS-3.3#TRPBF	量产
LTC1149CS-5#PBF	量产
LTC1149CS-5#TRPBF	量产
8月 6, 2022 - 22_0173 Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG]
		PCN22_0173_Form Material_Report Delta Qualification Matrix
LTC1149CS#PBF	量产
LTC1149CS#TRPBF	量产
LTC1149CS-3.3#PBF	量产
LTC1149CS-3.3#TRPBF	量产
LTC1149CS-5#PBF	量产
LTC1149CS-5#TRPBF	量产

这是最新版本的数据手册
