LTC1143
量产采用 SO-16 封装的双通道、高效率、降压型开关稳压控制器
- 产品模型
- 6
产品详情
- 双输出 LTC1143、LTC1143L:3.3V、5V LTC1143L-ADJ:双路可调
- 非常高的效率:可高于 95%
- 电流模式操作用于实现卓越的电压和负载瞬态响应
- 高效率在跨 30 倍的输出电流范围内得到保持
- 在轻负载条件下具有低待用电流:每个输出为 160μA
- 逻辑控制型停机模式 (LTC1143、LTC1143L)
- 宽 VIN 范围:3.5V 至 16V (LTC1143L 、LTC1143L-ADJ)
- 非常低压差操作:接近100% 占空比
- 可提供窄体 16 引脚 SO 封装
LTC®1143 系列是双通道、降压型开关稳压控制器,其具有自动突发模式 (Burst Mode®) 操作功能,以在低输出电流条件下保持高效率。该器件包含两个单独的稳压器模块,各驱动一个外部功率 MOSFET,开关频率高达 400kHz,并采用一种恒定关断时间电流模式架构。固定和可调电压均可提供。
两个稳压器的工作电流水平均可由用户通过一个外部电流检测电阻器设置。宽的输入电源范围提供了从 4V 至 14V (最大值为 16V) 的工作范围。LTC1143L 和 LTC1143L-ADJ把工作范围扩展至 VIN = 3.5V。接近100% 占空比可提供低压差稳压,仅受限于外部 MOSFET 的 RDS(ON) 以及电感器和电流检测电阻器的电阻。
LT1143 系列非常适合那些需要双输出电压的应用,其在宽负载电流范围内具有高转换效率,且仅占用少量的电路板空间。
Applications
- 个人数字助理
- 笔记本电脑和掌上型电脑
- 电池供电式数字设备
- 便携式仪器
- DC 电源分配系统
参考资料
数据手册 1
可靠性数据 1
应用笔记 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

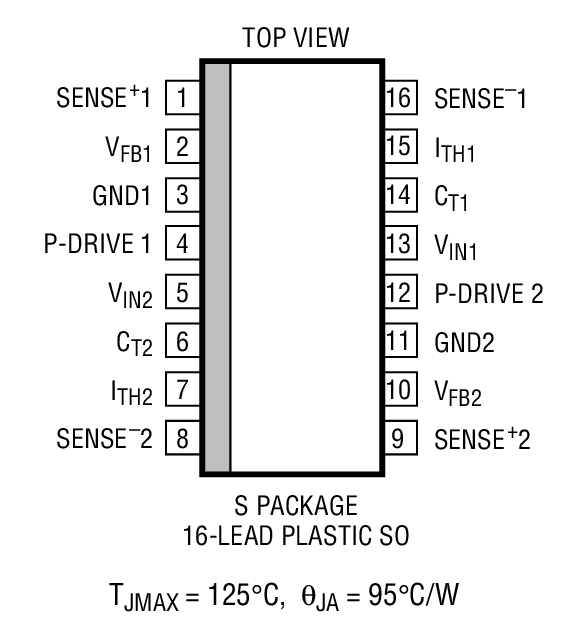

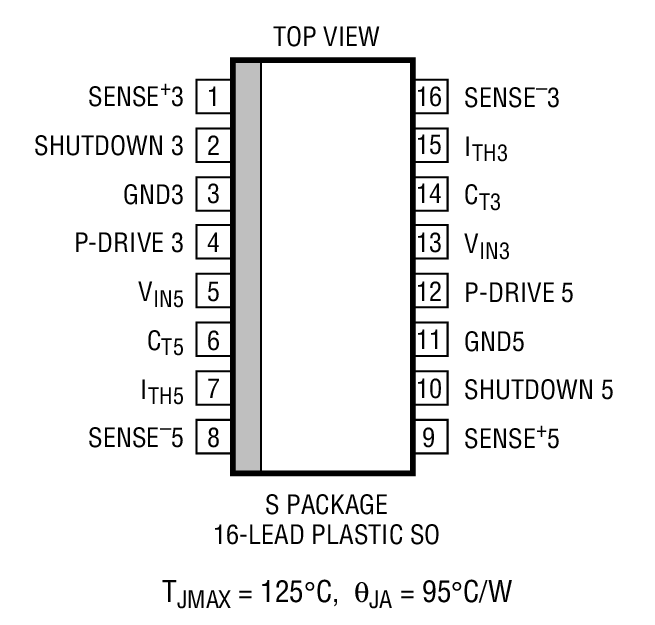

产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号,脚注和 3D模型 |
---|---|---|---|
LTC1143CS#PBF | 16-Lead SOIC (Narrow 0.15 Inch) | ||
LTC1143CS#TRPBF | 16-Lead SOIC (Narrow 0.15 Inch) | ||
LTC1143LCS#PBF | 16-Lead SOIC (Narrow 0.15 Inch) | ||
LTC1143LCS#TRPBF | 16-Lead SOIC (Narrow 0.15 Inch) | ||
LTC1143LCS-ADJ#PBF | 16-Lead SOIC (Narrow 0.15 Inch) | ||
LTC1143LCS-ADJ#TRPBF | 16-Lead SOIC (Narrow 0.15 Inch) |
产品型号 | 产品生命周期 | PCN |
---|---|---|
10月 24, 2024 - 24_0246 Migrating Bottom Trace Code Marking to Top Side Laser Marking for SOIC_N Package |
||
LTC1143CS#PBF | 量产 | |
LTC1143CS#TRPBF | 量产 | |
LTC1143LCS#PBF | 量产 | |
LTC1143LCS#TRPBF | 量产 | |
10月 12, 2022 - 22_0252 Epoxy Change from Henkel 8290 to 8290A for 16-Lead SOIC Package |
||
LTC1143CS#PBF | 量产 | |
LTC1143CS#TRPBF | 量产 | |
LTC1143LCS#PBF | 量产 | |
LTC1143LCS#TRPBF | 量产 | |
LTC1143LCS-ADJ#PBF | 量产 | |
LTC1143LCS-ADJ#TRPBF | 量产 | |
8月 6, 2022 - 22_0173 Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG] |
||
LTC1143CS#PBF | 量产 | |
LTC1143CS#TRPBF | 量产 | |
LTC1143LCS#PBF | 量产 | |
LTC1143LCS#TRPBF | 量产 | |
LTC1143LCS-ADJ#PBF | 量产 | |
LTC1143LCS-ADJ#TRPBF | 量产 |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件工具及仿真模型
LTspice
LTspice中提供以下器件型号:
- LTC1143
- LTC1143L
- LTC1143L-ADJ
LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
