LT8714 Demo Circuit - Synchronous Four Quadrant Converter with Power Good Indication (10-14V to -5V to 5V @ -5A to 5A)
5.00KB
LTspice
LT8714 - Switching Regulators
4.63 KB
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
特性
- 双极性输出可干净地完成通过 0V 的转换
- 输出能供应或吸收电流以提供任何输出电压
- CTRL 引脚从外部设定输出电压
- 宽输入范围：4.5V 至 80V
- 电源良好指示引脚 (PG)
- 开关频率高达 750kHz
- 可同步至一个外部时钟
- 高增益 EN 引脚可接受缓慢变化的输入信号
- 20 引脚 TSSOP 裸露衬垫封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LT®8714 是一款专为四象限输出转换器而设计的同步 PWM DC/DC 控制器。利用供应和吸收输出电流能力，输出电压可干净地完成通过 0V 的转换。
当针对新颖的四象限拓扑进行配置时，LT8714 非常适合于至正、负或 0V 电压的调节。其应用包括四象限电源、高功率双向电流源、有源负载、和高功率、低频信号放大。此外，LT8714 还具有一种电源良好指示功能，可让用户获知 VOUT 是高于还是低于其目标调节电压。
LT8714 的开关频率范围可利用一个连接在 RT 引脚和 GND 之间的电阻器设置在 100kHz 至 750kHz 之间。另外，还提供了一个 SYNC 引脚以给用户使该器件同步至一个外部时钟。
LT8714 包括了电流限制和软起动等其他特点。LT8714 采用 20 引脚 TSSOP 封装。
Applications
- 四象限电源
- 双向电流源
- 高功率、低频信号放大
- 测试与测量
- 电子车窗贴膜
3
5.67 KB
LTspice
LT8714 Demo Circuit - Synchronous Four Quadrant Converter with Power Good Indication (10-14V to -5V to 5V @ -5A to 5A)
5.00KB
LTspice
LT8714 - Switching Regulators
4.63 KB
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT8714
文档
筛查
1 应用
-
全部
-
可靠性数据
-
数据手册
-
用户手册
-
设计笔记
-
全部
-
英文
-
日文
-
中文
数据手册
2
可靠性数据
1
20.92 K
用户手册
1
262.00K
设计笔记
3
HTML
HTML
HTML
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT8714EFE#PBF |
20-Lead TSSOP w/ EP
|
|
|
| LT8714EFE#TRPBF |
20-Lead TSSOP w/ EP
|
|
|
| LT8714IFE#PBF |
20-Lead TSSOP w/ EP
|
|
|
| LT8714IFE#TRPBF |
20-Lead TSSOP w/ EP
|
|
- LT8714EFE#PBF
- 引脚/封装图-中文版
-
20-Lead TSSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT8714EFE#TRPBF
- 引脚/封装图-中文版
-
20-Lead TSSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT8714IFE#PBF
- 引脚/封装图-中文版
-
20-Lead TSSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT8714IFE#TRPBF
- 引脚/封装图-中文版
-
20-Lead TSSOP w/ EP
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
4月 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LT8714EFE#PBF
量产
LT8714EFE#TRPBF
量产
LT8714IFE#PBF
量产
LT8714IFE#TRPBF
量产
根据型号筛选
产品型号
产品生命周期
PCN
4月 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LT8714EFE#PBF
量产
LT8714EFE#TRPBF
量产
LT8714IFE#PBF
量产
LT8714IFE#TRPBF
量产
软件和型号相关生态系统
评估套件 1
DC2240A
LT8714EFE Demo Board | Synchronous 4-Quadrant Controller, 10V ≤ VIN ≤ 14V, -5V ≤ VOUT ≤ 5V @ 5A
产品详情

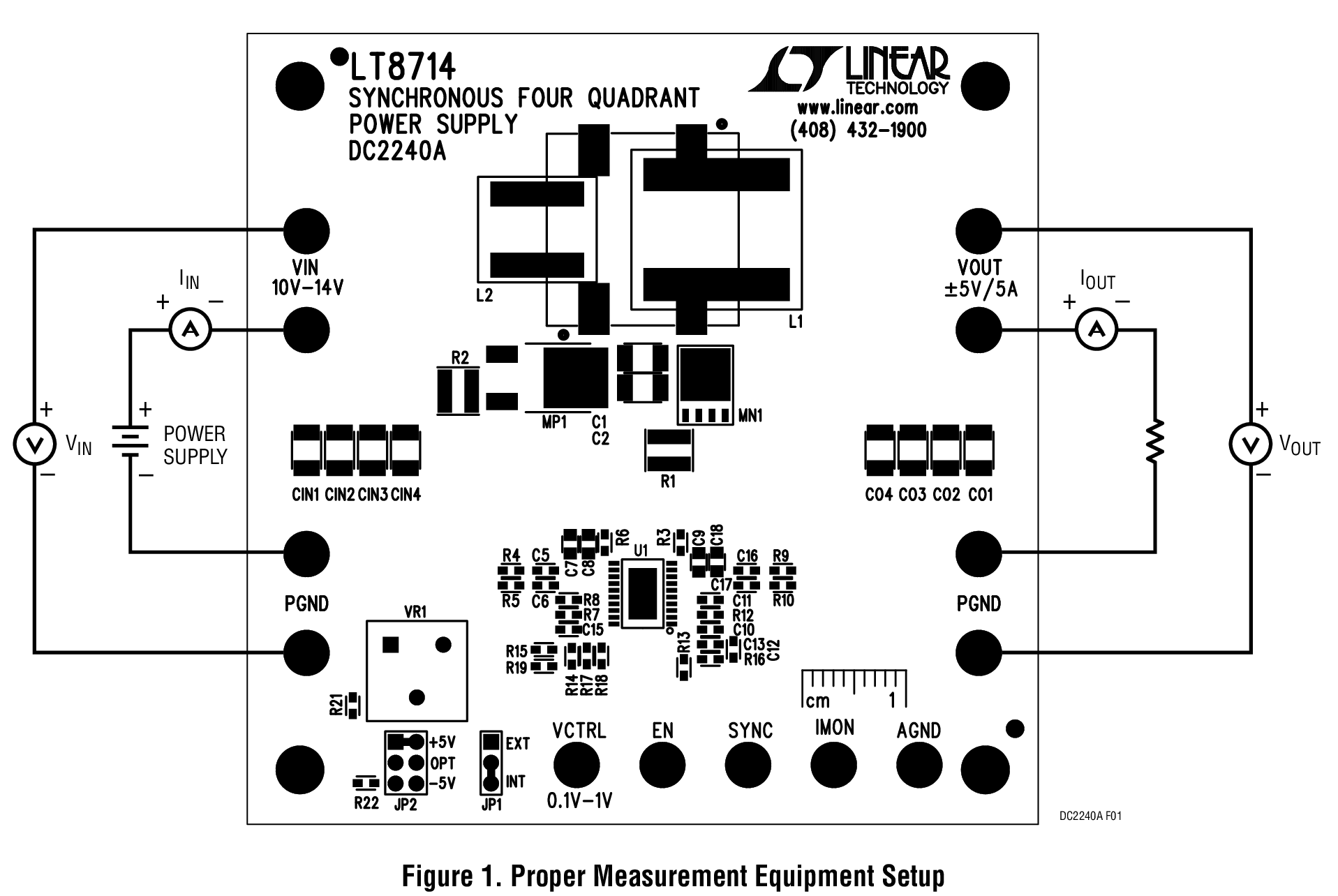

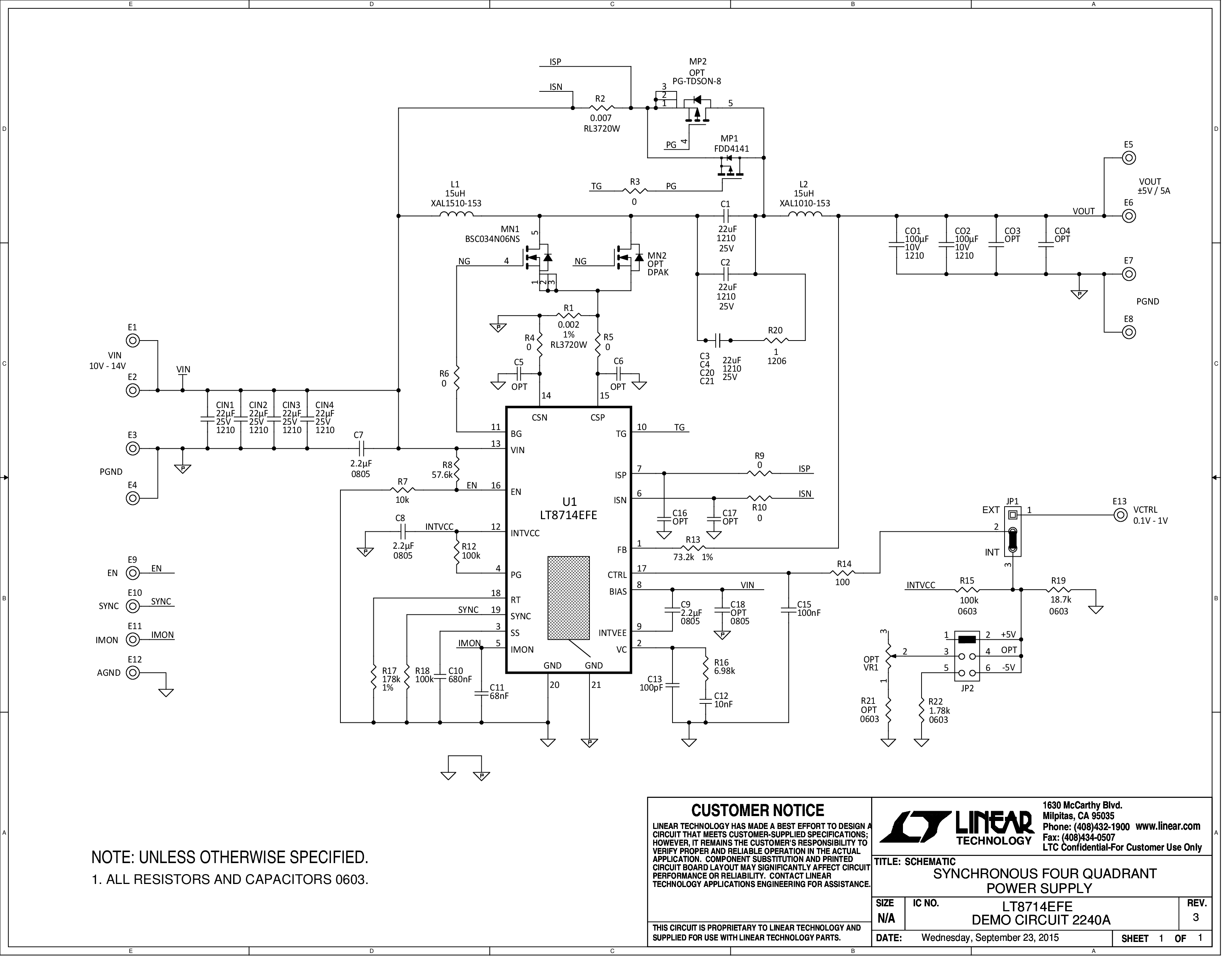

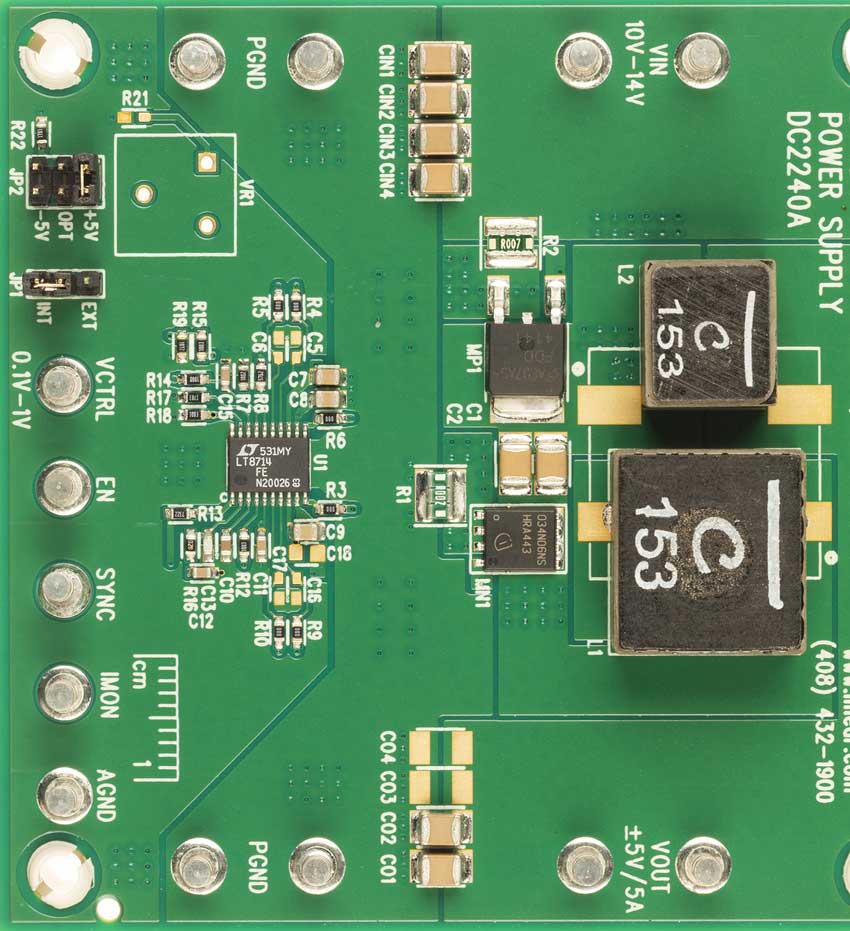

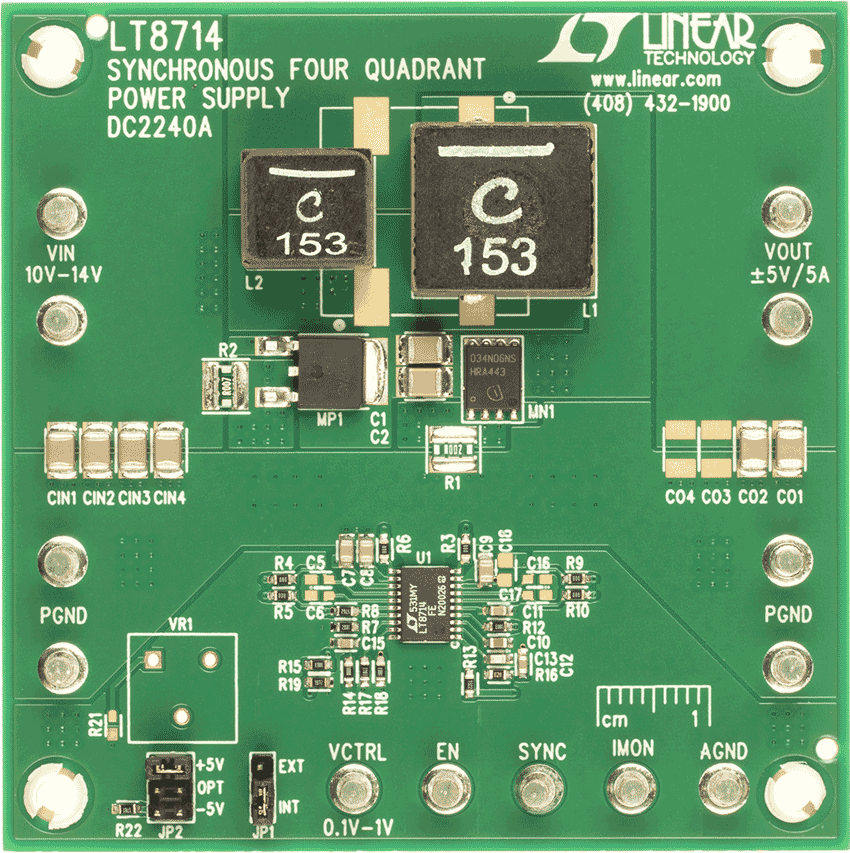

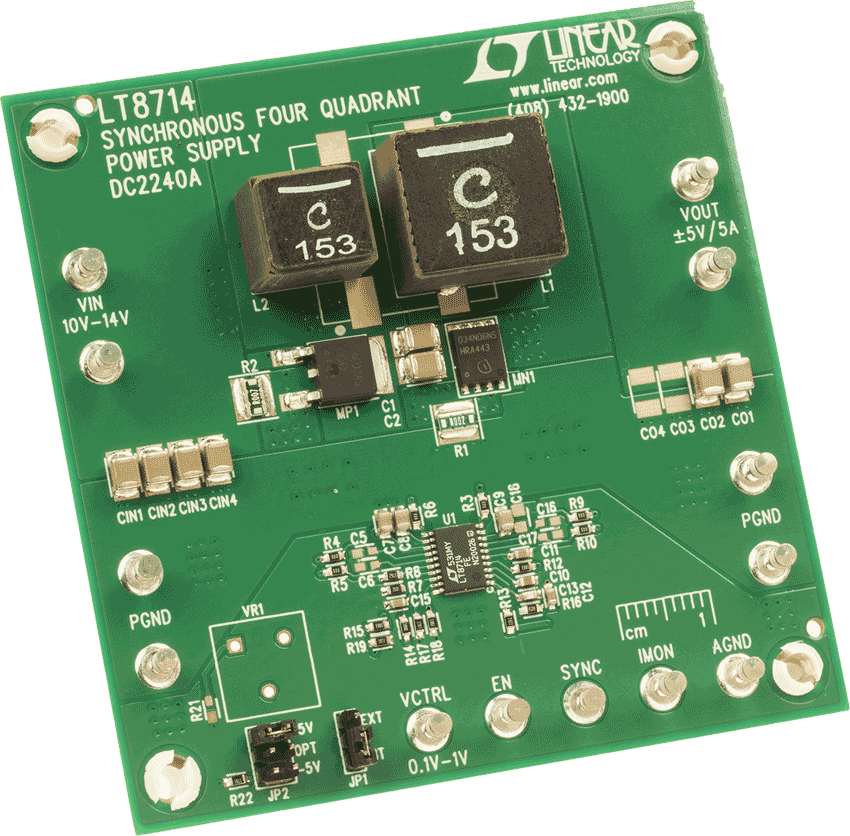

Demonstration circuit 2240A is a synchronous four quadrant converter featuring the LT8714 switching controller. The LT8714 can regulate to positive, negative, or zero volts when configured as a four-quadrant topology. The DC2240A regulates from a 10V to 14V input source to an adjustable output voltage from positive 5V to negative 5V with a 5A maximum current rating.
