特性
- Silent Switcher®2 架构
- 超低 EMI 辐射
- 可选的扩频调制
- 两个高压同步降压稳压器
- 输入电压范围：3V 至 42V
- 每通道输出电流高达 2.5A
- 可使用单个电感并联通道
- 两个低压同步降压稳压器
- 输入电压范围：3V 至 8V
- 每通道输出电流高达 4A
- 可使用单个电感并联通道
- 12μA IQ 所有通道处于活动和空载状态
- 灵活的电源时序监控和控制
- 调及可同步频率范围：350kHz 至 3MHz
- 采用 36 引脚 LQFN (5mm × 6mm) 封装 通过 AEC-Q100 汽车应用认证
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
LT8685S 是一款高度灵活的四通道、电流模式、单片式稳压器，能够为各种汽车和工业应用供电，同时占用较少的电路板空间。
LT8685S 将两个 42V/2.5A 降压稳压器与两个 8V/4A 降压稳压器相结合。通过使用单个电感，两个 42V 稳压器可组合提供高达 5A 的输出电流。同样地，通过使用单个电感，两个 8V 稳压器可组合提供高达 8A 的输出电流。单独的通道使能、跟踪/软启动和电源良好引脚提供灵活的电源时序监控和控制能力。LT8685S 采用 Silent Switcher 2 架构以及可选展频模式，以提供低 EMI/EMC 辐射，同时可在高开关频率下提供高效率。
LT8685S 集成了热关断和单个通道逐周期限流值功能，以实现短路保护和可靠工作。
应用
- 汽车系统
- 工业控制和电源
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LT8685S
文档
筛查
1 应用
-
全部
-
用户手册
-
数据手册
-
全部
-
英文
-
日文
数据手册
2
用户手册
1
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| LT8685SRV#PBF |
36-Lead LQFN Package (5mm x 6mm)
|
|
|
| LT8685SRV#TRPBF |
36-Lead LQFN Package (5mm x 6mm)
|
|
|
| LT8685SRV#WPBF |
36-Lead LQFN Package (5mm x 6mm)
|
|
|
| LT8685SRV#WTRPBF |
36-Lead LQFN Package (5mm x 6mm)
|
|
- LT8685SRV#PBF
- 引脚/封装图-中文版
-
36-Lead LQFN Package (5mm x 6mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT8685SRV#TRPBF
- 引脚/封装图-中文版
-
36-Lead LQFN Package (5mm x 6mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT8685SRV#WPBF
- 引脚/封装图-中文版
-
36-Lead LQFN Package (5mm x 6mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- LT8685SRV#WTRPBF
- 引脚/封装图-中文版
-
36-Lead LQFN Package (5mm x 6mm)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
软件和型号相关生态系统
评估套件 1
EVAL-LT8685S-AZ
LT8685S | 42V 四通道并联单片同步降压型稳压器
产品详情

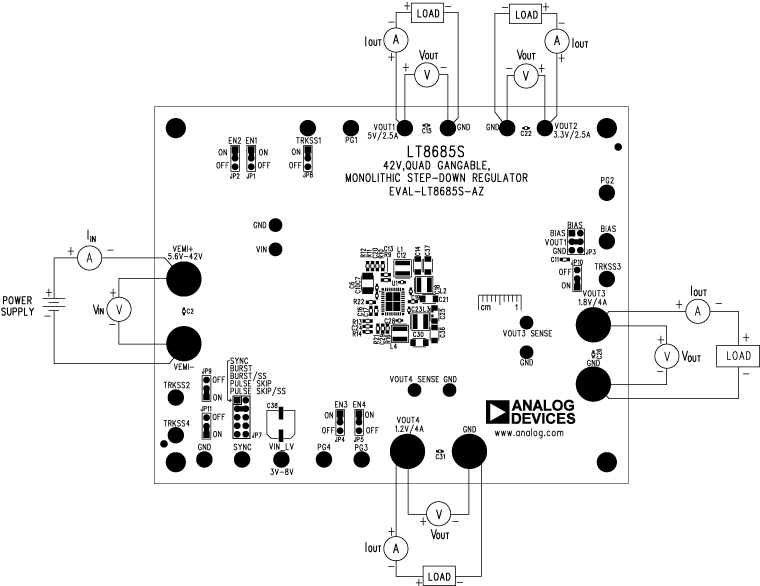

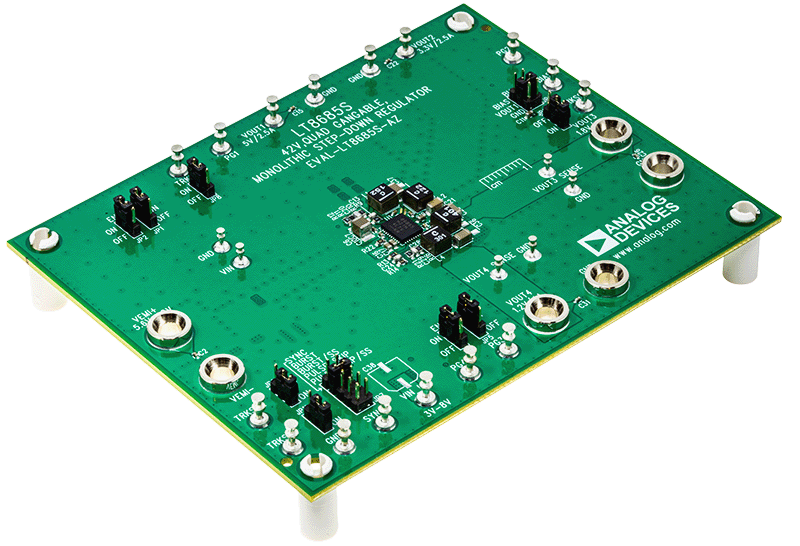

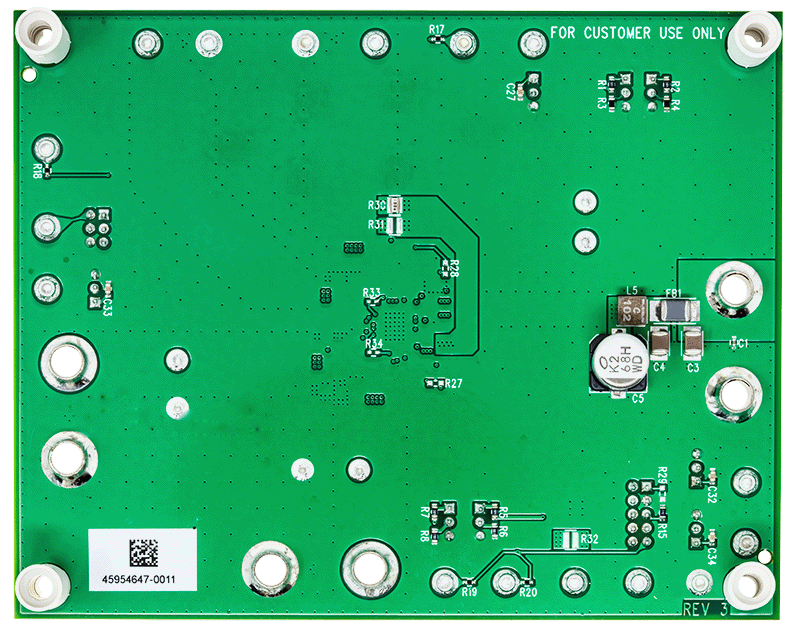

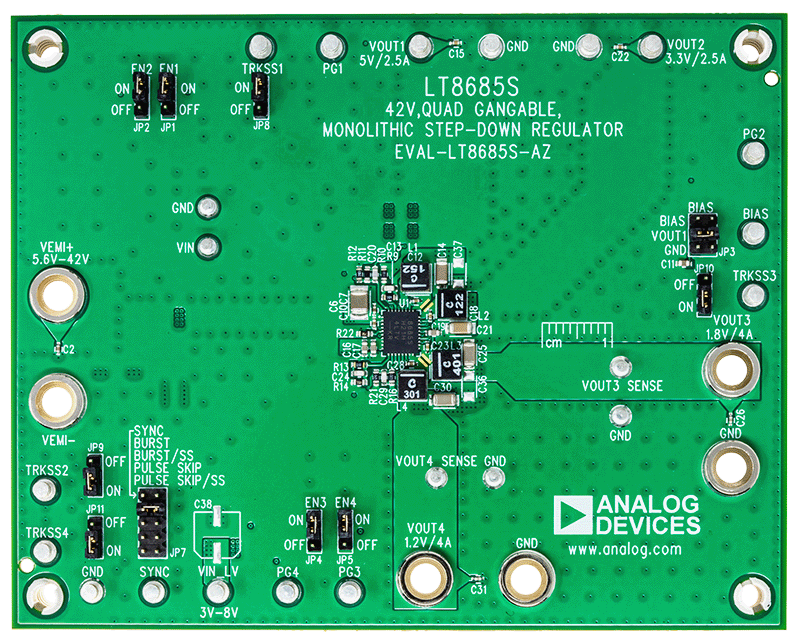

演示电路 EVAL-LT8685S-AZ 是一款配备 LT8685S（一种 42V 四通道单片同步降压静音开关）的 4 轨电源。该演示电路设计用于标称 12V 输入的 5V、3.3V、1.8V 和 1.2V 输出。这些 5V 和 3.3V 的电源轨由 12V 输入电源供电，而 1.8V 和 1.2V 电源轨则通过 5V 或 3.3V 的高压降压稳压器之一供电。对于通道 1 和通道 2，电流能力为 2.5A。对于低压通道，则额定负载电流为 4A。
使用单个电感器可将这两个 42V 稳压器组合在一起，从而提供 5A 的输出电流。同样地，使用单个电感器可将这两个 8V 稳压器组合在一起，从而提供 8A 的输出电流。
每个通道的单独跟踪/软启动、限流值独立启用且正常工作，简化了四通道输出功率转换器的设计。所有稳压器均可同步至一个共用外部时钟输入或内部振荡器。使用单个电阻器，该外部时钟输入或内部振荡器可在 350 kHz 至 3MHz 的范围内对切换频率进行编程，从而支持按特定应用优化系统设计。
演示手册中的性能摘要表总结了演示板在室温下的性能。对于不同的应用，可轻松修改该演示电路。
LT8685S 数据手册提供了完整的器件、运行说明和应用信息。此数据手册必须与演示电路 EVAL-LT8685S-AZ 的快速启动指南配合阅读。
